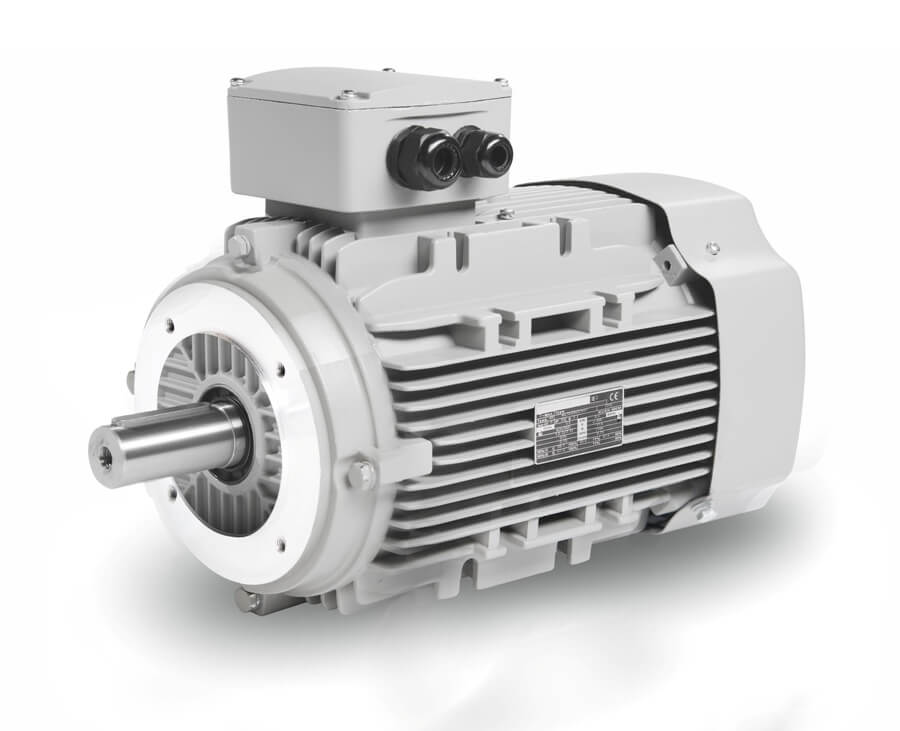

Elektromotor 4 kW, 960 ot./min, 400 V, 1AL-132M1-6

Dlhý popis produktu

Elektromotor 1AL-132M1-6 pre presné zaradenie do trojfázovej prevádzky

Elektromotor 1AL-132M1-6 od VYBO Electric je 6-pólový trojfázový model s menovitým napätím 400/690 V, frekvenciou 50 Hz a menovitými otáčkami 960 ot./min. Práve táto kombinácia určuje jeho pracovný charakter. Motor je vhodný tam, kde má pohon pracovať plynulo, bez zbytočne rýchleho nástupu a s dobrým prevádzkovým pokojom počas celej zmeny. V zariadeniach, ktoré potrebujú stabilný rytmus, je takýto chod praktický pri rozbehu aj pri dlhodobom zaťažení. Výkon 4 kW dáva tomuto vyhotoveniu dobrý základ pre technológie, kde sa od pohonu očakáva súvislá práca a spoľahlivá spolupráca s mechanickou časťou stroja.

Zapojenie △/Y uľahčuje zaradenie do bežných priemyselných sústav. Elektromotor je vhodný na DOL, na riadenie frekvenčným meničom aj na prevádzku so softštartérom. To je dôležité v prípadoch, keď sa pri jednej aplikácii vyžaduje jednoduché pevné pripojenie a pri inej jemnejší rozbeh alebo regulovaný chod. V praxi to rozširuje možnosti nasadenia v technológiách, kde sa mení pracovný režim, štartovacie podmienky alebo požiadavka na plynulosť procesu.

Čo tento model prináša v reálnej prevádzke

Šesťpólové vyhotovenie s otáčkami 960 ot./min sa prirodzene hodí do zariadení, kde má byť pohyb čitateľný a vyrovnaný. Preto sa elektromotor 1AL-132M1-6 dobre uplatní napríklad v recirkulačných čerpadlách, v miešacích nádobách, vo vzduchotechnických jednotkách, v bubnových mechanizmoch, v pásových dopravníkoch, vo filtračných zostavách, v sušiacich agregátoch, v baliacich pracoviskách, v odsávacích systémoch aj v triediacich technológiách. V niektorých prevádzkach je prínosom pokojnejší chod pri ustálenej záťaži. Inde zasa to, že motor dobre reaguje na riadenie meničom a pomáha lepšie zladiť pohon s pracovným cyklom zariadenia.

Motor je určený pre parabolickú alebo lineárnu krivku zaťaženia, takže sa hodí pre aplikácie s priebežným odporom aj pre procesy, kde sa záťaž mení podľa prevádzkového bodu. Pri ventilácii a čerpaní je to dôležité pre stabilitu sústavy. Pri dopravovaní a miešaní zasa pre pravidelné správanie mechaniky. Zotrvačnosť rotora 0,0357 kg/m² podporuje vyváženú odozvu pri rozbehu aj pri riadení. Pohon tak nepôsobí zbytočne tvrdo a zároveň nestráca čitateľnosť pri zmene pracovného stavu.

Rozbeh, moment a elektrické správanie

Pri rozbehu ponúka motor pomer rozbehového momentu 2,1. To pomáha prekonať počiatočný odpor zariadenia bez neistého nábehu. Pomer zvratového momentu 2,1 podporuje stabilitu chodu v situáciách, keď sa zaťaženie krátkodobo mení alebo kolíše. Pomer rozbehového prúdu 6,5 je dôležitý pre návrh istenia a správne dimenzovanie elektrickej vetvy. Menovitý prúd je 9,5 A pri 400 V. Tieto údaje pomáhajú pri návrhu rozvádzača, ochranných prvkov aj samotného spôsobu uvedenia do prevádzky.

Prevádzkový faktor 1,0 zodpovedá stabilnému pracovnému nasadeniu v menovitých podmienkach. Prevádzkové režimy S1, S2, S3 a S4-S9 dávajú tomuto modelu široké možnosti použitia. Môže pracovať v trvalom režime aj v prerušovaných cykloch, podľa toho, ako je nastavená konkrétna technológia. V zariadeniach s opakovaným štartom je to dôležité pre istotu pri každom ďalšom cykle. V linkách s trvalým chodom zas pre dlhodobú prevádzkovú stabilitu.

Mechanické riešenie a pripravenosť na montáž

Rám 132 mm poskytuje pevnú základňu pre priemyselné zariadenia, kde sa od motora očakáva pravidelné zaťaženie a mechanická istota. Na strane DE aj NDE sú osadené ložiská 6308-2Z, ktoré podporujú spoľahlivé uloženie rotora pri každodennej prevádzke. Mazivo na lithiovom základe č. 2 je vhodné pre bežné prevádzkové podmienky v priemysle. Vyváženie s polovičným perom uľahčuje korektné spojenie s remenicou, spojkou alebo ďalším prenosovým prvkom.

Súčasťou vyhotovenia sú káblové priechodky 2-M32X1.5, čo pomáha pri čistom privedení napájania. Smer otáčania je možný v oboch smeroch, preto sa motor dobre prispôsobí aj zariadeniam, kde sa finálne usporiadanie pohonu rieši až pri montáži. Hmotnosť balenia 50 kg a rozmery balenia 540 × 290 × 340 mm uľahčujú plánovanie manipulácie, skladovania aj prípravy osadenia do technológie.

Odolnosť a pracovné podmienky

Motor pracuje s krytím IP55 a chladením IC411. To pomáha pri nasadení v bežnom priemyselnom prostredí, kde sa vyskytuje prach, prevádzková vlhkosť a dlhšie pracovné cykly. Izolačná trieda F a nárast teploty B podporujú spoľahlivý tepelný režim. Model je určený pre okolitú teplotu do +65 °C a pre nadmorskú výšku do 1000 m. Vibrácie 2,8 mm/s pri stupni vibrácií triedy A prispievajú ku kultivovanému chodu, čo je dôležité najmä tam, kde motor spolupracuje s presnejšími časťami technológie.

V platforme 1AL OPTIMAL predstavuje tento model profesionálne riešenie pre široké použitie v priemysle. Séria je navrhnutá ako nízkonapäťová platforma v hliníkovom ráme, s dôrazom na rýchle uvedenie do prevádzky, odskúšanú akosť a veľmi dobrý pomer kvality a ceny. Podľa potreby sú dostupné montážne prevedenia IM B3, IM B35, IM B5, IM B14 a IM B34.

Vyvážený pohon pre technológie s pravidelným režimom

Elektromotor 1AL-132M1-6 je vhodný tam, kde sa od pohonu očakáva plynulosť, pevné mechanické riešenie a spoľahlivé elektrické zaradenie do prevádzky. V technológiách s dôrazom na stabilný pracovný rytmus prináša istotu pri rozbehu, dobrú pripravenosť na riadenie aj konštrukčné vyhotovenie, ktoré zodpovedá každodennému priemyselnému nasadeniu.
