Elektromotor 1,1 kW, 1390 ot./min, 400 V, 1AL-90S-4

Dlhý popis produktu

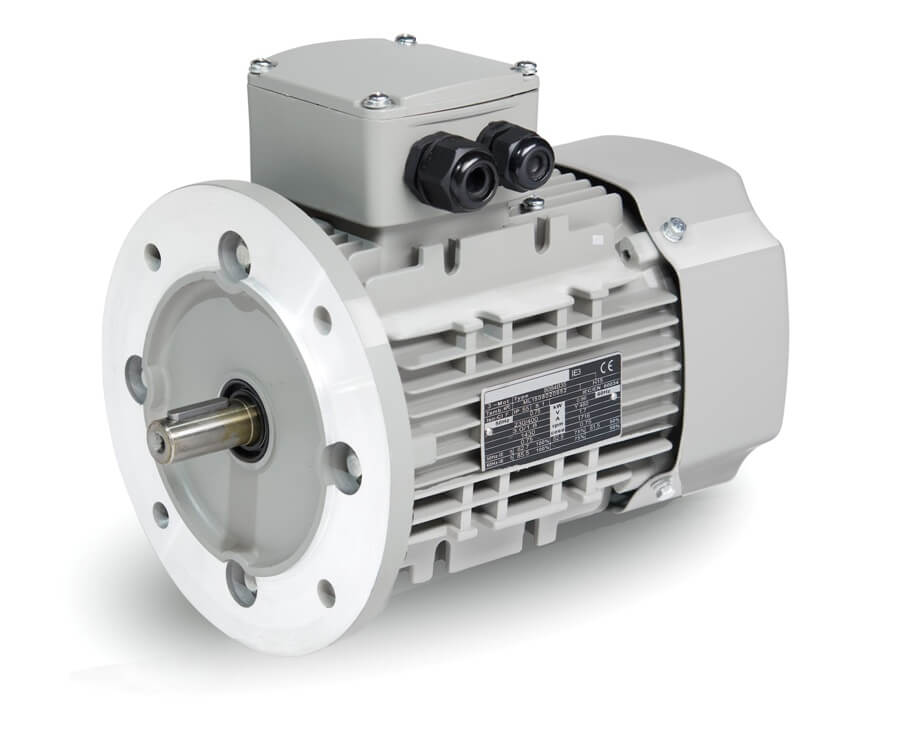

Elektromotor 1AL-90S-4 pre linky, kde pohon beží pravidelne a bez výkyvov

Pri strojoch, ktoré pracujú v opakovanom takte alebo idú počas celej zmeny bez dlhších prestávok, rozhoduje predvídateľný chod, jednoduché zapojenie a pevný mechanický základ. Elektromotor 1AL-90S-4 zo série 1AL OPTIMAL je určený práve pre takéto nasadenie. Ide o trojfázový asynchrónny elektromotor s výkonom 1,1 kW, menovitým napätím 230/400 V, zapojením Δ/Y a menovitými otáčkami 1390 ot./min pri frekvencii 50 Hz. Štvorpólové vyhotovenie podporuje vyrovnaný prenos výkonu v technológiách, kde pohon nesmie pôsobiť nepokojne ani pri rozbehu, ani pri dlhšej prevádzke.

Tento model sa dobre uplatňuje v dopravníkoch, baliacich zariadeniach, plniacich linkách, miešacích jednotkách, ventilátorových moduloch, čerpacích zostavách, etiketovacích technológiách, dávkovacích mechanizmoch, triediacich pracoviskách, posuvových systémoch, uzatváracích strojoch aj v automatizovaných výrobných uzloch. V takýchto aplikáciách býva dôležité, že motor sa dá ľahko zaradiť do pracovného procesu, zvláda pravidelný takt a nevyžaduje zbytočne veľký montážny priestor.

Čo prináša v reálnom pracovnom cykle

Výkonová hladina 1,1 kW je vhodná tam, kde už pohon prenáša stabilnú pracovnú záťaž, no stále sa očakáva kompaktné riešenie bez nadmernej hmotnosti a rozmerov. Menovitý prúd dosahuje 4,7 A pri 230 V a 2,7 A pri 400 V, čo zodpovedá bežnému začleneniu do priemyselných sústav. Účinnosť 76,2 % a účinník 0,77 dávajú tomuto motoru vhodný základ pre pravidelný chod v strojoch, ktoré sa opakovane zapínajú alebo pracujú dlhšie úseky bez odstavenia.

Pri rozbehu sú dôležité tri údaje. Pomer rozbehového momentu 2,3, pomer zvratového momentu 2,3 a pomer rozbehového prúdu 6. V prevádzke to pomáha tam, kde sa od pohonu očakáva istý nábeh, predvídateľný záber a stabilné správanie pri opakovanom štarte. Typ záťaže s parabolickou alebo lineárnou krivkou rozširuje možnosti použitia pri dopravných systémoch, pri práci s prúdiacim médiom aj pri mechanizmoch, kde sa odpor mení podľa fázy pracovného pohybu. Význam má aj moment zotrvačnosti rotora 0,0023 kg/m², ktorý podporuje dobrú odozvu v zariadeniach s pravidelným pracovným krokom, dávkovaním alebo krátkymi presunmi.

Montážne súvislosti a priestorové riešenie

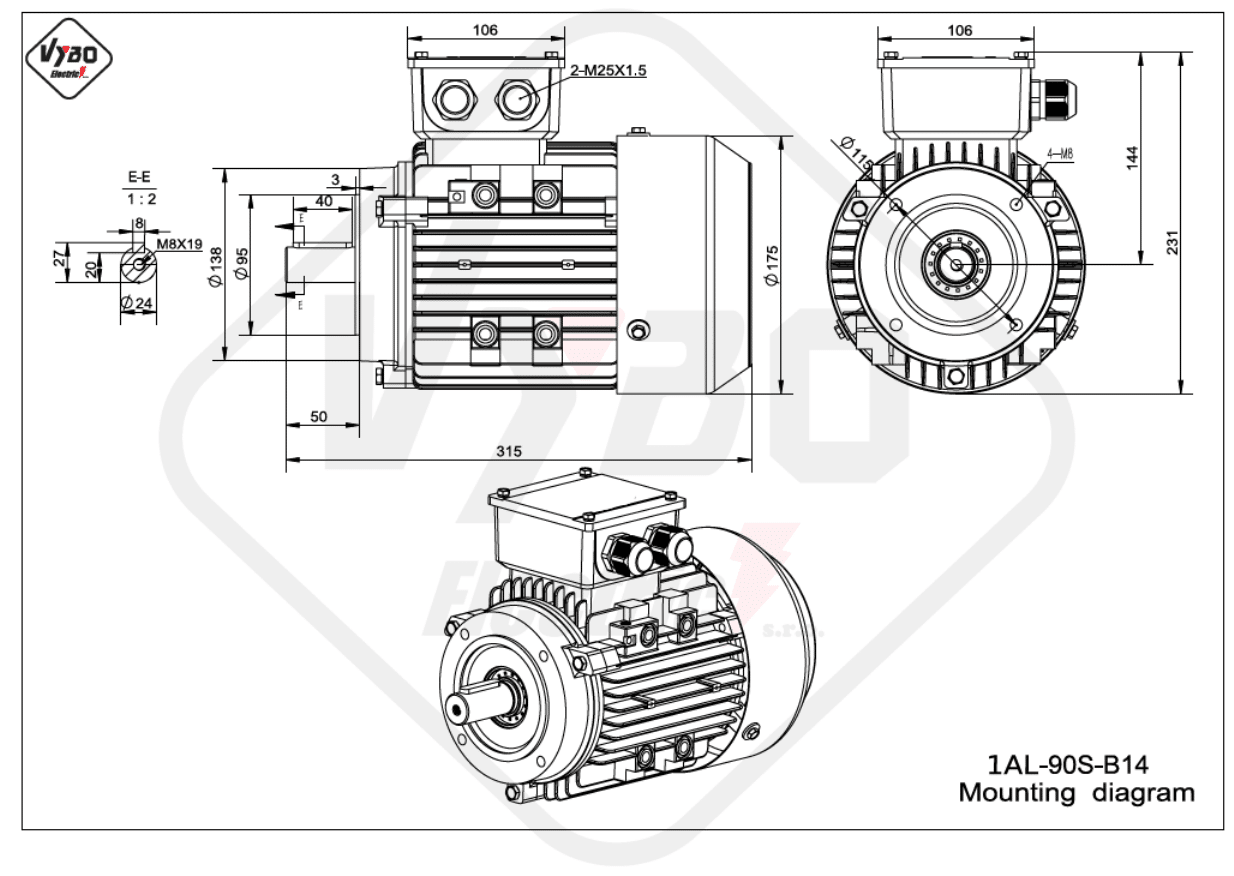

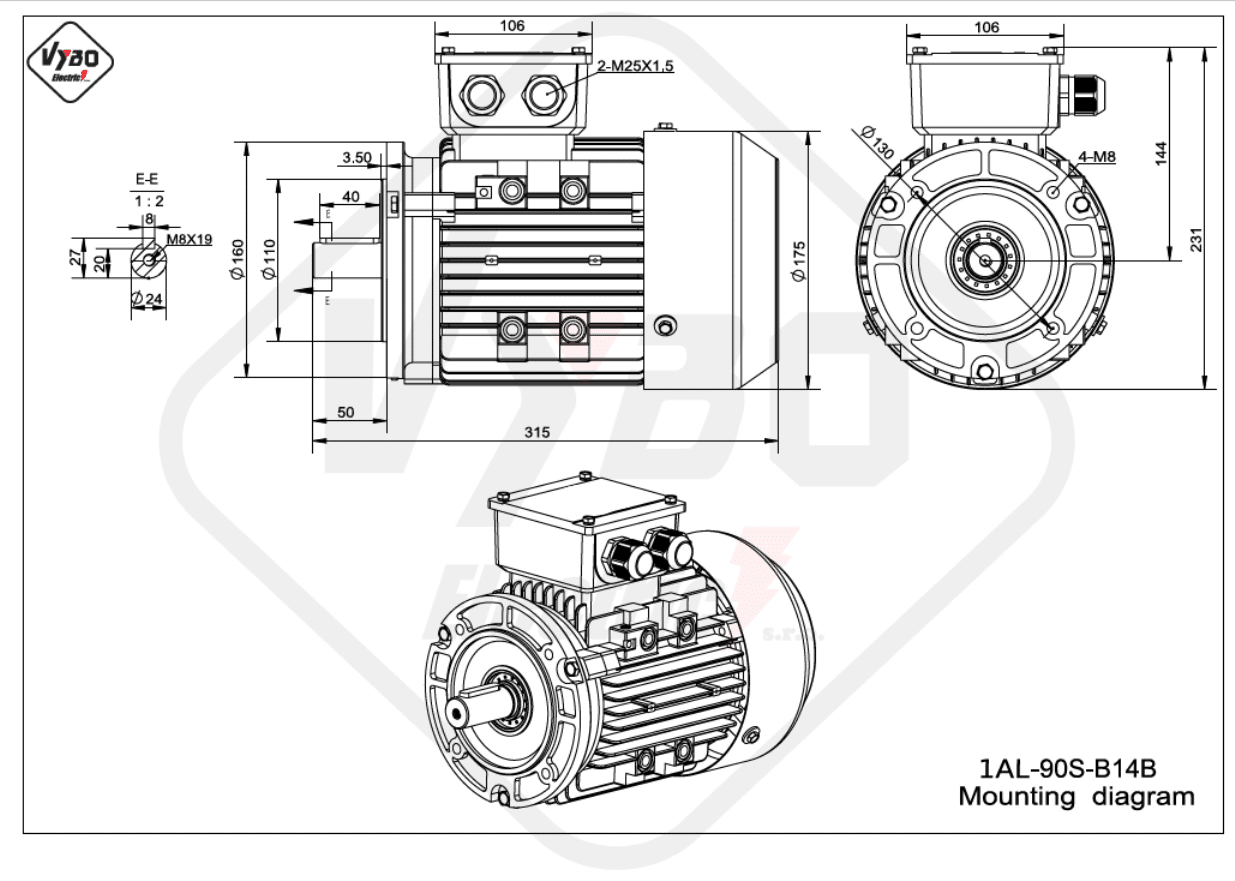

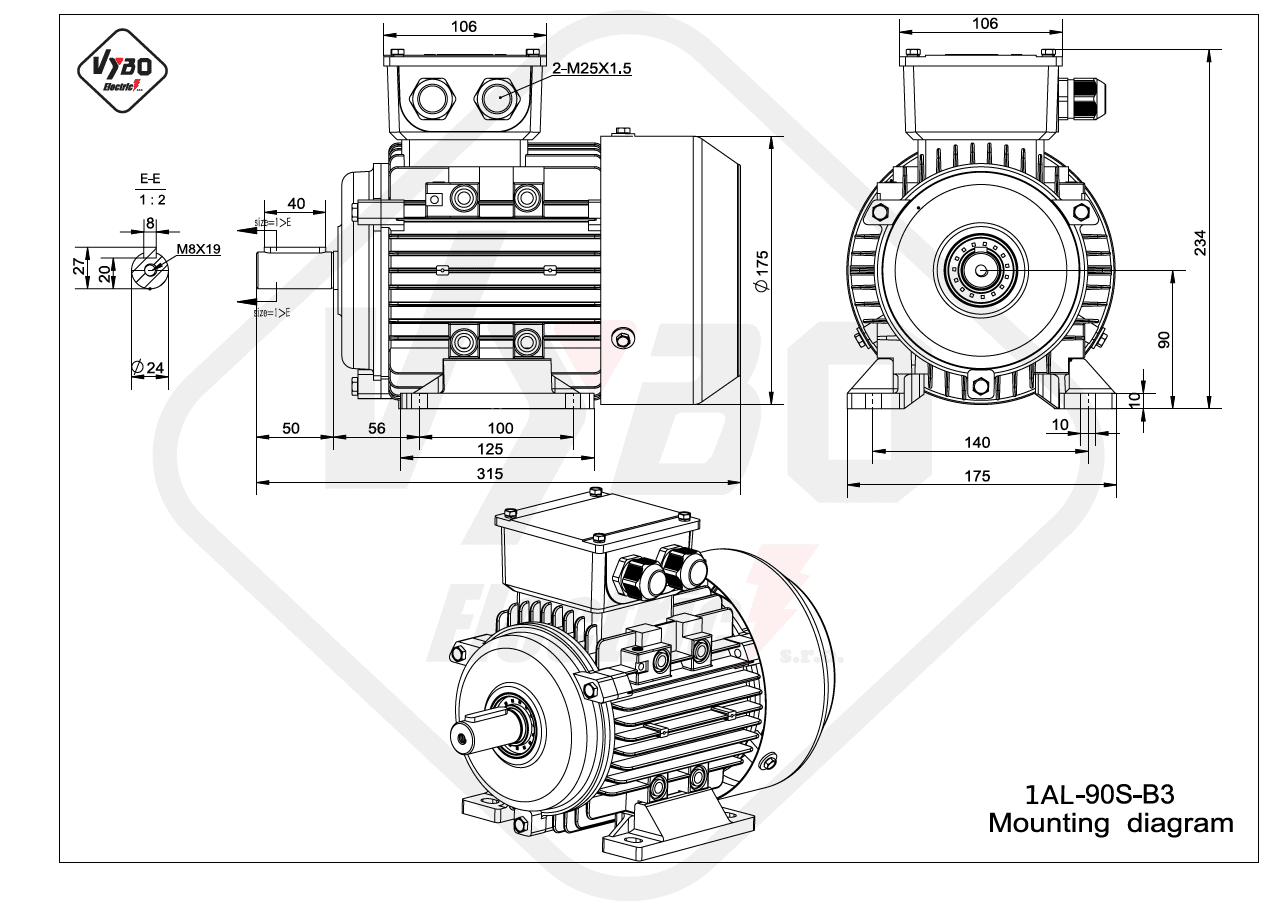

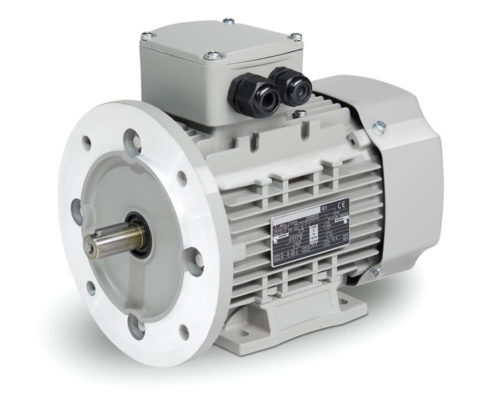

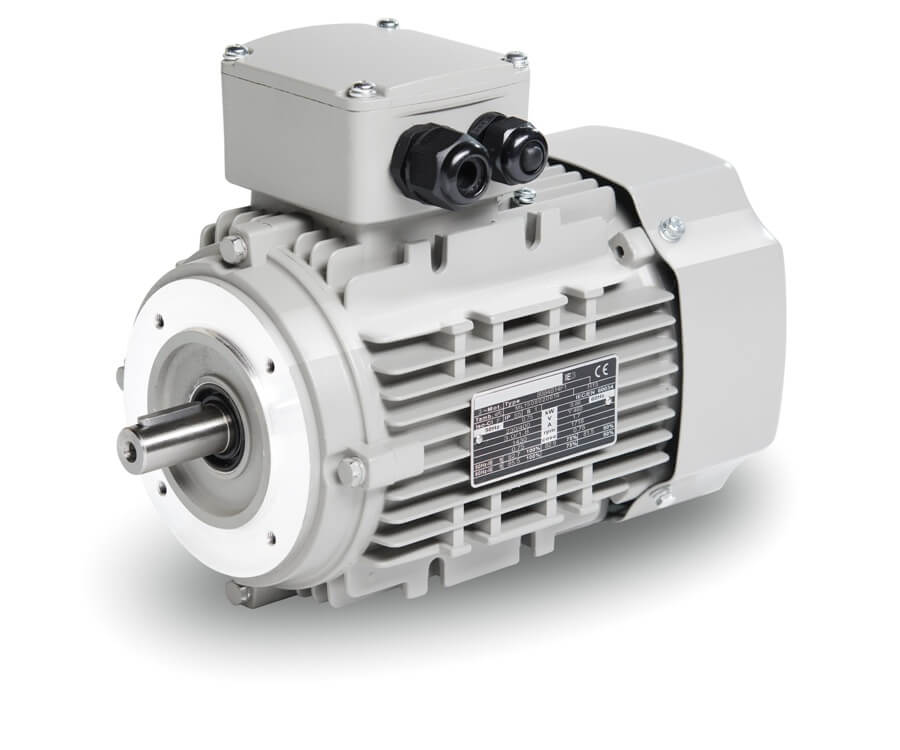

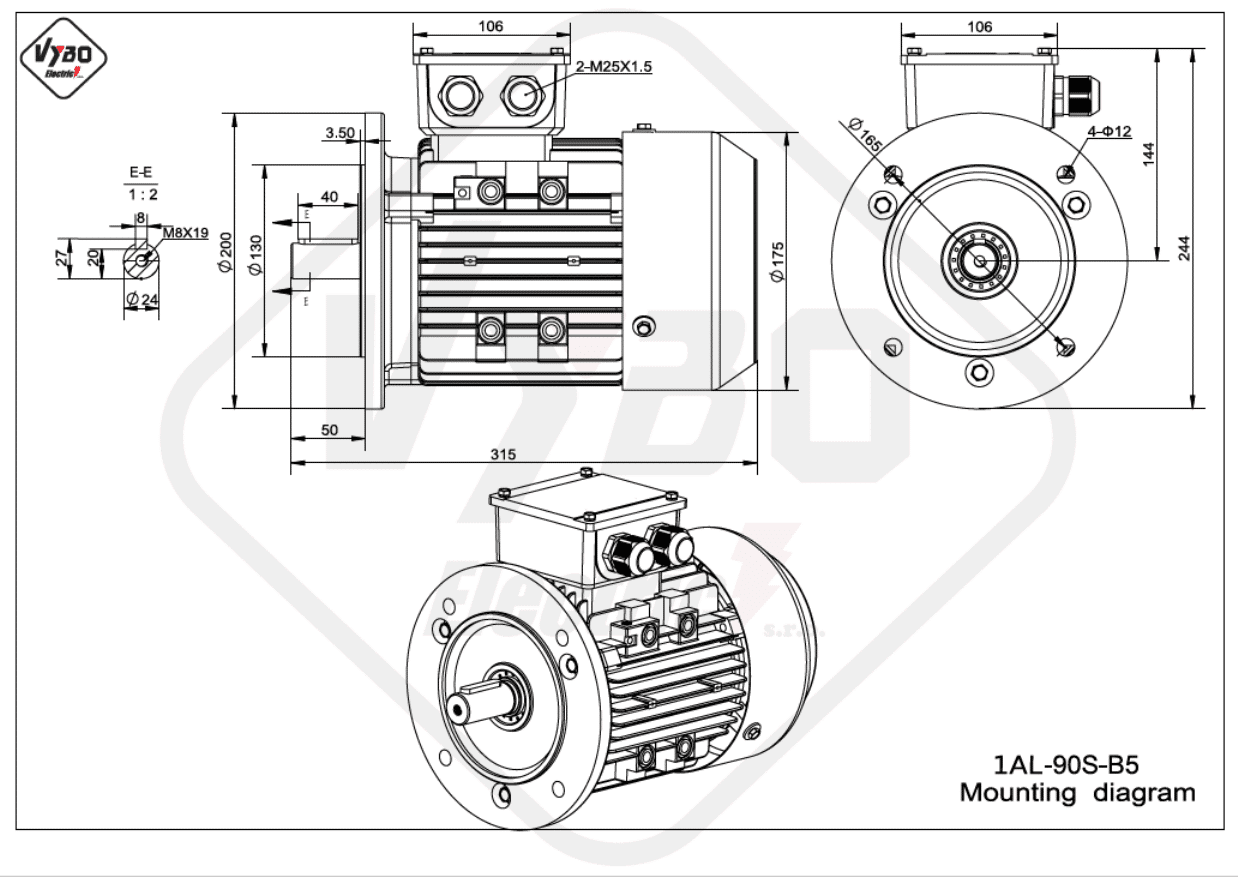

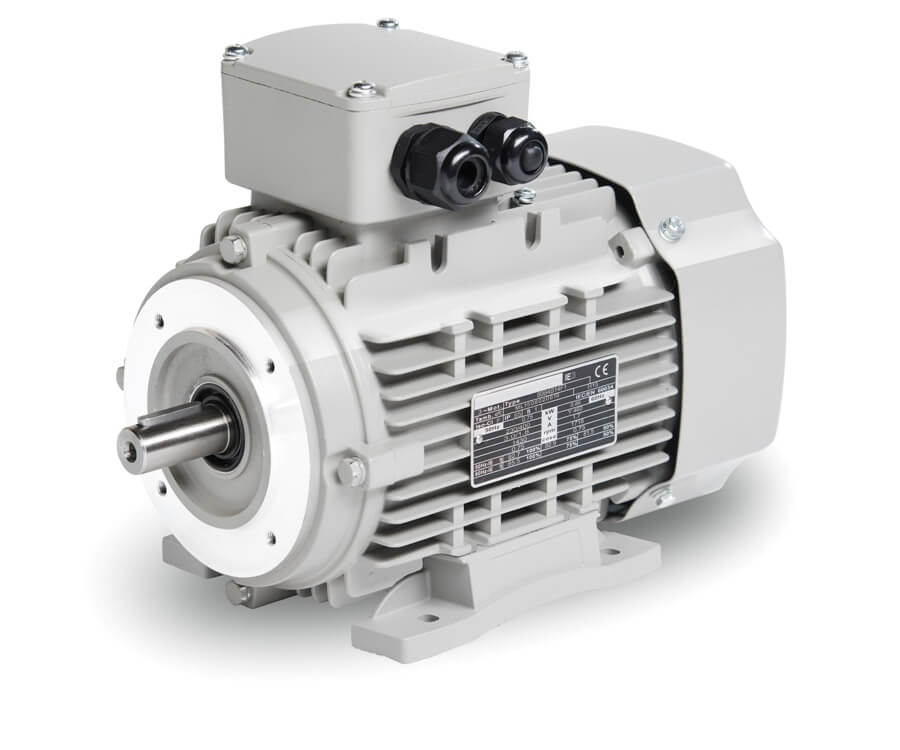

Rám 90 mm, teda osová výška 90 mm, sa hodí do strojov, kde už pohon prenáša citeľnejšiu záťaž, ale konštrukcia stále potrebuje rozumné rozmery. Pri montáži je dôležitá aj vysoká kompatibilita série 1AL OPTIMAL, ktorá podporuje rýchle uvedenie do prevádzky a jednoduché začlenenie do rôznych typov zariadení. Pri tejto platforme sa pracuje s vyhotoveniami IM B3, IM B35, IM B5, IM B14, IM B34, čo dáva širší priestor pre osadenie do nových aj servisovaných technológií.

Praktický význam má aj mechanické riešenie motora. Vyváženie s polovičným perom je vhodné pri osádzaní remeníc, spojok a ďalších prvkov prenosu výkonu. Smer otáčania je možný v oboch smeroch, takže motor možno zaradiť aj do reverzačných mechanizmov, obojsmerných posuvov a uzlov, kde sa smer mení podľa fázy procesu. Pre elektrické pripojenie sú pripravené káblové priechodky 2-M25X1.5. Pri servisnom zásahu a logistike pomáhajú aj rozmery balenia 355 × 210 × 270 mm a hmotnosť balenia 12 kg, ktoré zjednodušujú manipuláciu pri skladovaní, preprave aj výmene motora.

Mechanické uloženie bez zbytočných kompromisov

Na strane DE aj NDE sú osadené ložiská 6205-2Z. Mazanie zabezpečuje mazivo s lítiovým základom č. 2 v príslušnej teplotnej triede. Takéto uloženie podporuje rovnomerný chod pri každodennom používaní a vytvára spoľahlivý základ pre mechanické spojenie s ďalšími časťami technológie. Vibrácie 2,8 mm/s v triede A pomáhajú udržať pokojnú prevádzku stroja a obmedziť prenos nežiaducich kmitov do konštrukcie. Hlučnosť 61 dB(A) je priaznivá pre výrobné prostredie, kde vedľa seba pracuje viacero zariadení a sleduje sa aj kultúra chodu.

Prevádzkové podmienky, na ktoré je motor pripravený

V priemyselnom prostredí nestačí iba výkon. Rozhoduje aj odolnosť voči prachu, teplu a každodennému namáhaniu. Elektromotor 1AL-90S-4 má krytie IP55, ktoré pomáha chrániť vnútorné časti pred prachom a striekajúcou vodou. To je dôležité v baliacich halách, pri manipulácii s materiálom, v dopravných uzloch aj v technológiách, kde sa zariadenie pravidelne čistí. Chladenie IC411 podporuje stabilný tepelný režim a kostra série je navrhnutá pre účinné odvádzanie tepla.

Motor používa izolačnú triedu F a nárast teploty B. Určený je pre okolitú teplotu až do +65 °C a nadmorskú výšku do 1000 m. Prevádzkový faktor 1,0 spolu s režimami S1, S2, S3, S4-S9 umožňuje nasadenie v nepretržitom chode aj v prerušovaných procesoch. Pre riadenie je motor vhodný na DOL, podporuje frekvenčný menič aj softštartér, takže sa dá prispôsobiť jednoduchým aj citlivejším rozbehovým požiadavkám. Tam, kde má pohon pracovať pravidelne, bez komplikovanej integrácie a s pevnou prevádzkovou istotou, predstavuje 1AL-90S-4 presnú voľbu v rámci osvedčenej série 1AL OPTIMAL.
