Elektromotor 0,75 kW, 1390 ot./min, 400 V, 1AL-80M2-4

Dlhý popis produktu

Keď kompaktný pohon už nesie citeľné pracovné zaťaženie

Elektromotor 1AL-80M2-4 zo série 1AL OPTIMAL patrí do výkonovej triedy, v ktorej sa od pohonu očakáva viac než len základný chod. Pri výkone 0,75 kW, menovitom napätí 230/400 V a zapojení Δ/Y je pripravený pre technológie, kde musí byť prevádzka stabilná, montáž priestorovo rozumná a správanie motora dobre čitateľné počas celej zmeny. Pri frekvencii 50 Hz dosahuje menovité otáčky 1390 ot./min a pracuje v 4-pólovom vyhotovení. Rám 80 mm, teda osová výška 80 mm, vytvára pevný základ pre stroje, ktoré už prenášajú citeľnejšie mechanické zaťaženie, no stále si zachovávajú kompaktné konštrukčné riešenie.

Tento model sa prirodzene hodí do pásových dopravníkov, baliacich liniek, plniacich zariadení, triediacich modulov, etiketovacích systémov, miešacích zostáv, ventilátorových jednotiek, čerpacích uzlov, dávkovacích mechanizmov, posuvových technológií, zariadení na manipuláciu s materiálom aj do rôznych automatizovaných pracovísk. V týchto aplikáciách býva rozhodujúce, aby motor zvládal pravidelný pracovný rytmus bez zbytočne nepokojného prejavu a aby sa dal jednoducho začleniť do existujúcej aj novej technológie.

Dôležitý je istý rozbeh aj pokojný priebeh pracovného cyklu

Pri zariadeniach s častým štartom alebo s opakovaným pracovným krokom má veľký význam správanie motora pri nábehu. Model 1AL-80M2-4 pracuje s menovitým prúdom 3,22 A pri 230 V a 1,85 A pri 400 V. Pomer rozbehového momentu dosahuje 2,3, pomer zvratového momentu 2,3 a pomer rozbehového prúdu 6. V praxi to pomáha pri technológiách, kde sa od pohonu očakáva predvídateľný štart, stabilný záber a spoľahlivé správanie aj pri pravidelnom spúšťaní počas výroby.

Účinnosť 73 % a účinník 0,76 podporujú vyrovnaný chod pri dlhšom zaťažení. Motor je určený pre typ záťaže s parabolickou alebo lineárnou krivkou, takže sa dobre uplatní pri mechanizmoch s meniacim sa odporom, pri prúdení média aj pri pohybe materiálu. Význam má aj moment zotrvačnosti rotora 0,0021 kg/m². V zariadeniach, kde sa pracovný krok opakuje v pravidelnom takte, pomáha udržať dobrú odozvu pohonu a plynulejšie správanie celej zostavy.

Prevádzka vo výrobnom prostredí kladie na motor jasné nároky

Pohon v priemysle musí fungovať spoľahlivo aj v prostredí, kde sa objavuje prach, vyššia teplota alebo pravidelné mechanické namáhanie. Preto je dôležité krytie IP55, ktoré pomáha chrániť vnútorné časti motora pred prachom a striekajúcou vodou. Pri baliacich strojoch, dopravných moduloch, miešacích zariadeniach alebo technológiách na manipuláciu s materiálom ide o praktickú výhodu, ktorá podporuje dlhodobú prevádzkovú istotu. O tepelnú stabilitu sa stará chladenie IC411, pričom kostra série 1AL OPTIMAL je navrhnutá pre účinné odvádzanie tepla.

Motor používa izolačnú triedu F a nárast teploty B. Určený je pre okolitú teplotu až do +65 °C a pre nadmorskú výšku do 1000 m. Prevádzkový faktor 1,0 spolu s režimami S1, S2, S3, S4-S9 rozširuje možnosti nasadenia od nepretržitého chodu až po prerušované sekvencie. Hlučnosť 58 dB(A) a vibrácie 2,8 mm/s v triede A pomáhajú udržať kultivovaný mechanický prejav, čo má význam pri strojoch, kde sa sleduje stabilita, presnosť aj celková pracovná pohoda v hale.

Mechanické vyhotovenie a riadenie bez zbytočných obmedzení

Na strane DE aj NDE sú osadené ložiská 6204-2Z. Mazanie zabezpečuje mazivo s lítiovým základom č. 2 v príslušnej teplotnej triede. Vyváženie s polovičným perom podporuje rovnomerný beh pri osádzaní remeníc, spojok a ďalších prvkov prenosu výkonu. Motor je vhodný pre spúšťanie DOL a zároveň podporuje riadenie cez frekvenčný menič aj softštartér. Vďaka tomu sa dá prispôsobiť jednoduchším aplikáciám aj technológiám, kde sa vyžaduje citlivejší nábeh alebo lepšia kontrola rozbehu.

Smer otáčania je možný v oboch smeroch, čo rozširuje využitie pri reverzačných mechanizmoch, obojsmerných posuvoch a zariadeniach s meniacim sa smerom pracovného pohybu. Pre elektrické pripojenie sú pripravené káblové priechodky 2-M20X1.5. Praktická je aj logistická stránka. Hmotnosť balenia je 11 kg a rozmery balenia 320 × 220 × 260 mm, takže manipulácia pri montáži, skladovaní aj servisnej výmene zostáva jednoduchá.

1AL OPTIMAL ako osvedčená platforma pre priemysel

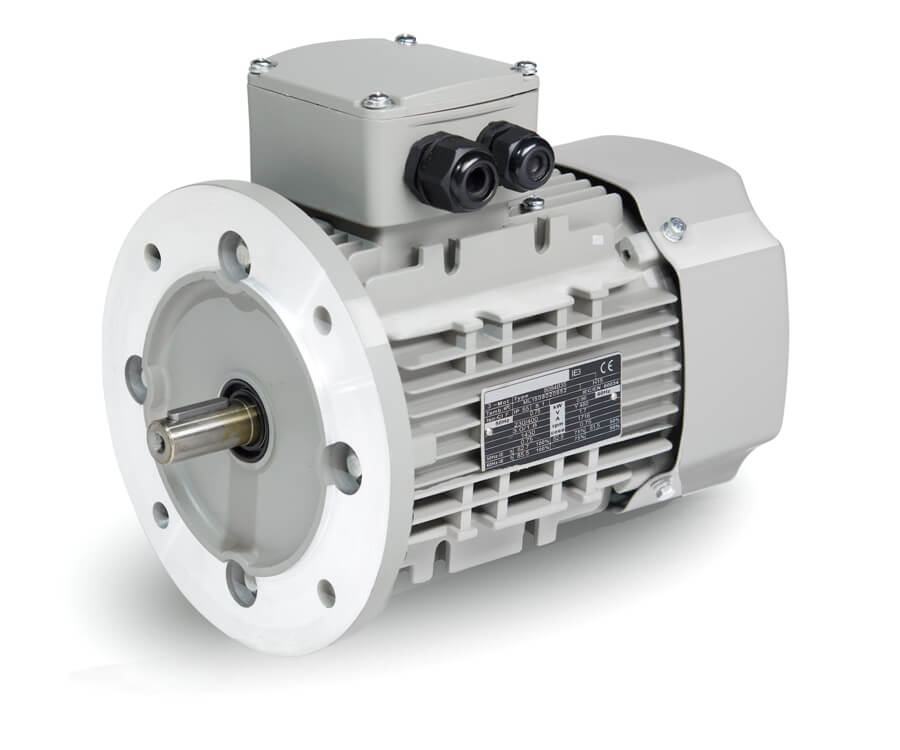

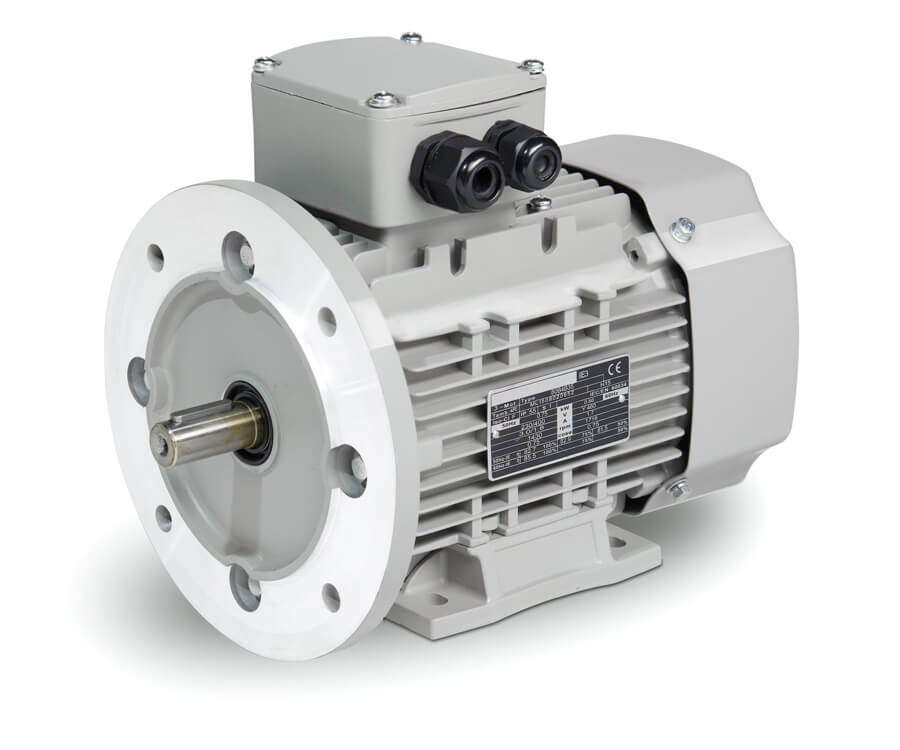

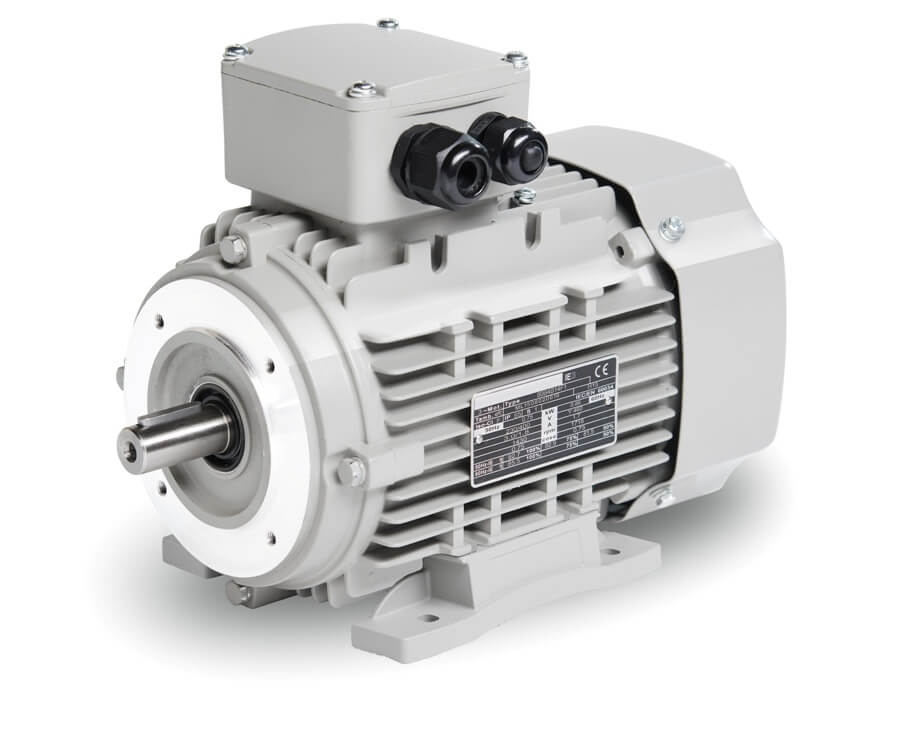

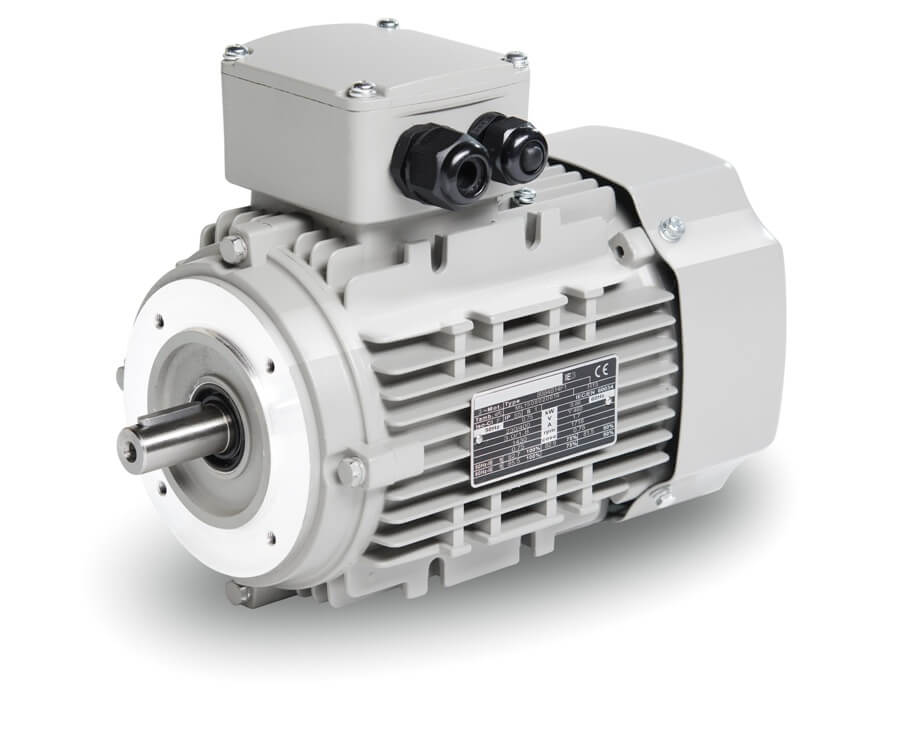

1AL OPTIMAL patrí medzi najpredávanejšie elektromotory od VYBO Electric a v priemysle má viac ako 30 000 inštalovaných kusov. Séria je známa veľmi dobrým pomerom kvality a ceny, odskúšanou akosťou, vysokou kompatibilitou aj rýchlym uvedením do prevádzky. Praktický význam majú aj prvky ako zosilnená skrinka svorkovnice, prepracované zabezpečenie krytu svorkovnice IP55, oceľový kryt ventilátora či kompatibilné pätky. Pri montáži možno pracovať s vyhotoveniami IM B3, IM B35, IM B5, IM B14, IM B34. Elektromotor 1AL-80M2-4 tak predstavuje spoľahlivý trojfázový pohon pre prevádzky, ktoré potrebujú kompaktné rozmery, istý mechanický základ a stabilný chod v každodennej priemyselnej prevádzke.
