Elektromotor 0,55 kW, 1390 ot./min, 400 V, 1AL-80M1-4

Dlhý popis produktu

Rám 80 mm ako pevný základ pre kompaktný priemyselný pohon

Elektromotor 1AL-80M1-4 zo série 1AL OPTIMAL je trojfázový asynchrónny elektromotor s výkonom 0,55 kW, menovitým napätím 230/400 V a zapojením Δ/Y. Pri frekvencii 50 Hz dosahuje menovité otáčky 1390 ot./min a pracuje v 4-pólovom vyhotovení. Rám 80 mm, teda osová výška 80 mm, prináša dobrý pomer medzi kompaktným rozmerom a mechanickou istotou pri každodennej prevádzke. Takéto vyhotovenie sa dobre hodí do výrobných strojov, technických modulov aj samostatných pohonných uzlov, kde má byť montáž prehľadná a pohon má spoľahlivo zapadnúť do celej zostavy.

V praxi sa tento model často uplatňuje pri pásových dopravníkoch, baliacich zariadeniach, plniacich linkách, etiketovacích systémoch, triediacich pracoviskách, ventilátorových jednotkách, čerpacích moduloch, miešacích uzloch, dávkovacích zariadeniach, posuvových mechanizmoch aj pri technológiách na manipuláciu s materiálom. V takýchto prevádzkach býva dôležité, aby mal pohon vyrovnaný chod, rozumné nároky na priestor a schopnosť pracovať spoľahlivo aj pri opakovanom rozbehu alebo dlhšom zaťažení.

Výkon a elektrické hodnoty pre stabilný chod linky

Výkon 0,55 kW je vhodný pre stroje, ktoré potrebujú kompaktný elektromotor s istou prevádzkovou rezervou. Menovitý prúd dosahuje 2,50 A pri 230 V a 1,44 A pri 400 V, čo umožňuje bezproblémové začlenenie do bežných priemyselných sústav. Účinnosť 71 % a účinník 0,75 podporujú hospodárny a vyrovnaný chod v aplikáciách, kde motor pracuje pravidelne počas celej zmeny alebo v opakovaných cykloch podľa taktu linky.

Pri nábehu má praktický význam pomer rozbehového momentu 2,3, pomer zvratového momentu 2,4 a pomer rozbehového prúdu 5,2. Takáto kombinácia pomáha tam, kde sa pohon spúšťa opakovane, prenáša ľahšie až stredné zaťaženie a musí sa správať predvídateľne. Typ záťaže s parabolickou alebo lineárnou krivkou rozširuje použiteľnosť v dopravných systémoch, pri ventilátoroch aj pri mechanizmoch s meniacim sa odporom počas pracovného cyklu.

Riadenie, smer otáčania a odozva v prevádzke

Elektromotor 1AL-80M1-4 je vhodný pre spúšťanie DOL, pre riadenie frekvenčným meničom aj pre softštartér. To prináša väčšiu voľnosť pri nastavovaní rozbehu a pri prispôsobení chodu konkrétnej technológii. Pri jednoduchších strojoch môže pracovať s priamym rozbehom, pri citlivejších mechanizmoch zas pomáha jemnejší nábeh alebo lepšia kontrola otáčok. Smer otáčania je možný v oboch smeroch, čo je užitočné pri reverzačných pohyboch, posuvových jednotkách a pri technologických uzloch, kde sa pracovný smer mení podľa fázy procesu.

Dôležitou prevádzkovou vlastnosťou je aj moment zotrvačnosti rotora 0,0018 kg/m². V zariadeniach s opakovaným spúšťaním, s krokovým presunom alebo s dávkovaným pohybom pomáha udržať dobrú odozvu pohonu a plynulý priebeh pracovného cyklu. Pri dopravníkoch, baliacich moduloch alebo plniacich strojoch má takáto vlastnosť priamy dosah na stabilitu mechaniky aj na plynulosť celej výrobnej operácie.

Odolnosť voči podmienkam, ktoré prináša priemysel

Motor má krytie IP55, ktoré pomáha chrániť vnútorné časti pred prachom a striekajúcou vodou. V prevádzkach, kde sa pracuje s obalmi, sypkým materiálom, kvapalinami alebo s pravidelným čistením technológie, ide o dôležitý prvok spoľahlivosti. Chladenie IC411 podporuje stabilný tepelný režim pri dlhšom zaťažení a kostra série 1AL OPTIMAL je navrhnutá pre účinné odvádzanie tepla.

Izolačná trieda F a nárast teploty B dávajú motoru vhodný základ pre každodennú priemyselnú prevádzku. Určený je pre okolitú teplotu až do +65 °C a nadmorskú výšku do 1000 m. Prevádzkový faktor 1,0 a režimy S1, S2, S3, S4-S9 umožňujú nasadenie v nepretržitom chode aj v prerušovaných sekvenciách. Hlučnosť 58 dB(A) a vibrácie 2,8 mm/s v triede A podporujú pokojný mechanický prejav, čo je dôležité pri strojoch, kde sa sleduje kultúra chodu aj stabilita celej konštrukcie.

Mechanické vyhotovenie a praktická stránka nasadenia

Na strane DE aj NDE sú osadené ložiská 6204-2Z. Mazanie zabezpečuje mazivo s lítiovým základom č. 2 v príslušnej teplotnej triede. Vyváženie s polovičným perom je dôležité pri osádzaní remeníc, spojok a ďalších prvkov prenosu výkonu, kde má význam rovnomerný beh a spoľahlivé mechanické spojenie. Pre elektrické pripojenie sú pripravené káblové priechodky 2-M20X1.5, čo uľahčuje začlenenie do bežných priemyselných riešení.

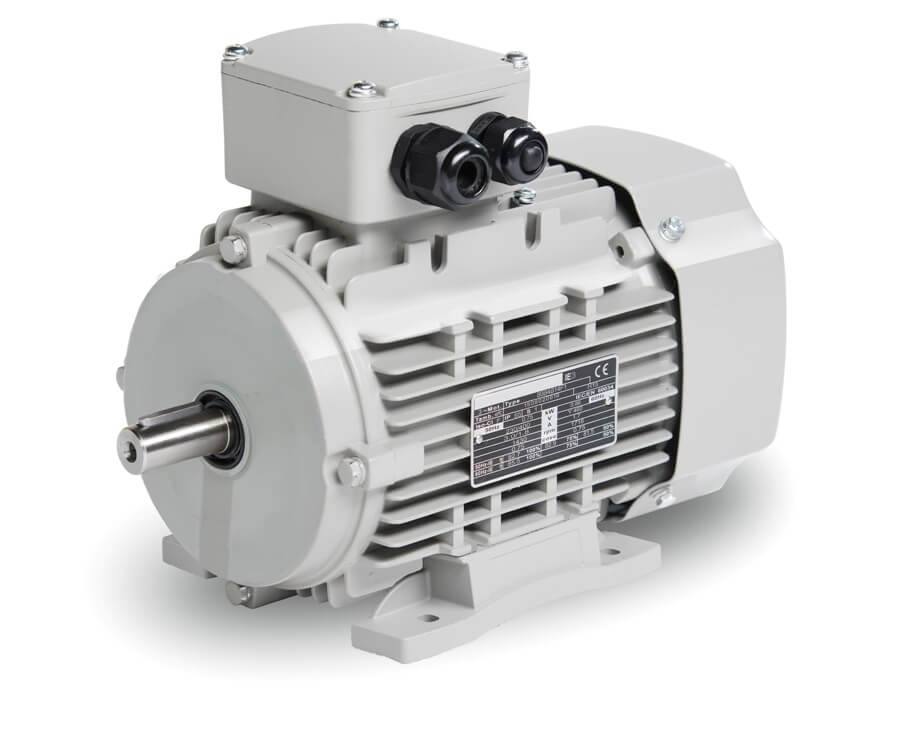

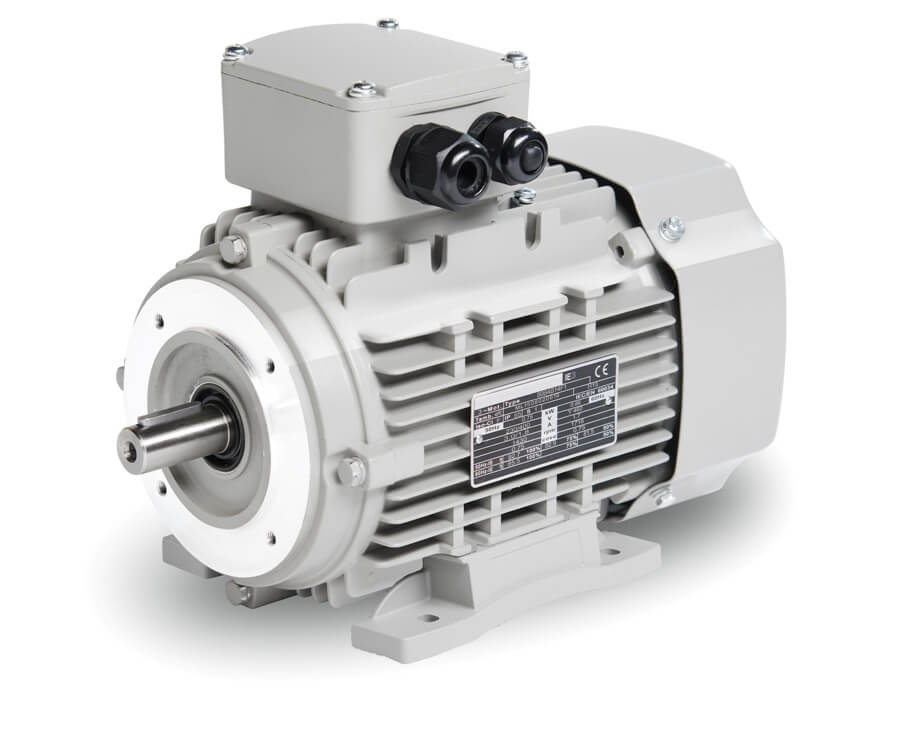

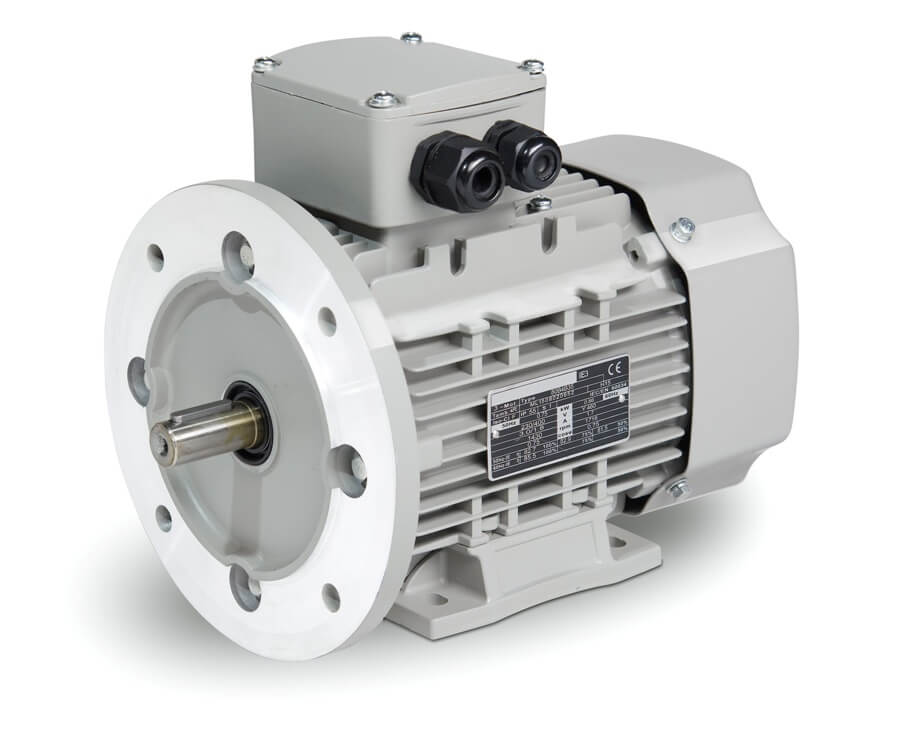

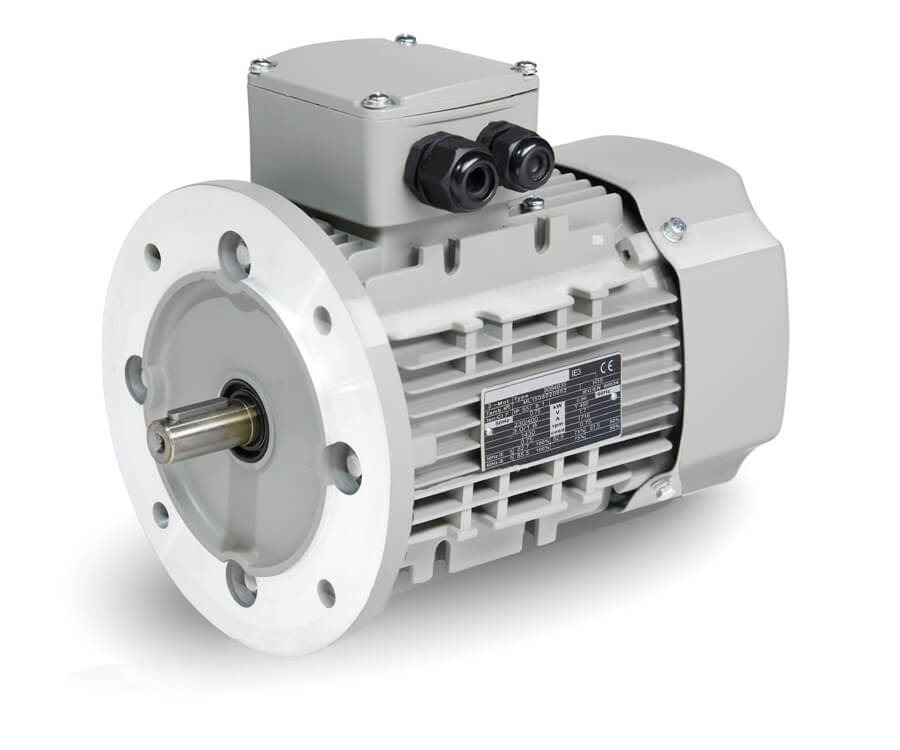

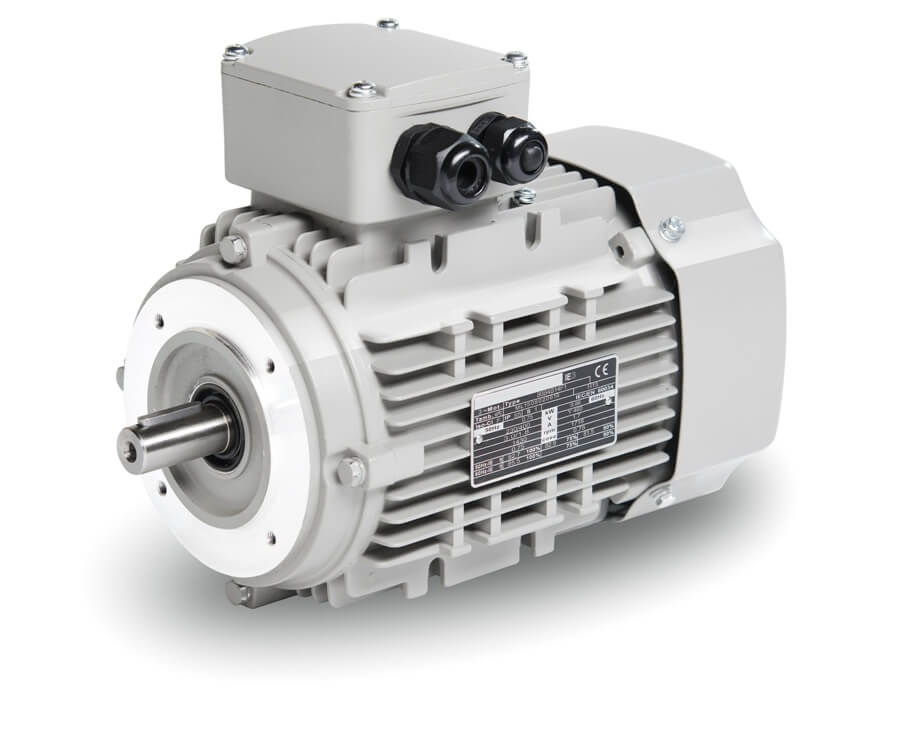

Séria 1AL OPTIMAL patrí medzi najpredávanejšie elektromotory od VYBO Electric a v priemysle má viac ako 30 000 inštalovaných kusov. Je známa veľmi dobrým pomerom kvality a ceny, odskúšanou akosťou, vysokou kompatibilitou aj rýchlym uvedením do prevádzky. Do série patria aj prvky, ktoré majú praktický význam pri každodennom používaní, napríklad zosilnená skrinka svorkovnice, prepracované zabezpečenie krytu svorkovnice IP55 alebo oceľový kryt ventilátora. Pri montáži možno pracovať s vyhotoveniami IM B3, IM B35, IM B5, IM B14, IM B34. Hmotnosť balenia 10 kg a rozmery balenia 320 × 220 × 260 mm zároveň uľahčujú manipuláciu pri skladovaní, transporte aj servisnej výmene. Elektromotor 1AL-80M1-4 je preto vhodnou voľbou pre prevádzky, ktoré potrebujú kompaktný trojfázový pohon s krytím IP55, pevným mechanickým základom a spoľahlivým správaním v každodennej práci.
