Elektromotor 0,12 kW, 1310 ot./min, 400 V, 1AL-63M1-4

Dlhý popis produktu

Presný pohon pre stroje, kde záleží na priestore aj plynulosti chodu

Elektromotor 1AL-63M1-4 zo série 1AL OPTIMAL je trojfázový asynchrónny elektromotor s výkonom 0,12 kW, menovitým napätím 230/400 V a zapojením Δ/Y. Pri frekvencii 50 Hz dosahuje menovité otáčky 1310 ot./min a pracuje v 4-pólovom vyhotovení. Rám veľkosti 63 ponúka dobrý základ pre stroje a technologické uzly, kde má pohon zvládnuť pravidelnú prevádzku, no zároveň nesmie zbytočne zväčšovať celú zostavu. Tento model je vhodný tam, kde sa vyžaduje kompaktné riešenie s profesionálnym technickým vyhotovením a istým prevádzkovým správaním.

Výkonová hladina 0,12 kW sa často uplatňuje v zariadeniach, kde je dôležitý jemný a opakovateľný pohyb. Elektromotor 1AL-63M1-4 sa preto prirodzene hodí do dávkovacích systémov, menších dopravníkov, triediacich stolov, laboratórnych mechanizmov, miešacích jednotiek s ľahším zaťažením, baliacich strojov, etiketovacích modulov, ventilátorových zostáv, čerpacích jednotiek, posuvových mechanizmov aj rôznych automatizačných celkov. V takýchto prevádzkach býva rozhodujúce, že motor pracuje kultivovane, stabilne a bez zbytočne veľkých priestorových nárokov.

Parametre, ktoré pomáhajú pri návrhu pohonu

Motor má menovitý prúd 0,73 A pri 230 V a 0,42 A pri 400 V. Účinnosť dosahuje 57 % a účinník 0,72. Pomer rozbehového momentu je 2,2, pomer zvratového momentu 2,1 a pomer rozbehového prúdu 4. Tieto údaje sú dôležité pri voľbe spôsobu rozbehu aj pri zladení motora s mechanickou časťou zariadenia. Pri menších strojoch sa často vyžaduje, aby sa pohon rozbehol čisto, bez nežiaduceho kolísania a s dobrou opakovateľnosťou pracovného cyklu. Práve v takých situáciách dáva presne definované správanie motora pri štarte aj pri ustálenom chode praktický význam.

Moment zotrvačnosti rotora 0,0005 kg/m² podporuje svižnú reakciu pri mechanizmoch s častejšími zmenami stavu. V zariadeniach, kde sa pohyb periodicky spúšťa, prerušuje alebo jemne nastavuje, ide o užitočnú vlastnosť. Hlučnosť 52 dB(A) zároveň pomáha udržať priaznivejšie pracovné prostredie v menších výrobných linkách, obslužných zónach aj v technologických celkoch, kde sa sleduje kultúra chodu. Vibrácie na úrovni 2,8 mm/s v triede A podporujú pokojný mechanický prejav a menší prenos kmitov do konštrukcie stroja.

Konštrukcia orientovaná na spoľahlivú prevádzku

Séria 1AL OPTIMAL je navrhnutá ako nízkonapäťová platforma pre štandardné aj náročnejšie prevádzky v hliníkovom ráme. Pri modeli 1AL-63M1-4 tvorí dôležitý základ krytie IP55, ktoré pomáha chrániť motor pred prachom a striekajúcou vodou. V priemyselnom prostredí ide o praktickú výhodu, najmä keď je motor osadený v strojoch s častým pohybom materiálu, v technologických zónach s jemným znečistením alebo v prevádzkach, kde sa kladie dôraz na dlhodobú prevádzkovú spoľahlivosť.

O tepelnú stabilitu sa stará chladenie IC411. Motor používa izolačnú triedu F a nárast teploty B, čo prináša vhodnú rezervu pre každodennú prevádzku. Okolitá teplota môže dosiahnuť až +65 °C a motor je určený pre nadmorskú výšku do 1000 m. Prevádzkový faktor 1,0 a pracovné režimy S1, S2, S3, S4-S9 dávajú tomuto modelu široké možnosti nasadenia. Elektromotor tak môže spoľahlivo pracovať v nepretržitom režime aj v cyklických procesoch, kde sa strieda záťaž, prestávka a opakovaný rozbeh.

Ložiská, vyváženie a riadenie

Na strane DE aj NDE sú osadené ložiská 6201-2Z. Mazanie je riešené mazivom s lítiovým základom č. 2 v príslušnej teplotnej triede. Vyváženie s polovičným perom je dôležité pri osádzaní remeníc, spojok a ďalších prvkov prenosu výkonu, kde má význam pokojný a rovnomerný chod. Motor je vhodný pre spúšťanie DOL, pre riadenie frekvenčným meničom aj pre softštartér. Táto kombinácia umožňuje jednoduché začlenenie do bežných priemyselných riešení aj do zariadení, kde sa vyžaduje jemnejší nábeh alebo lepšie prispôsobenie rýchlosti prevádzke.

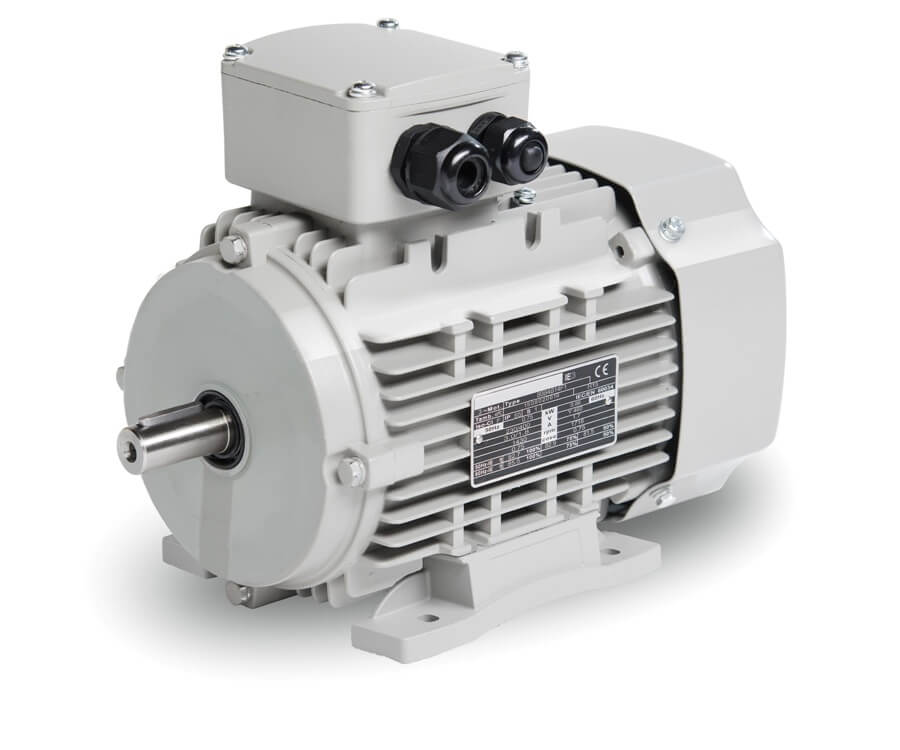

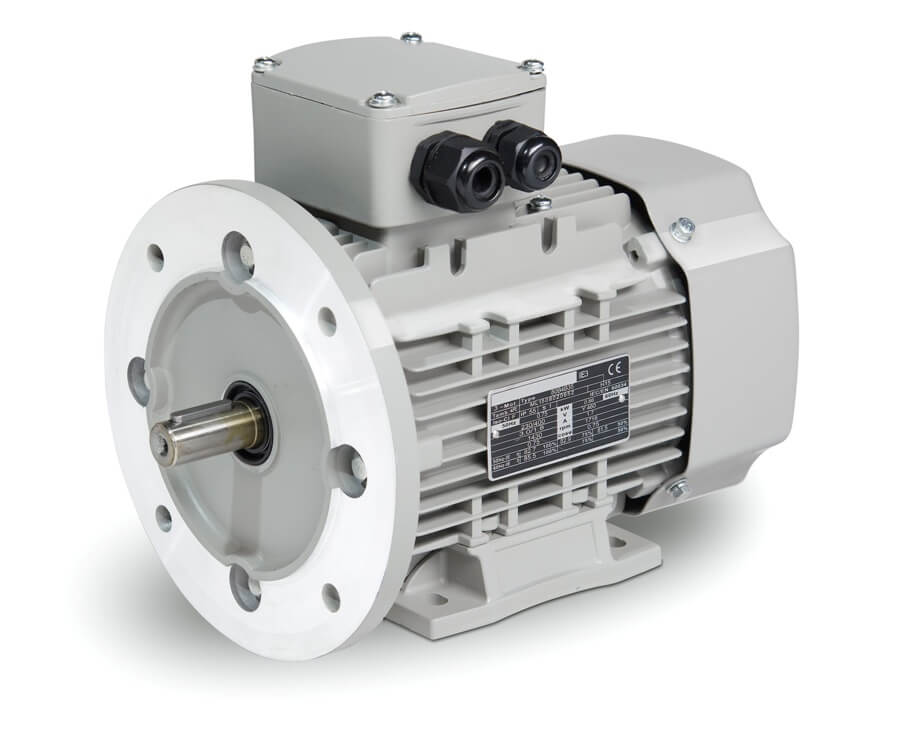

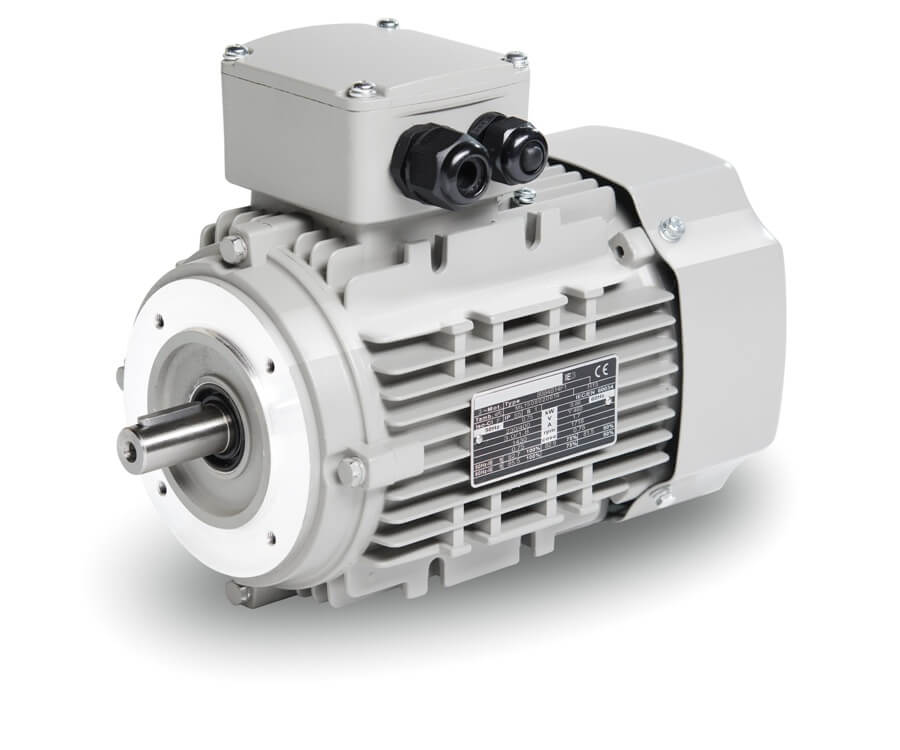

Smer otáčania je možný v oboch smeroch, čo rozširuje možnosti nasadenia v reverzačných mechanizmoch, posuvových moduloch a v technológiách s meniacim sa pracovným smerom. Praktická je aj logistická stránka. Rozmery balenia sú 235 × 140 × 185 mm a hmotnosť balenia 4,5 kg, takže manipulácia pri montáži, servisnom zásahu aj skladovaní ostáva jednoduchá. V rámci série 1AL OPTIMAL sú k dispozícii montážne vyhotovenia IM B3, IM B35, IM B5, IM B14, IM B34, čo pomáha pri začlenení do rozličných konštrukčných riešení. Model 1AL-63M1-4 tak predstavuje kompaktný priemyselný elektromotor s overenou akosťou, dobrou kompatibilitou a veľmi dobrým pomerom kvality a ceny.
