Vibračný elektromotor série BM
Séria BM vibračných motorov pokrýva väčšinu potrieb aplikácií na vibračných zariadeniach v rôznych priemyselných odvetviach. Všetky vibračné motory sú vyrobené v súlade s platnými smernicami EHS (Bezpečnosť strojov 2006/42 /CE; Nízke napätie 2006/95/CE, Elektromagnetická kompatibilita 2004/108/CE) a sú dostupné v súlade s ATEX 94/9/CE.
Trojfázové vstupné napätie:
Štandardné vyhotovenia 50Hz 220-230 / 380-400V; 60Hz 220-240 / 440-480V
Vibračné elektromotory sú vhodné na použitie s frekvenčným meničom.

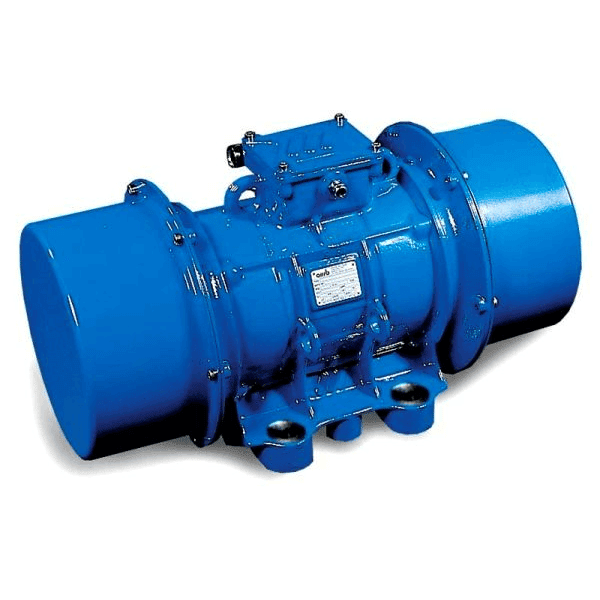

Vibračný elektromotor BM 5000-15 – Prevádzka
Nepretržitá prevádzka pri maximálnej odstredivej sile (S1) s možnosťou nastavenia sily od 0 do 100%. Ide o vibračný elektromotor s nízko stratovým silikónovým magnetickým laminačným jadrom, ktoré umožňuje zvýšiť účinnosť a súčasne znižovať zahrievanie.
Ložiská a mazanie vibračného elektro motora
Ložiská s vysokou nosnosťou v špeciálnych prevedeniach, aby odolali namáhaniu vysokými odstredivými silami a vibráciami, so špeciálnym mazaním „Long-Life“. Ložiskové tesnenie labyrintového typu pre mazivo so širokou zadržiavacou komorou.
Mechanické dáta
Statický moment pri 50Hz (kgmm)
1983
Statický moment pri 60Hz (kgmm)
1372
Odstredivá sila pri 1500rpm a 50Hz (kg)
4988
Odstredivá sila pri 1800rpm a 60Hz (kg)
4969
Odstredivá sila pri 1500rpm a 50Hz (kN)
48,9
Odstredivá sila pri 1800rpm a 60Hz (kN)
48,7
Váha pri 50Hz(kg)
155
Váha pri 60Hz(kg)
138
Elektrické dáta
Vstupný výkon pri 50Hz (W)
3300
Vstupný výkon pri 60Hz (W)
3300
Menovitý prúd pri 400V a 50Hz (A)
5,4
Menovitý prúd pri 460V a 60Hz (A)
4,9
Is/In pomer pri 50Hz
4,2
Is/In pomer pri 60Hz
4,6
Káblová priechodka
Napájanie
M25x1,5
Term
M20x1,5
Štandardné napätie 230/400V/50Hz
Typ motoru
BM 60/3
BM65/3
BM95/3
BM130/3
BM200/3
BM300/3
BM450/3
BM650/3
BM650/3-V
BM850/3
BM1100/3
BM1400/3
BM1400/3-U
BM1600/3
BM2000/3
BM2500/3
BM3300/3
BM5200/3
BM6500/3
BM9000/3
Rýchlosť
2POLE
Odstredivá sila(kG)
66
66
93
125
187
310
465
668
668
859
1050
1305
1305
1610
2002
2500
3300
5100
6300
8974
Typ motoru
BM25/15
BM30/15
BM60/15
BM90/15
BM200/15
BM250/15
BM400/15
BM400/15-V
BM520/15
BM520/15-V
BM750/15
BM1100/15
BM1500/15
BM2000/15
BM2700/15
BM3800/15
BM5000/15
BM7000/15
BM7900/15
BM8000/15
BM9500/15
BM11500/15
Rýchlosť
4POLE
Odstredivá sila(kG)
24
31
55
78
207
250
404
404
500
500
709
1099
1451
2076
2721
3825
4988
6620
8180
8180
9012
11425
