Vibračný elektromotor BM 200-15

Typ BM 200/15
4 POL
1500rpm 50Hz
1800rpm 60Hz
Sila: 207kg (hmotnosť vibrovaného materiálu)

Vibračný elektromotor série BM

Séria BM vibračných motorov pokrýva väčšinu potrieb aplikácií na vibračných zariadeniach v rôznych priemyselných odvetviach. Všetky vibračné motory sú vyrobené v súlade s platnými smernicami EHS (Bezpečnosť strojov 2006/42 /CE; Nízke napätie 2006/95/CE, Elektromagnetická kompatibilita 2004/108/CE) a sú dostupné v súlade s ATEX 94/9/CE.

Trojfázové vstupné napätie:
Štandardné vyhotovenia 50Hz 220-230 / 380-400V; 60Hz 220-240 / 440-480V
Vibračné elektromotory sú vhodné na použitie s frekvenčným meničom.

Vibračný elektromotor BM 200-15 – Prevádzka

Nepretržitá prevádzka pri maximálnej odstredivej sile (S1) s možnosťou nastavenia sily od 0 do 100%. Ide o vibračný elektromotor s nízko stratovým silikónovým magnetickým laminačným jadrom, ktoré umožňuje zvýšiť účinnosť a súčasne znižovať zahrievanie.

Ložiská a mazanie vibračného elektro motora

Ložiská s vysokou nosnosťou v špeciálnych prevedeniach, aby odolali namáhaniu vysokými odstredivými silami a vibráciami, so špeciálnym mazaním „Long-Life“. Ložiskové tesnenie labyrintového typu pre mazivo so širokou zadržiavacou komorou.

Mechanické dáta

Statický moment pri 50Hz (kgmm)

82,1

Statický moment pri 60Hz (kgmm)

56,4

Odstredivá sila pri 1500rpm a 50Hz (kg)

207

Odstredivá sila pri 1800rpm a 60Hz (kg)

204

Odstredivá sila pri 1500rpm a 50Hz (kN)

2,03

Odstredivá sila pri 1800rpm a 60Hz (kN)

2,00

Váha pri 50Hz(kg)

10,9

Váha pri 60Hz(kg)

9,8

Elektrické dáta

Vstupný výkon pri 50Hz (W)

180

Vstupný výkon pri 60Hz (W)

190

Menovitý prúd pri 400V a 50Hz (A)

0,45

Menovitý prúd pri 460V a 60Hz (A)

0,37

Is/In pomer pri 50Hz

2,5

Is/In pomer pri 60Hz

3,2

Káblová priechodka

Napájanie

M20x1,5

Term

—-



Štandardné napätie 230/400V/50Hz

Typ motoru

BM 60/3

BM65/3

BM95/3

BM130/3

BM200/3

BM300/3

BM450/3

BM650/3

BM650/3-V

BM850/3

BM1100/3

BM1400/3

BM1400/3-U

BM1600/3

BM2000/3

BM2500/3

BM3300/3

BM5200/3

BM6500/3

BM9000/3

Rýchlosť

2POLE

Odstredivá sila(kG)

66

66

93

125

187

310

465

668

668

859

1050

1305

1305

1610

2002

2500

3300

5100

6300

8974

Typ motoru

BM25/15

BM30/15

BM60/15

BM90/15

BM200/15

BM250/15

BM400/15

BM400/15-V

BM520/15

BM520/15-V

BM750/15

BM1100/15

BM1500/15

BM2000/15

BM2700/15

BM3800/15

BM5000/15

BM7000/15

BM7900/15

BM8000/15

BM9500/15

BM11500/15

Rýchlosť

4POLE

Odstredivá sila(kG)

24

31

55

78

207

250

404

404

500

500

709

1099

1451

2076

2721

3825

4988

6620

8180

8180

9012

11425



Rozmerový výkres – Vibračný elektromotor BM 200-15

rozmerový výkres vibračný elektromotor BM200-15

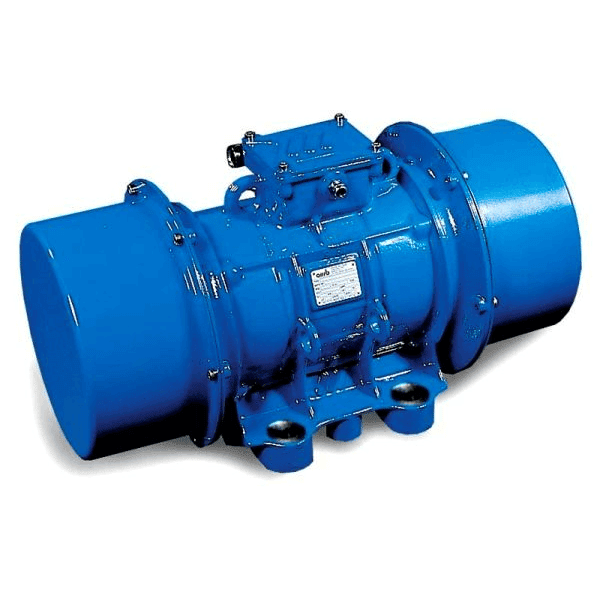

Fotografie – Vibračný elektromotor BM 200-15

vibračný elektromotor BM200-15

vibračný elektromotor BM200-15
