Šneková elektroprevodovka WGM110

290,00  227,00  bez DPH

Typ

WGM 110

Otvor pre vstupný hriadeľ

14 mm, 19 mm, 24 mm

Otvor pre výstupný hriadeľ

42 mm

Dostupné príruby

100B5, 112B5, 132B5, 80B5, 90B5

Dostupný prevodový pomer [i]

7,5 až 100

Hmotnosť

36 kg

Príslušenstvo na požiadanie

torzné rameno, príruby, hriadele, elektromotory

Popis

Šneková elektroprevodovka WGM110

Vysokokvalitné šnekové elektroprevodovky WGM majú širokospektrálne využitie.
Vyrobené z najkvalitnejších materiálov:

  • pevnostná strojárska oceľ
  • liatina hliníku a železa
  • vysoko kvalitné guferá a tesnenia s vysokou trvácnosťou
  • prvotriedny prevodovkový olej vysokej kvality
  • profesionálne CNC automatizované obrábanie ocele

Náš kvalifikovaný personál vám v prípade poteby ochotne poradí.

Elektroprevodovka WGM110 – prevádzkový faktor

Pre výber najlepšieho prevádzkového faktora elektroprevodovky je treba vziať do úvahy tieto parametre:

  • Druh záťaže ovládaného stroja : A – B – C
  • Denná prevádzka: hodiny/ deň
  • Spustná frekvencia : počet štartov / hodina

ZÁŤAŽ:

  • A – jednotná fa ≤ 0 3
  • B – mierne otrasy fa ≤ 3
  • C – ťažké otrasy fa ≤ 10

fa = Je / Jm

  • Je ( kgm2 ) moment zníženej externej zotrvačnosti u hnacieho hriadeľa
  • Jm ( kgm2 ) moment zotrvačnosti motora

Ak Vám čokoľvek nie je jasné, neváhajte a kontaktujte našu podporu na – prevodovky@vyboelectric.eu

Použitie šnekovej elektroprevodovky WGM110 – základný rozsah

  • A – Montážne linky, výťahy, závitovkové podávače pre ľahké materiály, plnivá, ventilátory, dopravníkové pásy pre ľahké materiály, kontrolné stroje, malé miešačky, čistiace stroje
  • B – Žeriavové mechanizmy, navíjacie zariadenia, baliace stroje, betónové miešačky, drevoobrábacie stroje, frézy, nákladné výťahy, navijaky, vyvažovačky, závitovacie stroje, stredné mixéry, pásové dopravníky pre ťažké materiály, posuvné dvere, prihnojovacie škrabky, skladacie stroje, prevodové lodičky
  • C – Lisy, miešačky pre ťažké materiály, drviče, nožnice, odstredivky, otáčajúce sa podpery, vŕtačky, navijaky a výťahy pre ťažké materiály, brúse sústruhy, kamenné mlyny, hámre, CAM lisy, korčekové elevátory, skladacie stroje, točne, čistiace bubny, vibračné prístroje

Bližšie informácie a montáž elektroprevodoviek

Pri montáži elektroprevodovky je potrebné vziať do úvahy nasledovné odporúčania:

  • Pred montážou jednotky na stroji skontrolujte správny smer otáčania výstupného hriadeľa
  • Ak sa prevodovka skladuje a nepoužíva po dlhšiu dobu (4 až 6 mesiacov) môžu nastať tieto problémy: ak tesnenie nie je ponorené do maziva vnútri jednotky, guma sa mohla držať na hriadeli alebo mohlo dôjsť k strate elasticity potrebnej pre korektné fungovanie prevodovky. V takom prípade sa odporúča tesnenie vymeniť za nové.
  • Ak je to možné, prevodovku by ste mali chrániť pred nepriaznivými poveternostnými podmienkami a rovnako pred slnečným žiarením.
  • Uistite sa, že sa motor správne ochladzuje zabezpečením dobrého priechodu vzduchu zo strany ventilátora.
  • Ak okolitá teplota klesne pod – 5 °C alebo stúpne nad +40 °C, kontaktujte technický servis
  • Konkrétne diely ako sú ozubené kolesá, remenice, hriadele, spojky a ostatné, musia byť namontované na duté alebo pevné hriadele pomocou špeciálnych závitových otvorov či iných systémov, ktoré s istotou zaistia ich správnu montáž.

Ak nechcete riskovať poškodenie ložísk alebo externých častí jednotky, je nutné namazať styčné plochy, aby sa zabránilo odretiu alebo oxidácii.

  • Pri jednotkách vybavených olejovými zátkami treba nahradiť uzavretú zátku použitú na dopravu ďalšou špeciálnou odvzdušňovacou zátkou
  • Je nutné skontrolovať správnu úroveň maziva pomocou špeciálneho ukazovateľa, ak taký existuje.
  • Pri štartovaní myslite na to, že sa nemôže hneď uplatniť maximálne zaťaženie.
  • V prípade, že existujú materiály či predmety, ktoré sa nachádzajú pod motorovým pohonom a môžu byť poškodené hoci aj nízkym únikom oleja, mali by ste zabezpečiť špeciálnu ochranu.

Technický katalóg ku šnekovým prevodovkám, ktorý je dostupný na našej stránke, vám okrem iného priblíži aj tieto údaje:

  • Popisný kľúč
  • Usporiadanie
  • Výberový príklad
  • Relevantné parametre
  • Relevantné dáta
  • Vyberané tabuľky k prevodovke
  • WGM výkonové parametre / PS – WGM
  • Výkonové parametre / WGM/WGM
  • Výkonové parametre / WGMHS
  • WGMHS/WGM výkonové parametre – rozmerový výkres
  • WGM rozmery
  • WGMHS rozmery PS-WGM
  • Rozmery WGM/WGM
  • Rozmery WGMHS/WGM
  • Montáž a príslušenstvo

Galéria

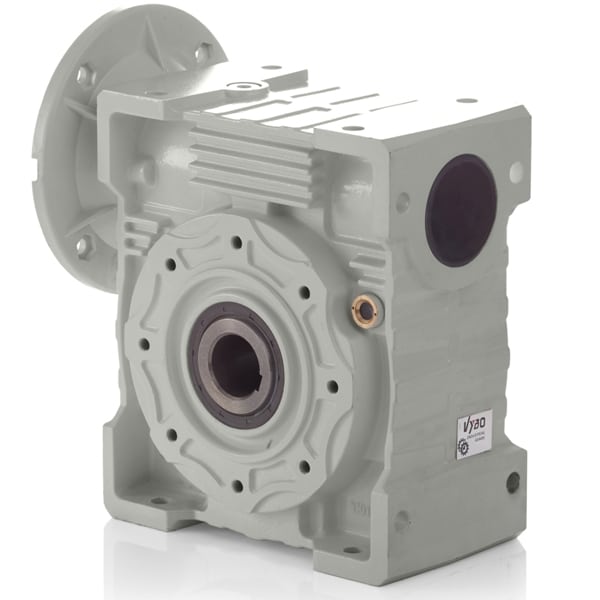

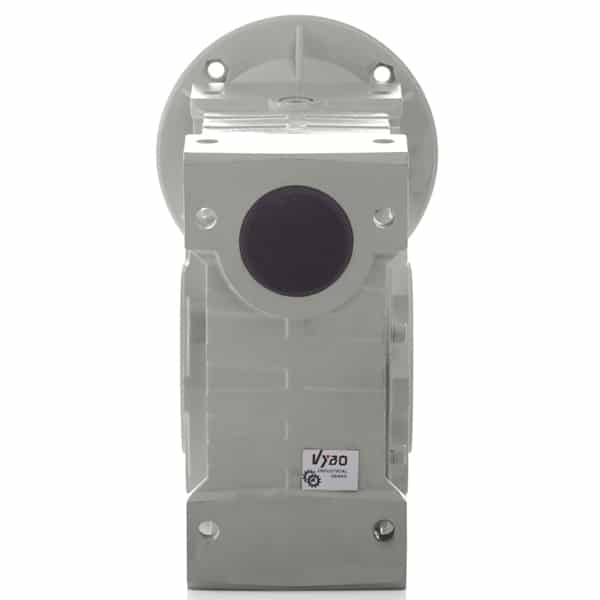

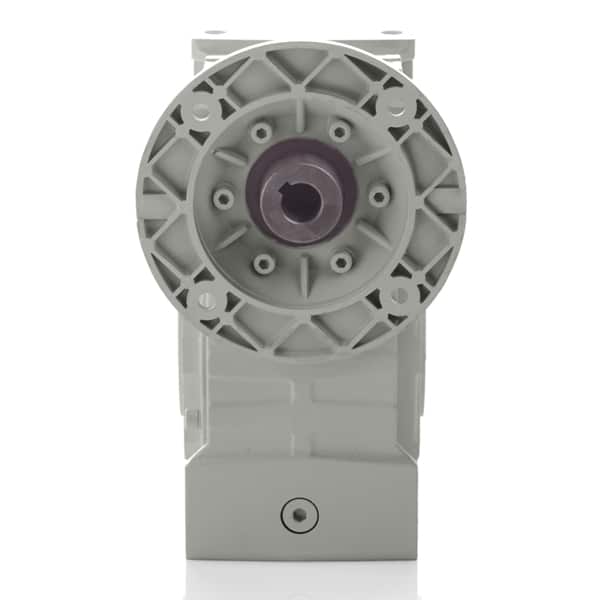

Šneková elektroprevodovka WGM110

šneková elektroprevodovka wgm110 šneková elektroprevodovka wgm110 šneková elektroprevodovka wgm110





Rozmery

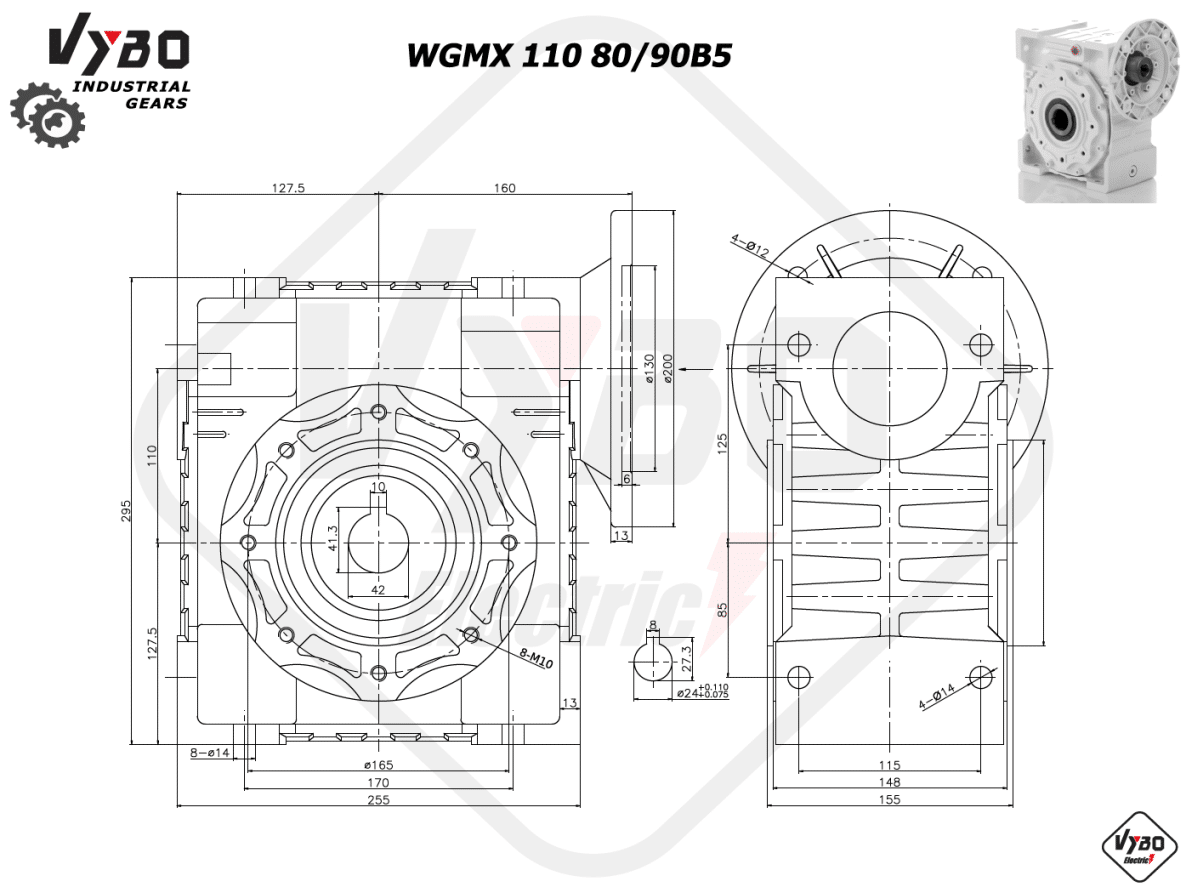

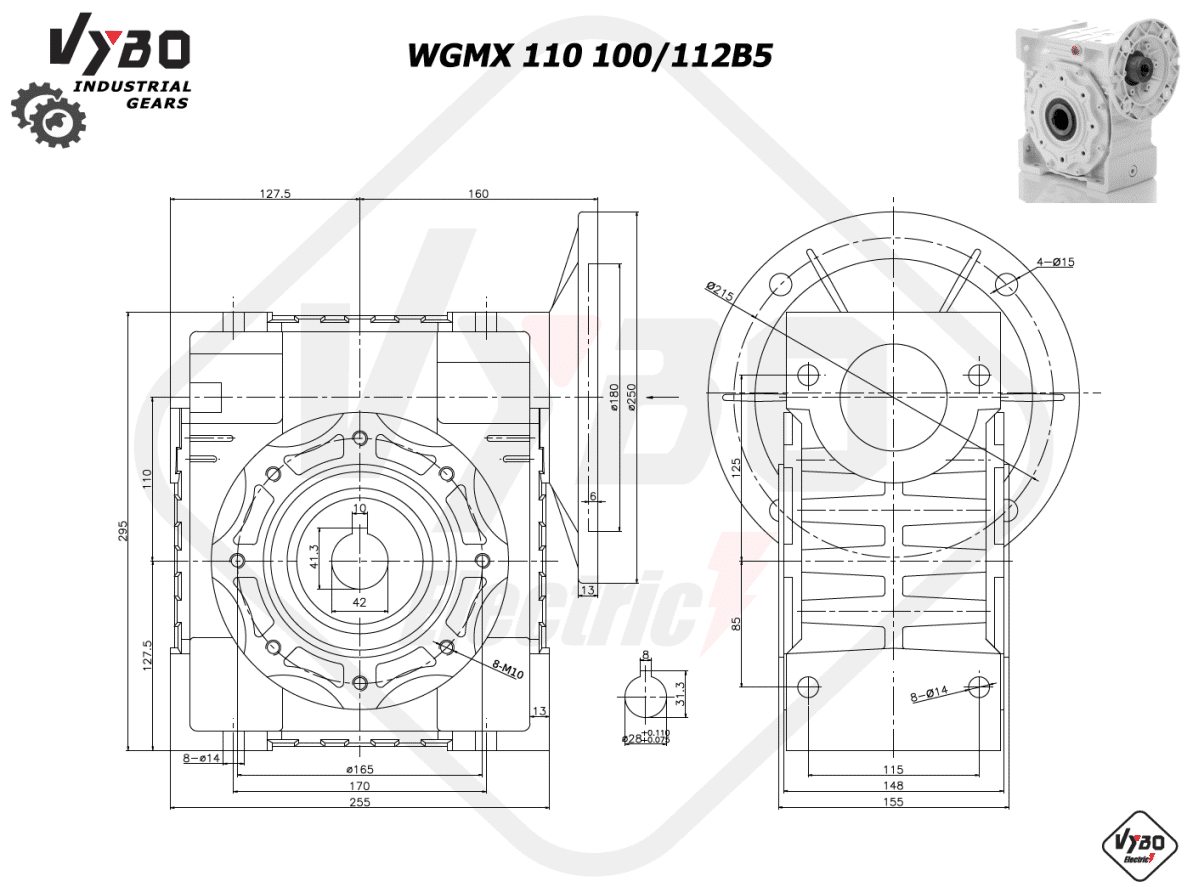

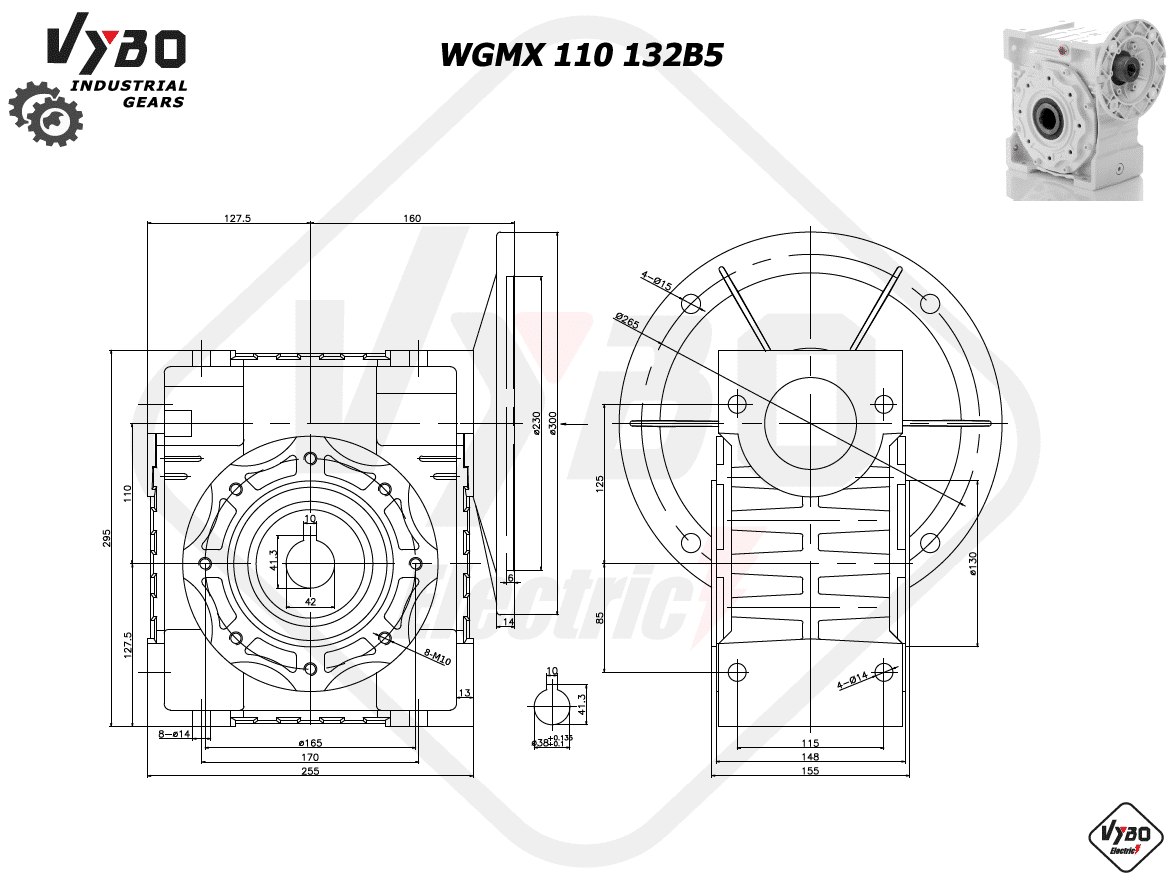

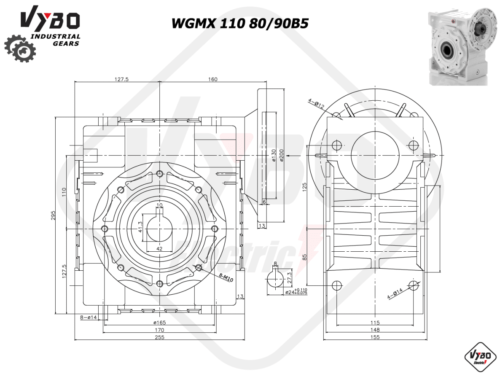

Rozmerový výkres – Šneková elektroprevodovka WGM110

šneková elektroprevodovka wgm110

Dátový list a technický katalóg



Tu si môžete pozrieť Dátový list pre Šnekovú prevodovku WGM110



Tu si môžete pozrieť technický katalóg šnekových prevodoviek
