Frekvenčný menič 90kW, V810-4T0900

Dlhý popis produktu

Frekvenčný menič V810-4T0900 pre presné riadenie 90 kW pohonov

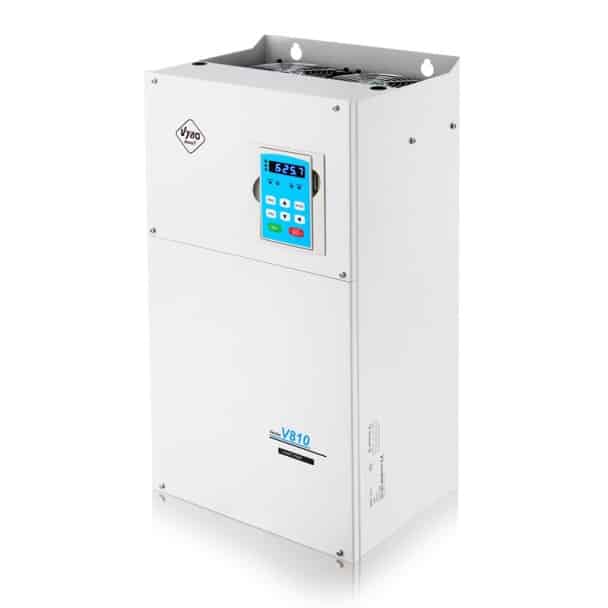

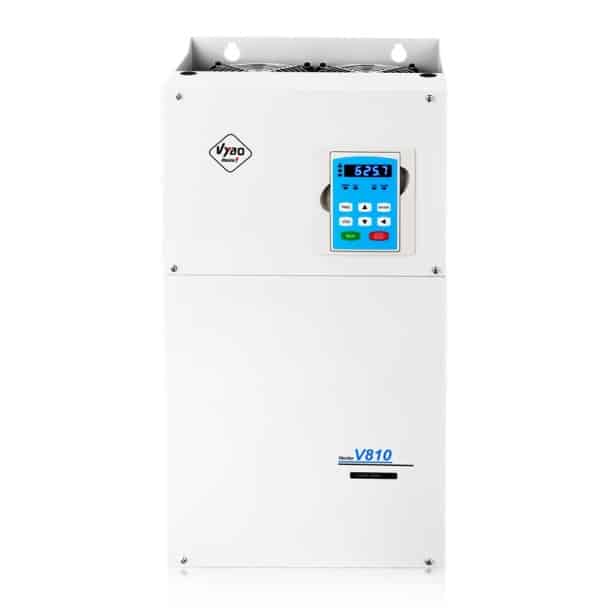

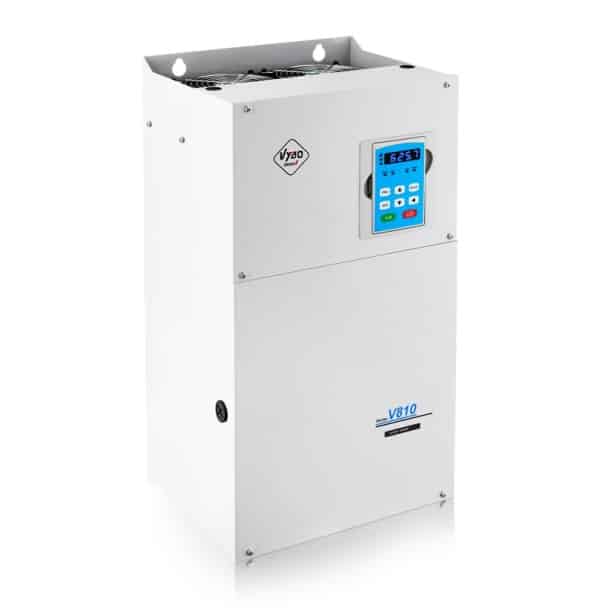

Frekvenčný menič V810-4T0900 je určený pre trojfázové napájanie 3 x 400 V a pre pohony s výkonom 90 kW. Ide o riešenie pre prevádzky, kde sa od meniča očakáva stabilný chod, presná odozva a vysoká úroveň integrácie do riadiaceho systému. Tento model patrí do konštrukčnej veľkosti C, má menovitý výstupný prúd 176 A, maximálny vstupný prúd 160 A, robustnú kovovú skriňu a rozmery 342 x 550 x 576 x 260 mm. Montáž je možná na stenu alebo do rozvádzača. Hmotnosť zariadenia je 30,6 kg, čo zodpovedá jeho výkonovej triede a priemyselnému určeniu.

Presné riadenie pre náročný proces

Tento model ponúka tri režimy riadenia. V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. Práve uzavretá slučka je dôležitá tam, kde je potrebná veľmi presná regulácia rýchlosti, stabilné správanie pohonu a spoľahlivá odozva aj pri zmenách záťaže. Menič podporuje maximálnu frekvenciu 0 až 300 Hz v režimoch SFVC a CLVC. Vo V/F režime je k dispozícii rozsah 0 až 3200 Hz. K dispozícii je digitálne nastavenie frekvencie s rozlíšením 0,01 Hz a nosná frekvencia v rozsahu 1 až 16 kHz, pričom sa automaticky nastavuje podľa charakteristiky zaťaženia.

Pre priemyselnú prax je dôležitá aj schopnosť doladiť správanie pohonu podľa konkrétneho motora. V810-4T0900 podporuje automatické ladenie parametrov motora, riadenie cez enkodér pomocou PG karty a tiež použitie resolvera. To pomáha všade tam, kde sa kladie dôraz na plynulý rozbeh, presné držanie otáčok, stabilitu krútiaceho momentu a opakovateľný výsledok procesu. Menič tak dobre zapadá do výrob, v ktorých sa mení charakter záťaže počas dňa, počas dávkovania alebo počas technologických prechodov.

Výbava, ktorá uľahčuje integráciu

Silnou stránkou modelu V810-4T0900 je výborná pripravenosť na začlenenie do automatizácie. K dispozícii je 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup až do 50 kHz. Všetky digitálne svorky pracujú s voľbou PNP alebo NPN. Pre analógové riadenie sú pripravené 2 analógové vstupy. Jeden podporuje 0 až 10 V a druhý 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná časť obsahuje 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom.

V komunikácii je štandardom MODBUS RTU. Zároveň je pripravená podpora pre PROFIBUS-DP a CanOpen ako voliteľné riešenie. Riadiaca doska má port pre PROFIBUS kartu alebo PG kartu, čo výrazne zjednodušuje prepojenie meniča s nadradeným systémom. Pre rozšírenie je k dispozícii aj voliteľná I/O karta. Práve táto kombinácia robí z modelu V810-4T0900 vhodnú voľbu pre moderné linky, v ktorých sa vyžaduje spoľahlivá komunikácia, spätná väzba a čistá integrácia do existujúcej architektúry riadenia.

Kontrola brzdenia, ochrany a prevádzkovej istoty

Pri dynamickom brzdení pracuje tento model s externou brzdovou jednotkou. Pre tento výkon je určený brzdový odpor 7500 W s hodnotou 6,3 Ω a brzdovým momentom 125 % pri 10 % ED. Takéto riešenie pomáha zvládať procesy s častým spomaľovaním, zmenami rýchlosti alebo s požiadavkou na kontrolovaný dobeh. V praxi je to dôležité pri technologických uzloch, kde pohon nesmie reagovať oneskorene ani nepresne.

Menič obsahuje aj viacero funkcií, ktoré zvyšujú prevádzkovú spoľahlivosť. K dispozícii je DC brzdenie, PID regulátor, automatická regulácia napätia AVR, rýchle obmedzenie prúdu, obmedzenie krútiaceho momentu v režime CLVC, časové riadenie a implementácia až 16 prednastavených rýchlostí cez jednoduchú PLC funkciu. Nechýba vstup pre PTC, PTO alebo TK tepelnú ochranu motora a bezpečnostná funkcia STO, pri ktorej menič po aktivácii nedodáva do motora energiu. Ochranný režim pokrýva skrat motora pri zapnutí, stratu výstupnej fázy, nadprúd, prepätie, podpätie, prehriatie aj preťaženie.

Prirodzené miesto v priemysle

V810-4T0900 sa uplatní v prevádzkach, kde je pohon súčasťou nepretržitého procesu a kde musí byť regulácia spoľahlivá aj pri vyššom výkone. Veľmi dobre zapadá do dopravníkových tratí, miešacích a homogenizačných systémov, drviacich a triediacich liniek, baliacich technológií, navíjacích a odvíjacích uzlov, extrúznych zariadení, ventilátorových systémov, čerpacích staníc, kompresorových zostáv aj zdvíhacích mechanizmov. Všade tam pomáha nastaviť chod tak, aby výroba pracovala pokojne, presne a s dobrou kontrolou parametrov.

Výhodou je aj pripravenosť na priemyselné prostredie. Menič je určený na vnútornú inštaláciu, pracuje pri teplote okolia od -10 °C do 40 °C, bez kondenzácie a pri relatívnej vlhkosti do 95 %. Pri správnom návrhu rozvádzača a kabeláže predstavuje V810-4T0900 spoľahlivý základ pre výkonné pohony, ktoré majú byť presné, komunikačne otvorené a pripravené na dlhodobú prevádzku.
