Frekvenčný menič 560kW, V810-4T5600

Dlhý popis produktu

Frekvenčný menič V810-4T5600 pre 560 kW pohony s dôrazom na elektrickú stabilitu a pripravenosť na veľké technológie

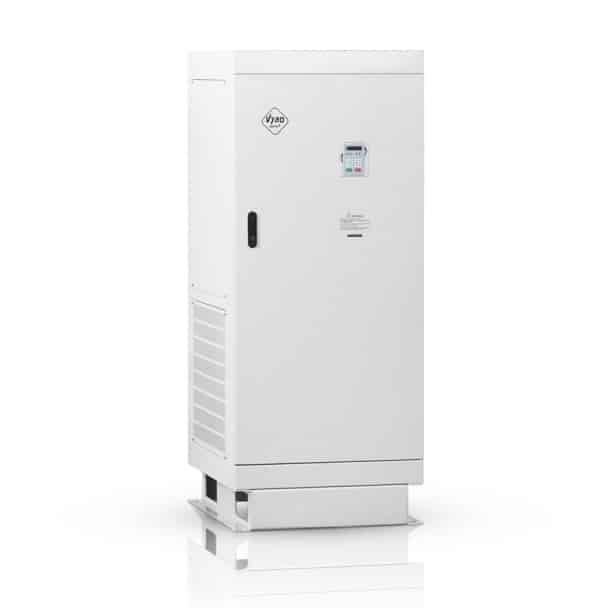

Frekvenčný menič V810-4T5600 je určený pre trojfázové napájanie 3 x 400 V a pre elektromotory s výkonom 560 kW. Tento model patrí do veľkosti F a je riešený ako samostatne stojaca kovová skriňa s rozmermi 650 x 1600 x 800 mm a s inštalačným rozmerom 600 x 700 x Φ14. Menovitý výstupný prúd dosahuje 950 A, maximálny vstupný prúd 920 A a hmotnosť zariadenia je 318 kg. Pri tejto výkonovej kategórii je rozhodujúce, aby menič dobre zapadol do výkonovej infraštruktúry prevádzky, spoľahlivo komunikoval s riadením a zároveň udržal motor pod presnou kontrolou počas celého pracovného cyklu.

Dôležitým prvkom je aj to, že meniče nad 250 kW majú vstavanú DC tlmivku, ktorá pomáha zlepšiť účinník. Pri vysokovýkonných technológiách to nie je detail navyše. Je to praktická vlastnosť, ktorá podporuje stabilitu elektrickej časti systému a lepšie zapadá do veľkých priemyselných inštalácií, kde sa rieši nielen motor, ale celý výkonový reťazec od napájania až po samotný proces.

Keď vysoký výkon nezaťažuje iba motor, ale celý systém

Model V810-4T5600 je vhodný do prevádzok, kde sa riešia veľké objemy materiálu, dlhé pracovné cykly a vysoké nároky na plynulosť. Dobre sa hodí pre veľké ventilátorové polia, rozsiahle čerpacie stanice, kompresorové hospodárstvo, dopravníkové trate, miešacie a homogenizačné technológie, extrúzne linky, navíjacie a odvíjacie systémy, drviace celky, triediace uzly aj zariadenia v chemickej, vodohospodárskej alebo spracovateľskej prevádzke. V takýchto aplikáciách rozhoduje každá odchýlka. Ak sa vysoký výkon správa neisto, prejaví sa to okamžite na celom procese.

Práve preto je pri tomto modeli dôležitá kombinácia výkonu, elektrickej stability a kvalitnej regulácie. Nejde iba o to, aby pohon bežal. Dôležité je, aby mal čitateľný rozbeh, pokojný prechod medzi rýchlosťami a stabilnú odozvu pri zmene záťaže. V praxi to znamená menej nechcených výkyvov, lepšie držanie nastavených parametrov a vyššiu istotu pri dlhodobej prevádzke.

Riadenie motora bez zbytočne nervóznej odozvy

V810-4T5600 podporuje V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. Táto trojica režimov dáva projektantom aj servisným technikom priestor zvoliť presne taký spôsob riadenia, aký vyžaduje mechanika zariadenia. Pri uzavretej slučke je výhodou stabilnejšie držanie rýchlosti, presnejšia reakcia pri kolísaní zaťaženia a lepšia kontrola nad pohybom v náročnejších pracovných stavoch.

V režimoch SFVC a CLVC je k dispozícii frekvenčný rozsah 0 až 300 Hz. Vo V/F režime pracuje menič v rozsahu 0 až 3200 Hz. Digitálne nastavenie frekvencie má rozlíšenie 0,01 Hz. Nosná frekvencia pracuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. Menič podporuje aj automatické ladenie parametrov motora. To pomáha lepšie prispôsobiť menič konkrétnemu pohonu a dosiahnuť kultivovanejšie správanie už od prvého nastavenia.

Komunikačné karty, signály a priestor pre rozšírenie

Pri modeli tejto triedy je veľmi dôležité, ako ľahko sa dá začleniť do nadradeného riadenia. MODBUS RTU je zabudovaný štandard. Ako opcia sú k dispozícii PROFIBUS-DP a CanOpen. Riadiaca doska obsahuje port pre PROFIBUS kartu alebo PG kartu, čo vytvára priestor pre presnejšiu spätnú väzbu a pre doplnenie komunikácie podľa projektu. Práve možnosť používať komunikačné karty je jedným z hlavných benefitov série V810 a má význam všade tam, kde sa vyžaduje maximálna optimalizácia integrácie.

Základná výbava zahŕňa 8 digitálnych vstupov. Svorka X8 podporuje vysokorýchlostný impulzný vstup do 50 kHz. Všetky digitálne svorky je možné používať v režime PNP alebo NPN. K dispozícii sú 2 analógové vstupy, z ktorých jeden podporuje 0 až 10 V a druhý 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná časť obsahuje 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Menič je pripravený aj na doplnenie vstupných a výstupných kariet, čo je dôležité pri rozsiahlych technológiách s individuálnymi požiadavkami na logiku riadenia.

Brzdenie a ochrany pre dlhý pracovný deň

Pri modeli V810-4T5600 sa používa externá brzdová jednotka. Pre tento výkon je určený brzdový odpor 20000*3 W s hodnotou 2,5*3 Ω a s brzdovým momentom 125 % pri 10 % ED. Externá brzdová jednotka pomáha pri procesoch, kde je dôležité kontrolované spomaľovanie, presný dobeh alebo opakované prechody medzi rýchlostnými stavmi. Pri takto výkonnom pohone je práve stabilita pri brzdení jedným z parametrov, ktoré majú priamy dopad na prevádzkovú istotu.

Menič zároveň ponúka DC brzdenie, PID regulátor, automatickú reguláciu napätia AVR, rýchle obmedzenie prúdu a obmedzenie krútiaceho momentu v režime CLVC. K dispozícii je aj implementácia až 16 prednastavených rýchlostí cez jednoduchú PLC funkciu. Nechýba vstup pre PTC, PTO alebo TK ochranu motora a bezpečnostná funkcia STO. Model je určený pre vnútornú inštaláciu, pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu. V810-4T5600 tak predstavuje riešenie pre veľké priemyselné systémy, kde sa vysoký výkon spája s požiadavkou na stabilnú elektrickú stranu, presné riadenie a kvalitnú integráciu do automatizácie.
