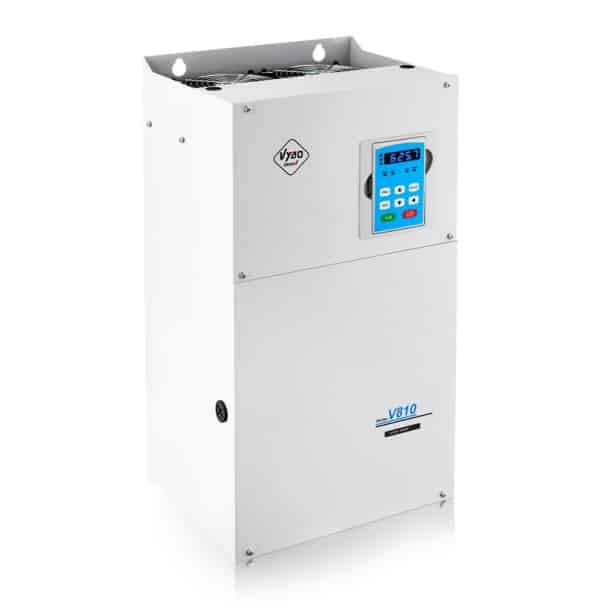

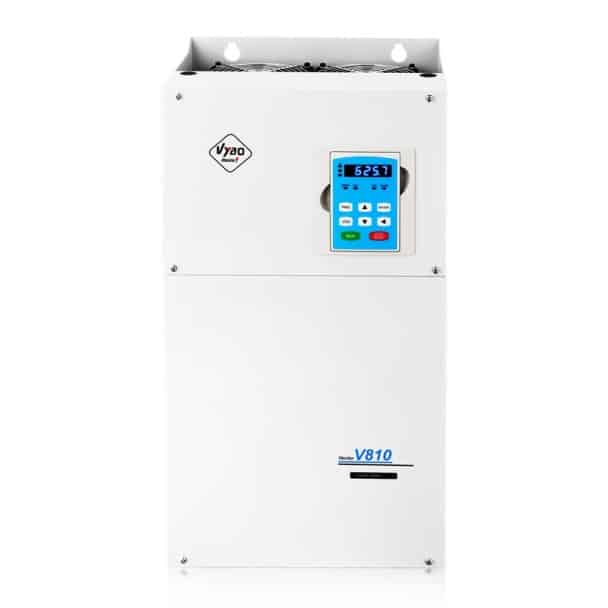

Frekvenčný menič 400kW, V810-4T4000

Dlhý popis produktu

Frekvenčný menič V810-4T4000 pre 400 kW pohony s presným riadením a robustným vyhotovením

Frekvenčný menič V810-4T4000 je určený pre trojfázové napájanie 3 x 400 V a pre elektromotory s výkonom 400 kW. Tento model patrí do veľkosti F, má menovitý výstupný prúd 690 A, maximálny vstupný prúd 670 A, odporúčaný prierez napájania 4x(3×185) mm2 a odporúčané poistky 1000 A. Hmotnosť zariadenia je 280 kg. Ide o samostatne stojace vyhotovenie s kovovou skriňou, s rozmermi 600 x 1600 x 800 mm a s inštalačným rozmerom 550 x 700 x Φ14. Už samotné vyhotovenie napovedá, že ide o menič pripravený pre veľké technologické celky, kde je dôležitá nielen výkonová rezerva, ale aj stabilita, prehľadná výbava a dlhodobá spoľahlivosť.

Pri výkone 400 kW sa menič často stáva jedným z rozhodujúcich prvkov celej technológie. Nestačí, aby vedel iba meniť frekvenciu. Musí držať tempo výroby, presne reagovať na zmeny záťaže, zostať čitateľný pre riadiaci systém a zároveň zvládať dlhodobú priemyselnú prevádzku bez zbytočných výpadkov. V810-4T4000 je navrhnutý práve pre takéto úlohy. Spája vysoký výkon, bohatú komunikačnú pripravenosť a funkcie, ktoré pomáhajú udržať proces pod kontrolou v celom prevádzkovom rozsahu.

Riadenie, ktoré drží veľký výkon pod kontrolou

Model podporuje V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. To znamená, že je možné nastaviť menič od jednoduchšieho spôsobu riadenia až po presné vektorové riadenie tam, kde sa vyžaduje veľmi stabilná odozva systému. Uzavretá slučka je dôležitá všade tam, kde má byť rýchlosť presne vedená, kde sa mení záťaž a kde aj menšie odchýlky môžu ovplyvniť výsledok procesu. Práve preto je tento model vhodný do technológií, kde je vysoký výkon spojený s nárokom na presnosť a pokojný chod.

V režimoch SFVC a CLVC podporuje menič frekvenčný rozsah 0 až 300 Hz. Vo V/F režime pracuje v rozsahu 0 až 3200 Hz. Digitálne nastavenie frekvencie má rozlíšenie 0,01 Hz. Nosná frekvencia sa pohybuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. To pomáha lepšie prispôsobiť chod konkrétnemu motoru aj mechanike zariadenia. K dispozícii je aj automatické ladenie parametrov motora, čo má význam pri presnejšom naladení celého pohonu na reálne prevádzkové podmienky.

Takáto kombinácia je užitočná vo veľkých ventilátorových systémoch, v čerpacích staniciach, pri kompresorových zostavách, v dopravníkových technológiách, pri miešaní, homogenizácii, navíjaní, odvíjaní, extrúzii aj v ďalších náročných priemyselných procesoch. V každom z týchto prostredí pomáha menič udržať presný priebeh riadenia, lepšiu stabilitu pri zmenách pracovného bodu a pokojnejšie správanie celej technológie.

Komunikácia a rozšírenie bez obmedzenia na základnú výbavu

V810-4T4000 je pripravený na komunikáciu s nadradeným riadením a na rozšírenie podľa potrieb projektu. Štandardne je zabudovaný MODBUS RTU. Ako opcia je k dispozícii PROFIBUS-DP a CanOpen. Riadiaca doska obsahuje port pre PROFIBUS kartu alebo PG kartu, čo dáva priestor na presnejšie riadenie, spätnú väzbu a lepšie začlenenie meniča do komplexnej automatizácie. Práve možnosť využívať PROFIBUS karty a ďalšie rozširujúce riešenia patrí medzi dôležité výhody série V810 pri moderných priemyselných projektoch.

Z pohľadu signálov ponúka menič 8 digitálnych vstupov. Svorka X8 podporuje vysokorýchlostný impulzný vstup do 50 kHz. Všetky digitálne svorky umožňujú voľbu PNP alebo NPN. K dispozícii sú 2 analógové vstupy, z ktorých jeden pracuje s rozsahom 0 až 10 V a druhý podporuje 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná časť zahŕňa 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Menič je vybavený aj portom pre PG karty, ktoré možno použiť s enkodérom alebo resolverom. Pri náročnejších riešeniach je dôležitá aj možnosť dopĺňať vstupné a výstupné karty podľa konkrétnej technológie.

Brzdenie a ochranné funkcie pre stabilný pracovný cyklus

Pri modeli V810-4T4000 sa používa externá brzdová jednotka. Pre tento výkon je určený brzdový odpor 14000*3 W s hodnotou 2,5*3 Ω a s brzdovým momentom 125 % pri 10 % ED. Externá brzdová jednotka je dôležitá pri procesoch, kde sa pravidelne spomaľuje, kde sa mení dynamika chodu alebo kde je presný dobeh súčasťou správnej funkcie celej technológie. Pri veľkých výkonoch má správne navrhnuté brzdenie zásadný vplyv na stabilitu aj na prevádzkovú istotu.

Menič obsahuje DC brzdenie, PID regulátor, automatickú reguláciu napätia AVR, rýchle obmedzenie prúdu a obmedzenie krútiaceho momentu v režime CLVC. K dispozícii je aj implementácia až 16 prednastavených rýchlostí pomocou jednoduchej PLC funkcie. Nechýba vstup pre PTC, PTO alebo TK ochranu motora a bezpečnostná funkcia STO, pri ktorej menič po aktivácii nedodáva do motora energiu. Ochranný režim pokrýva skrat motora pri zapnutí, stratu výstupnej fázy, nadprúd, prepätie, podpätie, prehriatie a preťaženie. V G režime menič zvláda 60 s pri 150 % menovitého prúdu a 3 s pri 180 % menovitého prúdu, čo prináša rezervu pre náročnejšie prevádzkové stavy.

Priemyselné vyhotovenie pre náročnú prevádzku

Samostatne stojace vyhotovenie s kovovou skriňou je vhodné do projektov, kde je potrebné pracovať s veľkým výkonom a zároveň zachovať prehľadné usporiadanie zariadenia. Model V810-4T4000 je určený pre vnútornú inštaláciu, pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu. Vďaka robustnému vyhotoveniu, presnému riadeniu a širokej komunikačnej výbave predstavuje spoľahlivý základ pre technológie, kde musí byť 400 kW výkon dostupný dlhodobo, presne a s vysokou úrovňou kontroly.
