Frekvenčný menič 355kW, V810-4T3550

Dlhý popis produktu

Frekvenčný menič V810-4T3550 pre 355 kW pohony v presne riadených priemyselných systémoch

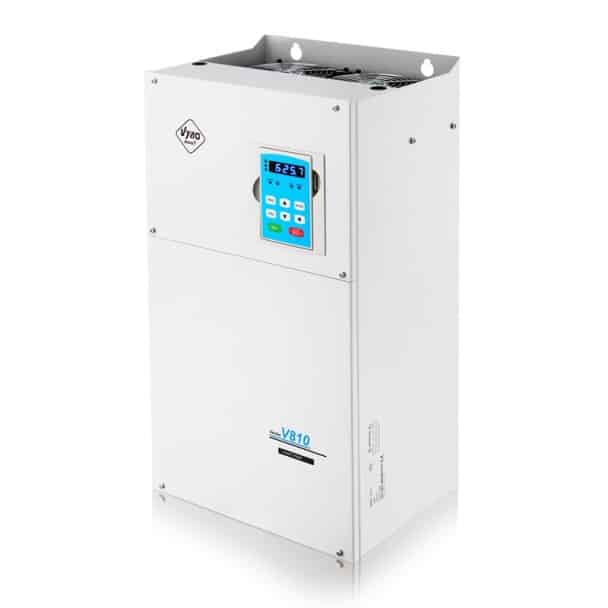

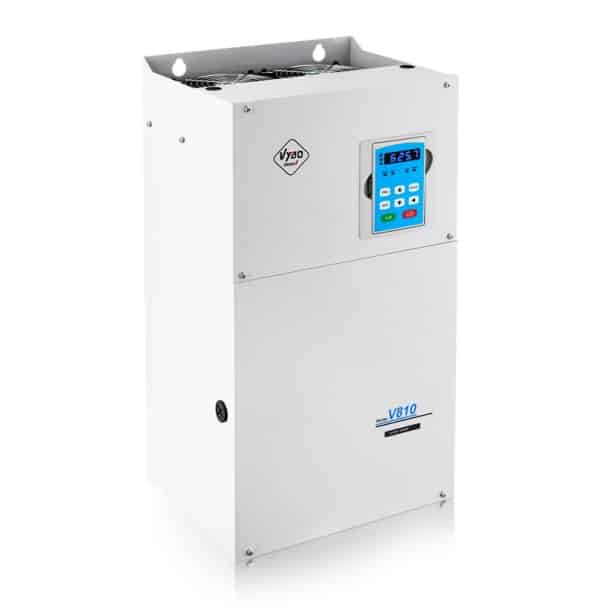

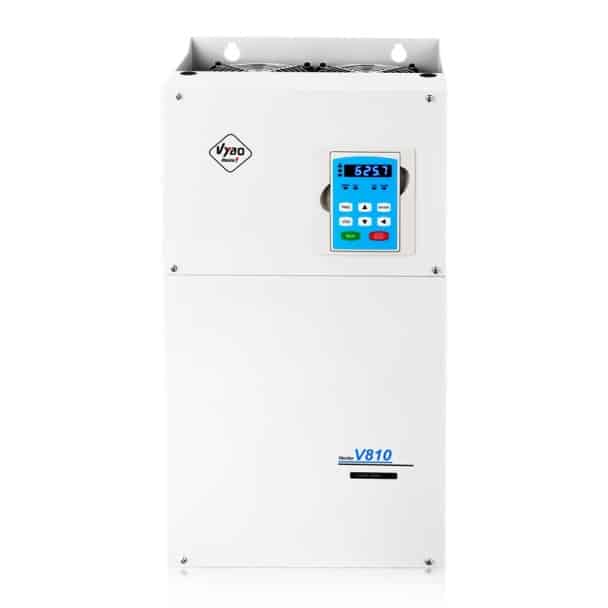

Frekvenčný menič V810-4T3550 je určený pre trojfázové napájanie 3 x 400 V a pre riadenie elektromotorov s výkonom 355 kW. Tento model pracuje s menovitým výstupným prúdom 640 A, maximálnym vstupným prúdom 620 A, odporúčaným prierezom napájania 4x(3×185) mm2 a odporúčanými poistkami 800 A. Hmotnosť zariadenia je 196 kg. Model sa dodáva vo vyhotovení E1 bez DC tlmivky alebo E2 s DC tlmivkou. Obe vyhotovenia vychádzajú z rovnakej riadiacej platformy a sú určené pre náročné priemyselné nasadenie.

Pri výkone 355 kW už býva menič prirodzenou súčasťou väčšieho technologického celku. Nejde iba o samotné riadenie otáčok, ale aj o to, ako spoľahlivo zariadenie komunikuje so systémom, ako presne reaguje na príkazy a ako stabilne udrží chod v dlhodobom zaťažení. Práve tu má V810-4T3550 silné miesto. Je pripravený pracovať v prevádzkach, kde sa od meniča očakáva vysoká miera riadenia, bohatá výbava a čisté zapojenie do automatizácie bez zbytočných kompromisov.

Riadenie, ktoré dáva procesu istotu

Tento model podporuje V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. Takáto kombinácia dáva veľký priestor na nastavenie meniča podľa charakteru mechaniky aj podľa požadovanej presnosti regulácie. Pri uzavretej slučke je dôležité najmä to, že systém môže pracovať s presnejšou spätnou väzbou a so stabilnejším držaním rýchlosti aj pri kolísaní zaťaženia. To je podstatné v procesoch, kde musí byť výsledok opakovateľný a kde aj menšia nepresnosť znamená zásah do kvality výroby.

V režimoch SFVC a CLVC podporuje menič frekvenčný rozsah 0 až 300 Hz. Vo V/F režime je k dispozícii rozsah 0 až 3200 Hz. Digitálne nastavenie frekvencie má rozlíšenie 0,01 Hz. Nosná frekvencia pracuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. K dispozícii je aj automatické ladenie parametrov motora, čo pomáha prispôsobiť riadenie konkrétnemu motoru a reálnemu správaniu pohonu v technológii. Takéto možnosti majú význam všade tam, kde sa pohon stáva priamo súčasťou presného výrobného rytmu.

Model V810-4T3550 sa preto prirodzene uplatní v linkách s koordinovaným pohybom, v rozsiahlych ventilátorových a čerpacích systémoch, v ťažkých dopravníkových celkoch, v spracovateľských zariadeniach, pri navíjaní a odvíjaní materiálu, v extrúznych technológiách, pri miešaní, homogenizácii, dávkovaní, kompresii aj v ďalších procesoch, kde rozhoduje stabilita, presnosť a dlhodobá spoľahlivosť riadenia.

Komunikačná pripravenosť pre modernú automatizáciu

Jednou z hlavných predností série V810 je vysoká úroveň pripravenosti na integráciu. Aj pri modeli V810-4T3550 je štandardom MODBUS RTU. Ako opcia sú dostupné PROFIBUS-DP a CanOpen. Riadiaca doska obsahuje port pre PROFIBUS kartu alebo PG kartu, čo je dôležité pri riešeniach, kde sa požaduje presná komunikácia, spätná väzba a spoľahlivé napojenie na nadradený systém. Práve možnosť používať PROFIBUS karty patrí medzi praktické výhody tejto série v priemyselných projektoch s vyššími nárokmi na riadenie.

Základná I/O výbava je dostatočne široká pre väčšinu náročných aplikácií. Menič ponúka 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup do 50 kHz. Digitálne svorky umožňujú voľbu PNP alebo NPN. Pre analógové riadenie sú pripravené 2 analógové vstupy. Jeden podporuje 0 až 10 V a druhý 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná časť zahŕňa 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. K dispozícii je aj port pre PG karty s podporou enkodéra alebo resolvera. Dôležitá je tiež možnosť dopĺňať vstupné a výstupné karty podľa potrieb konkrétneho projektu, čo zlepšuje flexibilitu pri návrhu technológie.

Stabilita pri brzdení a istota pri prechodových stavoch

Pri modeli V810-4T3550 sa používa externá brzdová jednotka. Pre tento výkon je určený brzdový odpor 17000*2 W s hodnotou 2,5*2 Ω a s brzdovým momentom 125 % pri 10 % ED. Externá brzdová jednotka je dôležitým prvkom všade tam, kde sa systém pravidelne spomaľuje, kde sa pracuje s dynamickými zmenami rýchlosti alebo kde je presný dobeh súčasťou kvality výrobného procesu. Pri vysokovýkonných pohonoch nejde iba o zvládnutie špičky pri rozbehu, ale aj o kultivované správanie počas celého cyklu. Práve v týchto stavoch má správne navrhnuté brzdenie veľký význam.

Menič je vybavený aj funkciami, ktoré podporujú stabilný a čitateľný chod. K dispozícii je DC brzdenie, zabudovaný PID regulátor, automatická regulácia napätia AVR, rýchle obmedzenie prúdu a obmedzenie krútiaceho momentu v režime CLVC. Implementovaných môže byť až 16 prednastavených rýchlostí cez jednoduchú PLC funkciu. Nechýba vstup pre PTC, PTO alebo TK tepelnú ochranu motora a ani bezpečnostná funkcia STO, pri ktorej menič po aktivácii nedodáva do motora energiu.

Spoľahlivý základ pre dlhodobé priemyselné nasadenie

Ochranný režim pokrýva skrat motora pri zapnutí, stratu výstupnej fázy, nadprúd, prepätie, podpätie, prehriatie a preťaženie. V G režime menič zvláda 60 s pri 150 % menovitého prúdu a 3 s pri 180 % menovitého prúdu, čo prináša dôležitú rezervu pri krátkodobo náročnejších stavoch. Model je určený pre vnútornú inštaláciu, pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu.

Frekvenčný menič V810-4T3550 je preto vhodný pre projekty, kde sa spája vysoký výkon, presné vektorové riadenie, rozšíriteľná komunikácia a maximálna kvalita integrácie do moderného priemyselného systému. Ide o riešenie pre prevádzky, ktoré potrebujú mať 355 kW pohon pod stabilnou kontrolou počas celej prevádzky, nielen v jednom pracovnom bode.
