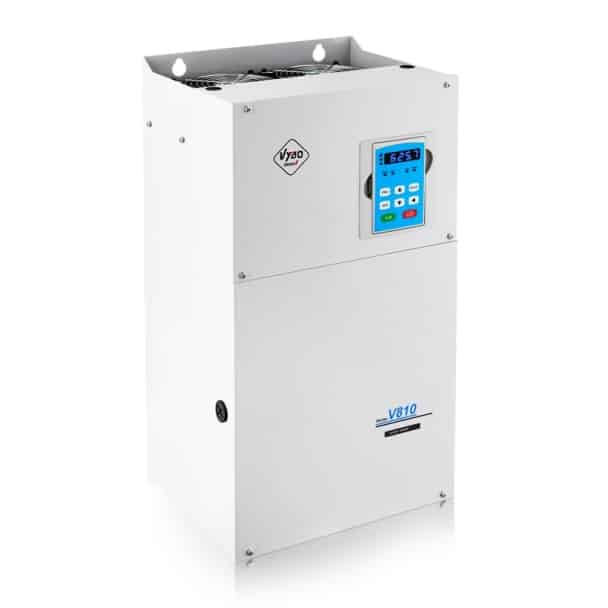

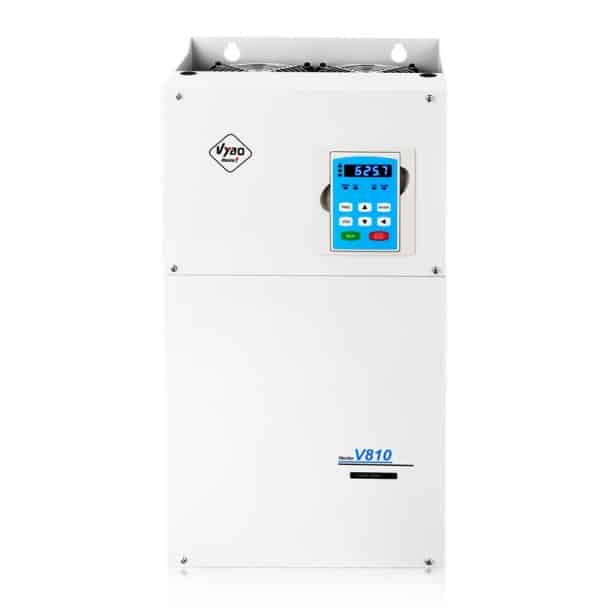

Frekvenčný menič 315kW, V810-4T3150

Dlhý popis produktu

Frekvenčný menič V810-4T3150 pre presné riadenie 315 kW pohonov

Frekvenčný menič V810-4T3150 je určený pre trojfázové napájanie 3 x 400 V a pre pohony s výkonom 315 kW. Tento model pracuje s menovitým výstupným prúdom 600 A a maximálnym vstupným prúdom 580 A. Odporúčaný prierez napájania je 3x(3×185) mm2 a odporúčané poistky 800 A. Menič sa dodáva vo vyhotovení E1 bez DC tlmivky alebo E2 s DC tlmivkou. Obe vyhotovenia sú určené na montáž na stenu alebo do rozvádzača a vychádzajú z rovnakej výkonovej a riadiacej platformy.

Pri výkone 315 kW je dôležité, aby menič zvládal nielen samotné riadenie frekvencie, ale aj stabilnú odozvu pri zmenách zaťaženia, plynulé prechody medzi režimami a spoľahlivé správanie v dlhodobej prevádzke. Práve v tom je V810-4T3150 presvedčivý. Je navrhnutý pre priemyselné projekty, kde sa očakáva vysoká kvalita riadenia, pripravenosť na komunikáciu a možnosť detailného prispôsobenia podľa konkrétnej technológie.

Riadiaci systém pripravený na náročné procesy

Menič ponúka V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. To vytvára široký priestor pre nastavenie podľa charakteru pohonu a podľa požadovanej presnosti regulácie. Vektorové riadenie s uzavretou slučkou je dôležité všade tam, kde má byť chod stabilný, presný a dobre predvídateľný aj pri kolísaní záťaže. Takéto riadenie pomáha udržať pokojnejšiu prevádzku a presnejšiu odozvu systému v celom pracovnom rozsahu.

Model podporuje frekvenčný rozsah 0 až 300 Hz v režimoch SFVC a CLVC. Vo V/F režime pracuje v rozsahu 0 až 3200 Hz. Digitálne nastavenie frekvencie má rozlíšenie 0,01 Hz. Nosná frekvencia sa pohybuje v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia. K dispozícii je aj automatické ladenie parametrov motora, čo pomáha pri presnejšom prispôsobení meniča konkrétnemu motoru a jeho reálnym prevádzkovým podmienkam.

Komunikácia a integrácia bez zbytočných obmedzení

Jednou z kľúčových stránok modelu V810-4T3150 je pripravenosť na začlenenie do modernej automatizácie. Štandardne je k dispozícii MODBUS RTU. Ako opcia sú podporované PROFIBUS-DP a CanOpen. Riadiaca doska obsahuje port pre PROFIBUS kartu alebo PG kartu, čo vytvára dobrý základ pre prepojenie s nadradeným systémom a pre rozšírenie funkcií podľa požiadaviek projektu. Práve možnosť používať PROFIBUS karty a dopĺňať ďalšie riešenia je jedným z dôležitých argumentov tejto série pri náročnej priemyselnej integrácii.

Základná výbava zahŕňa 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup do 50 kHz. Všetky digitálne svorky umožňujú voľbu PNP alebo NPN. K dispozícii sú 2 analógové vstupy, z ktorých jeden podporuje 0 až 10 V a druhý 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná časť ponúka 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Menič je vybavený aj portom pre PG karty, ktoré možno použiť s enkodérom alebo resolverom. To všetko pomáha pri presnej regulácii, spätnej väzbe a flexibilnom návrhu celého systému.

Brzdenie, ochrana a prevádzková stabilita

Pri modeli V810-4T3150 sa používa externá brzdová jednotka. Pre tento výkon je určený brzdový odpor 16000*2 W s hodnotou 2,5*2 Ω. Brzdiaci moment je uvedený 125 % pri 10 % ED. Externá brzdová jednotka pomáha udržať lepšiu kontrolu pri spomaľovaní, pri dynamických zmenách pracovného režimu a pri procesoch, kde je presný dobeh dôležitou súčasťou technológie.

Menič zároveň ponúka bohatú sadu funkcií, ktoré podporujú spoľahlivý chod zariadenia. K dispozícii je DC brzdenie, zabudovaný PID regulátor, automatická regulácia napätia AVR, rýchle obmedzenie prúdu a obmedzenie krútiaceho momentu v režime CLVC. Implementovaných môže byť až 16 prednastavených rýchlostí pomocou jednoduchej PLC funkcie. Nechýba vstup pre PTC, PTO alebo TK tepelnú ochranu motora a ani bezpečnostná funkcia STO, pri ktorej menič po aktivácii nedodáva do motora energiu.

Ochranný režim pokrýva skrat motora pri zapnutí, stratu výstupnej fázy, nadprúd, prepätie, podpätie, prehriatie a preťaženie. Z pohľadu prevádzky je dôležitá aj vysoká preťažiteľnosť v G režime, kde menič zvláda 60 s pri 150 % menovitého prúdu a 3 s pri 180 % menovitého prúdu. Takéto parametre dávajú istotu v procesoch, kde dochádza ku krátkodobo zvýšenému zaťaženiu alebo kde sa vyžaduje spoľahlivý záber pri náročnejšom rozbehu.

Priemyselný menič pre dlhodobú prevádzku

V810-4T3150 je určený pre vnútornú inštaláciu. Pracuje pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu. Svojím vybavením, komunikačnými možnosťami a presným riadením je pripravený pre rozsiahle priemyselné technológie, kde sa kladie dôraz na kvalitu regulácie, spoľahlivú integráciu a vysokú úroveň technickej výbavy. Je to riešenie pre projekty, v ktorých má byť výkon 315 kW pod pevnou kontrolou a kde sa od meniča očakáva viac než len základná zmena frekvencie.
