Frekvenčný menič 132kW, V810-4T1320

Dlhý popis produktu

Frekvenčný menič V810-4T1320 pre 132 kW pohony s dôrazom na riadenie a integráciu

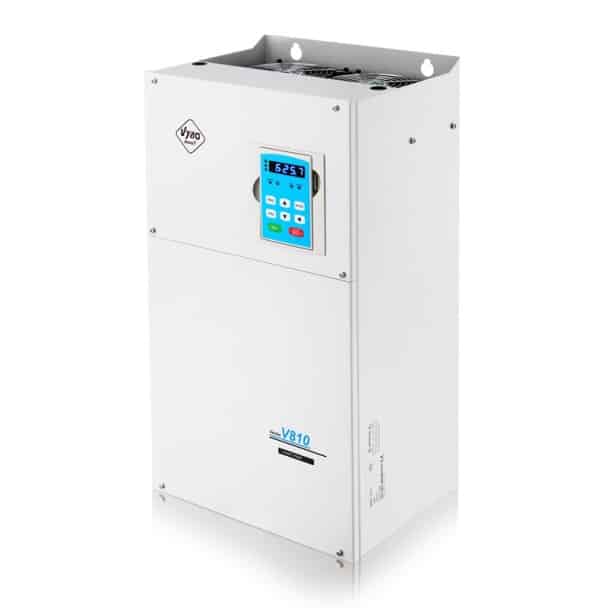

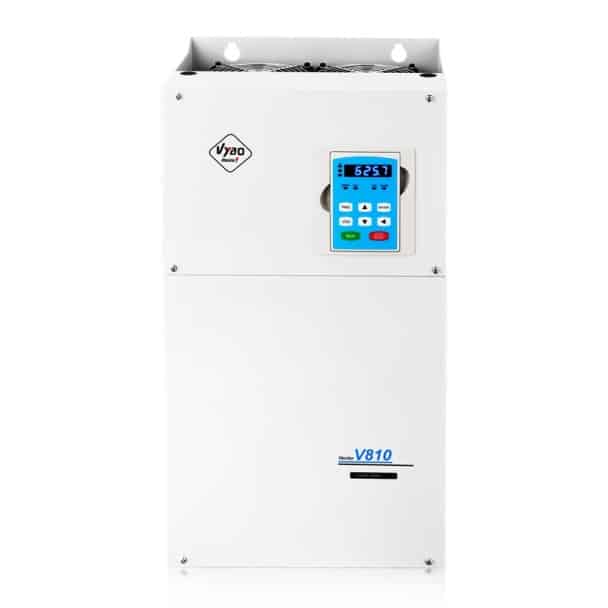

Frekvenčný menič V810-4T1320 je navrhnutý pre trojfázové napájanie 3 x 400 V a pre pohony s výkonom 132 kW. V tejto výkonovej triede je dôležité nielen samotné riadenie otáčok, ale aj stabilita prevádzky, kvalitná komunikácia s nadradeným systémom a priestor pre presné nastavenie podľa technológie. Tento model patrí do veľkosti C, má menovitý výstupný prúd 253 A, maximálny vstupný prúd 240 A, odporúčaný prierez napájania 1x(3×120) mm2 a odporúčané poistky 315 A. Kovová skriňa, rozmery 342 x 550 x 576 x 260 mm, montážny rozmer 270 x 560 x Φ9 a hmotnosť 51,5 kg predurčujú tento menič pre seriózne priemyselné nasadenie na stenu alebo do rozvádzača.

Riadenie, ktoré sa prispôsobí charakteru prevádzky

V810-4T1320 ponúka tri režimy riadenia. V/F skalárne riadenie, SFVC vektorové riadenie s otvoreným okruhom a CLVC vektorové riadenie s uzavretou slučkou. Táto kombinácia dáva široký priestor pre nastavenie pohonu podľa toho, čo technológia skutočne potrebuje. Vektorové riadenie s uzavretou slučkou je vhodné tam, kde je potrebná presná spätná väzba, pokojný chod a stabilné držanie rýchlosti aj pri meniacej sa záťaži. Menič podporuje rozsah 0 až 300 Hz v režimoch SFVC a CLVC, vo V/F režime pracuje v rozsahu 0 až 3200 Hz. Digitálne nastavenie frekvencie má rozlíšenie 0,01 Hz. Nosná frekvencia je v rozsahu 1 až 16 kHz a automaticky sa nastavuje podľa charakteristiky zaťaženia.

Význam tohto riešenia je zrejmý v prevádzkach, kde sa menia pracovné stavy počas smeny, pri prechode medzi dávkami alebo pri rozbehu ťažších mechanických sústav. Menič vie pomôcť udržať plynulosť chodu pri čerpadlách, ventilátoroch, kompresoroch, miešadlách, extrúznych linkách, dopravníkoch, drvičoch, triediacich zariadeniach, navíjacích uzloch, odstredivkách aj dávkovacích technológiách. V každom z týchto procesov je dôležité, aby regulácia nebola len výkonná, ale aj čitateľná, stabilná a ľahko nastaviteľná podľa reálnych požiadaviek výroby.

Výbava, ktorá zjednodušuje zapojenie do automatizácie

Tento model je pripravený na rozsiahle priemyselné prepojenie. Štandardne je k dispozícii MODBUS RTU. Ako opcia je podporovaný PROFIBUS-DP a CanOpen. Riadiaca doska obsahuje port CN4 pre PROFIBUS kartu alebo PG kartu, čo vytvára priestor pre presnú spätnú väzbu a rozšírenú komunikáciu. Práve možnosť používať PROFIBUS karty je silným benefitom pri moderných riadiacich systémoch, kde je rozhodujúca spoľahlivá výmena dát a čisté začlenenie do existujúcej infraštruktúry.

Pre vstupy a výstupy je pripravená bohatá výbava. Menič má 8 digitálnych vstupov, pričom svorka X8 podporuje vysokorýchlostný impulzný vstup až do 50 kHz. Všetky digitálne svorky je možné riešiť voľbou PNP alebo NPN. K dispozícii sú 2 analógové vstupy, z ktorých jeden pracuje s rozsahom 0 až 10 V a druhý podporuje 0 až 10 V alebo 0 až 20 mA, prípadne 4 až 20 mA. Výstupná časť zahŕňa 2 analógové výstupy, 2 reléové výstupy a 1 programovateľný výstup s otvoreným kolektorom. Port pre PG kartu umožňuje použitie enkodéra aj resolvera. Pre rozšírenie je dostupná aj voliteľná I/O karta. Výsledkom je veľmi dobrá pripravenosť na presné riadenie, spätnú väzbu a maximálnu optimalizáciu integrácie.

Prevádzková istota aj pri dynamickom brzdení

Pri modeli V810-4T1320 sa používa externá brzdová jednotka. Pre tento výkon je určený brzdový odpor 5500*2 W s hodnotou 9,4*2 Ω. Brzdiaci moment je uvedený 125 % pri 10 % ED. Externá brzdová jednotka pomáha tam, kde technológia vyžaduje kontrolované spomaľovanie, opakované brzdenie alebo presný dobeh bez nežiaducich výkyvov. V praxi ide o dôležitý prvok pri procesoch, kde výkon pohonu nestačí hodnotiť len podľa rozbehu, ale aj podľa správania pri znížení rýchlosti a pri prechode medzi jednotlivými pracovnými stavmi.

Menič je vybavený aj funkciami, ktoré podporujú stabilitu a ochranu zariadenia. K dispozícii je DC brzdenie, zabudovaný PID regulátor, automatická regulácia napätia AVR, rýchle obmedzenie prúdu, obmedzenie krútiaceho momentu v režime CLVC a implementácia až 16 prednastavených rýchlostí cez jednoduchú PLC funkciu. Nechýba vstup pre PTC, PTO alebo TK tepelnú ochranu motora. Bezpečnostná funkcia STO zabezpečuje, že pri jej aktivovaní menič nedodáva do motora energiu. Ochranný režim pokrýva skrat motora pri zapnutí, stratu výstupnej fázy, nadprúd, prepätie, podpätie, prehriatie aj preťaženie.

Konštrukcia pre priemyselné prostredie

V810-4T1320 je určený pre vnútornú inštaláciu. Pracuje pri teplote okolia od -10 °C do 40 °C, pri relatívnej vlhkosti do 95 % bez kondenzácie a pri nadmorskej výške do 1000 m n. m. bez zníženia výkonu. Je navrhnutý tak, aby spoľahlivo fungoval v priemyselnom prostredí, kde sa očakáva dlhodobé nasadenie, pravidelná záťaž a presný výkon bez zbytočných výpadkov. Pri správnom návrhu inštalácie, kabeláže a odvetrania vzniká riešenie, ktoré spája výkon, kvalitu a technickú pripravenosť pre moderné výrobné prevádzky.

Frekvenčný menič V810-4T1320 preto osloví prevádzky, ktoré hľadajú vysokú úroveň výbavy, možnosť dopĺňať komunikačné a riadiace karty, vektorové riadenie s uzavretou slučkou a spoľahlivý základ pre presné riadenie 132 kW pohonov v náročnej priemyselnej prevádzke.
