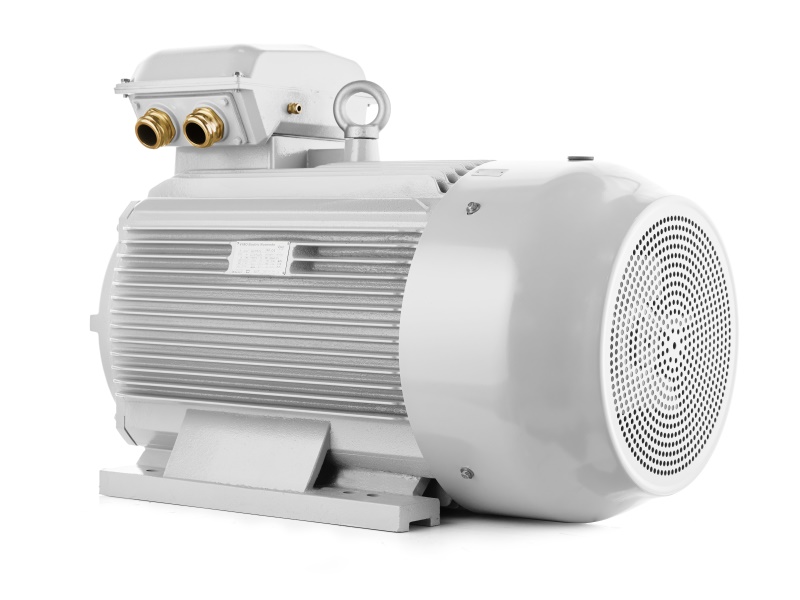

Progresívny elektromotor so zvýšeným výkonom 3LCZ-355L-4, 280kw, 1480ot, 400V/690V

Model 3LCZ s výkonom 280 kW je určený pre priemyselné pohony, kde sa vyžaduje trvalá prevádzka v režime S1, stabilné otáčky a možnosť zvýšiť výkon bez zásahov do montáže. Progresívny elektromotor IE3 280 kW je nízkonapäťový trojfázový elektromotor pre napájanie 400 V a je navrhnutý ako elektromotor so zvýšeným výkonom pri zachovaní montážnych rozmerov IEC. V praxi to znamená vyšší menovitý výkon v rovnakom ráme, čo uľahčuje modernizácie strojov a zvyšovanie kapacity liniek bez prestavby základne, prírub či spojok. Liatinový rám zvyšuje tuhosť a odolnosť voči vibráciám, pričom zosilnené ložiská podporujú dlhú životnosť aj pri vyššom mechanickom namáhaní. IP55 krytie chráni motor pred prachom a striekajúcou vodou a IC411 chladenie zabezpečuje spoľahlivý odvod tepla pri vysokom vyťažení. Keďže ide o 4-pólový elektromotor, je univerzálne použiteľný pre široké spektrum priemyselných strojov; 4-pólový elektromotor je v tejto triede osvedčený najmä tam, kde sa požaduje stabilná rýchlosť okolo 1500 ot./min a dobre využiteľný moment.

Výkonová efektívnosť a pevné vyhotovenie v liatine – Progresívny elektromotor IE3 280 kW

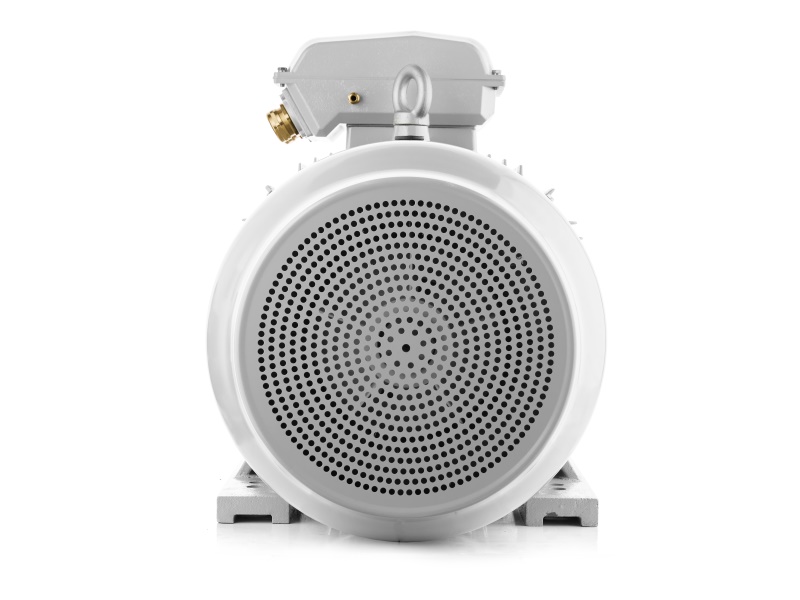

Progresívny elektromotor IE3 280 kW spája efektivitu IE3 s robustnou mechanickou konštrukciou v liatinovom ráme, pričom zohľadňuje požiadavky na stabilnú tepelnú bilanciu pri dlhodobej prevádzke. V priemyselnej praxi sa pri výbere často porovnáva IE3 a IE4 najmä z pohľadu strát a ohrevu; kľúčové však zostáva, aby motor pri trvalom zaťažení udržiaval parametre v režime S1 bez neželaných teplotných výkyvov. Liatinový rám je robustnejší, lepšie tlmí vibrácie a podporuje presné uloženie rotora, čo je dôležité pri veľkých agregátoch a pri dynamických silách prenášaných do základne. Zosilnené ložiská zvyšujú odolnosť pri radiálnych silách a prispievajú k stabilnému chodu v nepretržitých prevádzkach. Zosilnený kryt svorkovnice chráni pripojenie napájania a uľahčuje bezpečné vedenie káblov, pričom oceľový kryt ventilátora zvyšuje mechanickú odolnosť v prevádzke. IP55 krytie poskytuje praktickú ochranu proti prachu a striekajúcej vode a IC411 chladenie zabezpečuje stabilný prietok vzduchu pre účinný odvod tepla cez rebrovanie aj pri vysokom využití výkonu.

Konfigurácia 280 kW s vyššou výkonovou hustotou a stabilným momentom pri 1480 ot./min

Koncepcia zvýšeného výkonu je založená na dosiahnutí vyššieho menovitého výkonu pri zachovaní montážnych rozmerov IEC (rovnaký rám), čo je praktické pri modernizáciách, kde sa nesmie meniť zástavba stroja. Zvýšená výkonová hustota je dosiahnutá optimalizáciou aktívnej časti motora – dlhším statorovým a rotorovým paketom, teda väčším aktívnym objemom pri nezmenenom vyhotovení rámu, pričom zostáva zachovaný režim S1 a štandardné IC411 chladenie. Väčšia aktívna dĺžka magnetického obvodu sa v prevádzke prejavuje vyšším momentom pri porovnateľných otáčkach, čo podporuje rozbehy veľkých agregátov a stabilný chod pri kolísajúcom zaťažení. Otáčky 1480 ot./min sú typické pre 4-pólový elektromotor v sieti 50 Hz, takže motor je vhodný aj ako náhrada v existujúcich aplikáciách bez potreby meniť prevodové pomery. Vyšší menovitý výkon je podporený aj tým, že vinutie a magnetický obvod (stator/rotor) sú optimalizované pre vyššiu zaťažiteľnosť, aby motor spoľahlivo prenášal výkon pri dlhodobej záťaži. Ako nízkonapäťový elektromotor pre napájanie 400 V je pripravený na integráciu do štandardných rozvádzačov a bežných systémov spínania a ochrany.

Progresívne elektromotory v praxi: nižšie straty, pevná mechanika a spoľahlivá ochrana

Pri výkonových triedach nad 200 kW má efektivita IE3 výrazný vplyv na prevádzkové straty, a tým aj na spotrebu energie a tepelné namáhanie vinutia pri režime S1. Stabilná teplotná bilancia je kľúčová pre životnosť izolácie a pre dlhodobú prevádzkovú istotu, preto je dôležité aj IC411 chladenie, ktoré zabezpečuje spoľahlivý odvod tepla cez rebrovanie pri trvalom vyťažení. Liatinový rám zvyšuje tuhosť a tlmí vibrácie, čím podporuje presné ložiskové uloženie; zosilnené ložiská zvyšujú odolnosť pri mechanickej záťaži a pri radiálnych silách v prevodoch. IP55 krytie chráni motor pred prachom a striekajúcou vodou, čo znižuje riziko znečistenia vnútorných častí v prašných alebo vlhkých prevádzkach. Vďaka tomu, že ide o 4-pólový elektromotor, je univerzálne použiteľný pre rôzne technologické zariadenia, ktoré vyžadujú stabilnú rýchlosť a dobre využiteľný moment v triede približne 1500 ot./min; zároveň ide o eletromotor so zvýšeným výkonom vhodný na zvýšenie kapacity bez zmeny montáže.

Viac výkonu pri rovnakom IEC ráme: zvýšený výkon bez úprav základne a pripojenia

Praktickým prínosom koncepcie zvýšeného výkonu je možnosť získať vyšší menovitý výkon pri zachovaní štandardných montážnych rozmerov, čo znižuje náklady a čas potrebný na úpravy stroja. Dlhší statorový a rotorový paket zvyšuje aktívny objem a v kombinácii s optimalizovaným vinutím a magnetickým obvodom (stator/rotor) umožňuje vyššiu zaťažiteľnosť a vyšší moment pri porovnateľných otáčkach. Zostáva zachovaný režim S1 aj štandardné IC411 chladenie, takže motor je vhodný pre trvalú prevádzku bez potreby špeciálnych chladiacich riešení. Robustnosť v priemyselnom prostredí podporuje liatinový rám, zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora. IP55 krytie dopĺňa ochranu proti bežným vplyvom a napájanie 400 V umožňuje jednoduché začlenenie do existujúcej elektrickej infraštruktúry.

Výkon: 280 kW
Otáčky: 1480 ot./min
Typ: 3LCZ-355L-4
Veľkosť rámu: 355 mm
Účinnosť: 96 %
Hmotnosť: 1600 kg

Typické aplikácie zahŕňajú veľkokapacitné obehové čerpadlá, ventilátory pre technologické odsávania, kompresorové jednotky vo výrobných závodoch a pohony mlecích alebo drviacich agregátov v ťažkom priemysle.
