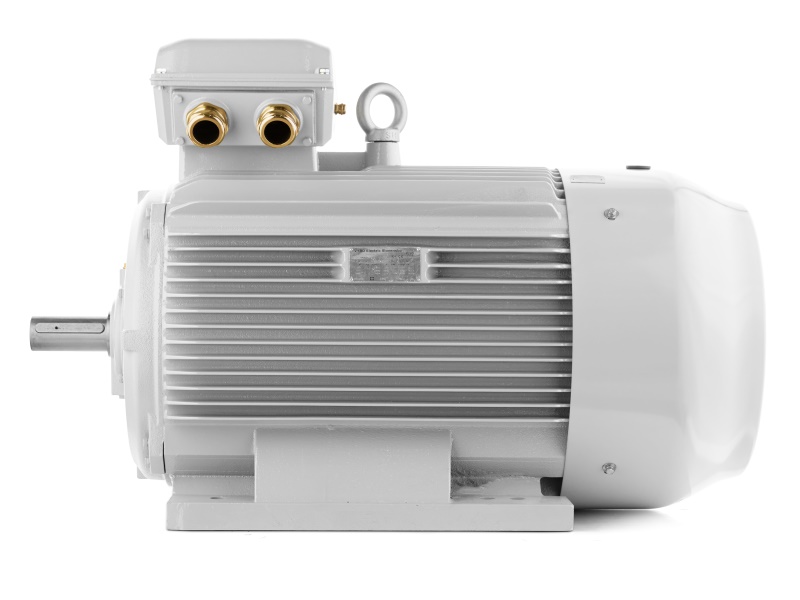

Progresívny elektromotor so zvýšeným výkonom 3LCZ-315L-2, 185kw, 2980ot, 400V/690V

Tento elektromotor je určený pre veľké priemyselné pohony, pri ktorých sú rozhodujúce vysoké otáčky, stabilný prenos výkonu a dlhodobá prevádzka v režime S1 bez výkyvov parametrov. Progresívny elektromotor IE3 185 kW je nízkonapäťový elektromotor pre napájanie 400 V a vďaka 2-pólovému vyhotoveniu poskytuje rýchlosť 2980 ot./min, čo je typické pre aplikácie s vysokými otáčkami a nárokmi na výkonovú hustotu. Základnou výhodou je elektromotor so zvýšeným výkonom – vyšší menovitý výkon je dosiahnutý pri zachovaní montážnych rozmerov IEC (rovnaký rám), takže pri modernizácii technológie sa dá zvýšiť výkon bez zásahu do zástavby, základov alebo spojkových rozmerov. Zvýšená výkonová hustota vyplýva z optimalizácie aktívnej časti motora: dlhší statorový a rotorový paket zväčšuje aktívny objem a účinnú dĺžku magnetického obvodu, čím sa zvyšuje moment pri porovnateľných otáčkach. Pri vysokootáčkových zariadeniach je tak 2-pólový elektromotor ideálny najmä tam, kde proces vyžaduje rýchlosť okolo 3000 ot./min a zároveň vysoký výkon s predvídateľným tepelným režimom.

Výkon: 185 kW
Otáčky: 2980 ot./min
Typ: 3LCZ-315L-2
Veľkosť rámu: 315 mm
Účinnosť: 95,6 %
Hmotnosť: 946 kg

Progresívny elektromotor IE3 185 kW – IE3 efektivita, liatinový rám a konštrukcia v línii IE3/IE4 požiadaviek

Progresívny elektromotor IE3 185 kW spája efektivitu IE3 s robustným liatinovým vyhotovením pre náročné priemyselné podmienky a zároveň reflektuje prístup k moderným požiadavkám na energetickú hospodárnosť v duchu IE3/IE4. Efektivita IE3 je dosiahnutá optimalizovaným vinutím a magnetickým obvodom statora/rotora, ktoré znižujú straty a zvyšujú využiteľný moment pri dlhodobej prevádzke. Liatinový rám prispieva k vyššej tuhosti, lepšiemu tlmeniu vibrácií a stabilnejšiemu uloženiu pri rýchlostiach typických pre 2-pólový elektromotor, čo je dôležité najmä pri veľkých výkonoch a vysokých otáčkach. Mechanickú odolnosť dopĺňajú zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora, ktoré zvyšujú prevádzkovú istotu v prostredí s vibráciami, prachom alebo mechanickým namáhaním. Pre ochranu pred vplyvmi prostredia je štandardom IP55 krytie a pre stabilný odvod tepla sa používa IC411 chladenie s vlastným ventilátorom, čo podporuje predvídateľný tepelný režim v režime S1 aj pri vysokom zaťažení. Ako trojfázový elektromotor na 400 V je vhodný do bežných priemyselných rozvodov, pričom účinnosť a konštrukcia smerujú k zníženiu nákladov na energiu pri kontinuálnej prevádzke.

Vysokovýkonný 185 kW motor so zvýšeným menovitým výkonom a stabilným momentom

Zvýšený výkon v tomto vyhotovení znamená vyšší menovitý výkon pri zachovaní IEC montážnych rozmerov, čo je praktické pri výmene existujúceho pohonu bez mechanických úprav. Konštrukčným základom je zvýšená výkonová hustota dosiahnutá optimalizáciou aktívnej časti – dlhší statorový a rotorový paket zväčšuje aktívny objem a efektívnu dĺžku magnetického obvodu. To sa prejaví vyšším momentom pri porovnateľných otáčkach a lepším správaním pri zmenách záťaže, čo je dôležité pri zariadeniach s výraznými dynamickými špičkami. Pri otáčkach 2980 ot./min motor pracuje v oblasti, kde sa 2-pólové vyhotovenie uplatňuje pre aplikácie s vysokými otáčkami a výkonom, napríklad tam, kde je potrebné dosiahnuť vysoký prietok, tlak alebo intenzívny procesný výkon. Optimalizované vinutie a magnetický obvod (stator/rotor) sú dimenzované pre vyššiu zaťažiteľnosť pri zachovaní režimu S1, pričom sa používa štandardné IC411 chladenie, takže sa nevyžadujú atypické chladiace riešenia. Napájanie 400 V umožňuje jednoduché začlenenie do priemyselných systémov a stabilný prenos výkonu do poháňaného zariadenia.

Výhody progresívnych motorov v prevádzke: vyššia výkonová hustota, účinnosť IE3 a robustné vyhotovenie

Pri veľkých výkonoch rozhoduje nielen menovitá hodnota, ale aj schopnosť pohonu dlhodobo udržať parametre bez nadmerného tepelného alebo mechanického namáhania. Elektromotor so zvýšeným výkonom umožňuje dosiahnuť vyšší menovitý výkon pri zachovaní montážnych rozmerov IEC, čo znižuje náklady na mechanickú prestavbu a skracuje odstávky pri modernizácii. Efektivita IE3 prispieva k nižším stratám, čo sa pri nepretržitej prevádzke prejaví stabilnejším tepelným režimom a lepšou energetickou bilanciou. Liatinový rám zvyšuje tuhosť a tlmí vibrácie, čo je pri vysokých otáčkach okolo 3000 ot./min typických pre 2-pólové riešenia kľúčové pre životnosť uloženia a kultúru chodu. IP55 krytie chráni motor pred prachom a striekajúcou vodou, zatiaľ čo IC411 chladenie zabezpečuje konzistentný odvod tepla pri režime S1. Zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora dopĺňajú robustnosť konštrukcie, čo je výhodné pri ťažkej priemyselnej prevádzke a pri zariadeniach s vysokými nárokmi na spoľahlivosť.

Vyšší výkon pri nezmenenom IEC ráme: dlhší paket, optimalizované vinutie a štandardné chladenie

Podstatou zvýšeného výkonu je vyššia výkonová hustota dosiahnutá úpravou aktívnej časti motora, nie zväčšením montážnych rozmerov. Predĺžený statorový a rotorový paket zvyšuje aktívnu dĺžku magnetického obvodu, čím sa zvyšuje moment pri porovnateľných otáčkach a motor stabilnejšie prenáša výkon do záťaže. Optimalizované vinutie a magnetický obvod statora/rotora sú pripravené na vyššiu zaťažiteľnosť, aby motor spoľahlivo pracoval v režime S1 pri napájaní 400 V a so štandardným IC411 chladením. Pre prax to znamená, že výkonový upgrade je realizovaný bez zmeny rámu a bez zásahov do zástavby, pričom IP55 krytie a liatinový rám zvyšujú istotu pri nasadení v priemyselnom prostredí s prachom, vibráciami a náročnými prevádzkovými podmienkami.

Typické použitie: hlavné procesné ventilátory, veľké dúchadlá pre technologické vzduchovanie, vysokokapacitné čerpacie agregáty, kompresorové stanice.
