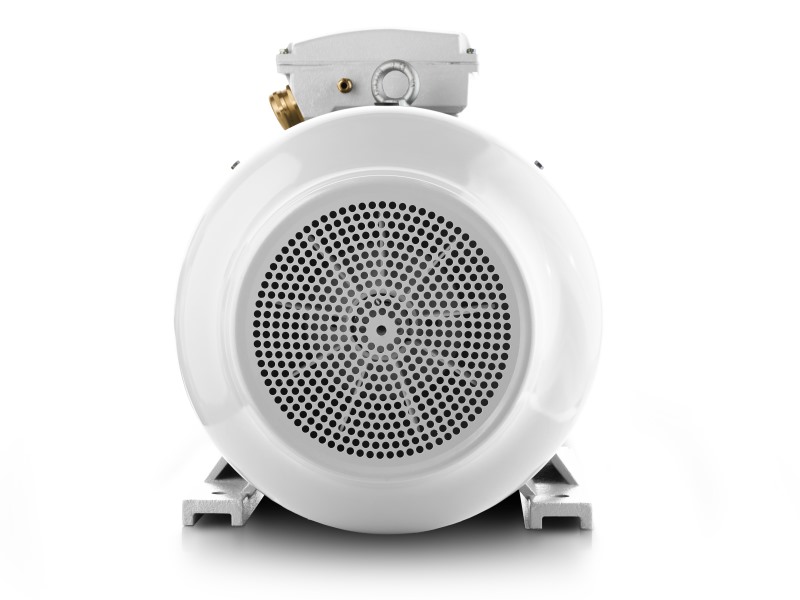

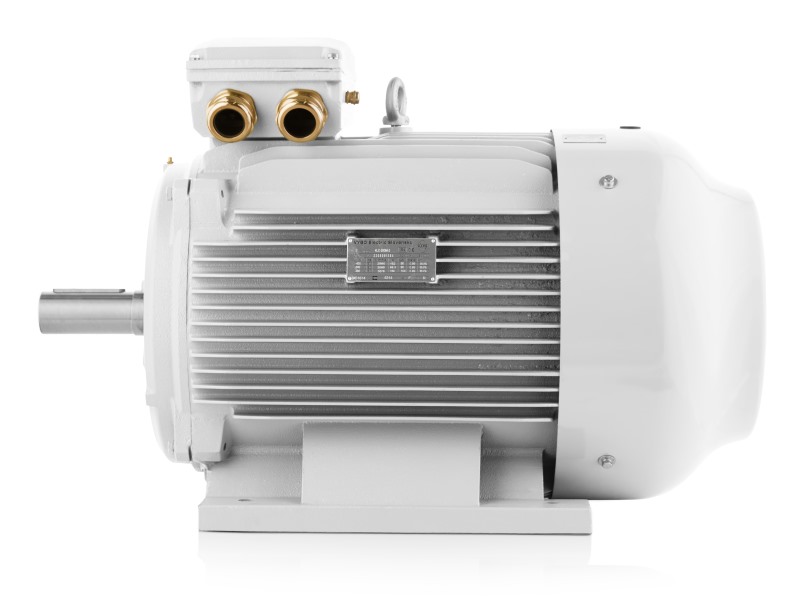

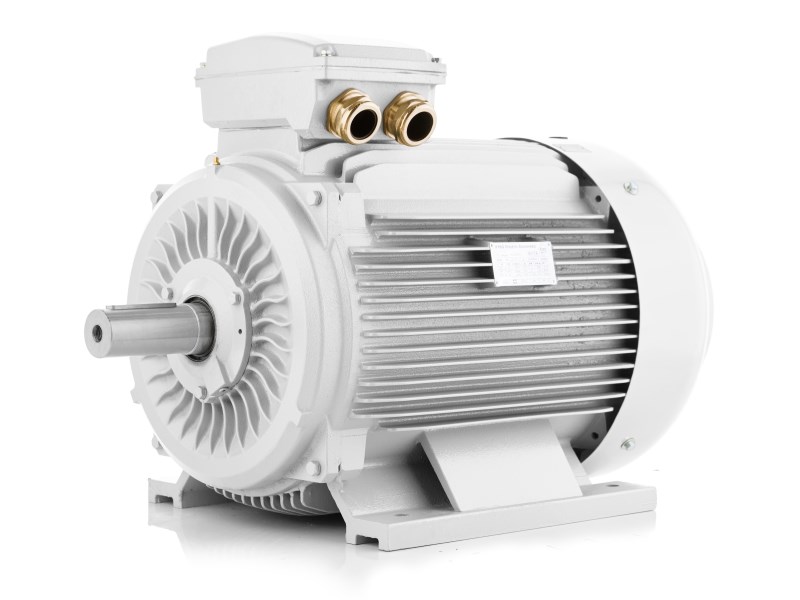

Progresívny elektromotor so zvýšeným výkonom 3LCZ-280M2-8, 75kw, 740ot, 400V/690V

8-pólový elektromotor 3LCZ v tomto vyhotovení je určený pre priemyselné pohony, kde sa vyžaduje vysoký krútiaci moment pri nízkych otáčkach a stabilný chod v režime S1. Progresívny elektromotor IE3 75 kW je nízkonapäťový elektromotor pre napájanie 400 V a pri otáčkach približne 740 ot./min poskytuje parametre vhodné pre technológie, ktoré potrebujú vysoký výkon pri nízkych otáčkach bez zbytočného zvyšovania rýchlosti. Konštrukcia ako trojfázový elektromotor stavia na mechanickej odolnosti a na štandardizovaných priemyselných riešeniach, pričom liatinový rám zvyšuje tuhosť a znižuje citlivosť na vibrácie pri prenose vyššieho momentu. Podstatnou vlastnosťou je, že ide o elektromotor so zvýšeným výkonom – vyšší menovitý výkon je dosiahnutý pri zachovaní montážnych rozmerov IEC, takže pri návrhu alebo modernizácii pohonu možno zvýšiť výkonovú úroveň bez zásahov do zástavby a bez zmeny rámových rozmerov.

Progresívny elektromotor IE3 75 kW – účinnosť IE3/IE4 a liatinový rám pre stabilný výkon pri 740 ot./min

Progresívny elektromotor IE3 75 kW je navrhnutý pre dlhodobé priemyselné nasadenie, kde je rozhodujúca kombinácia efektivita IE3, mechanickej robustnosti a predvídateľného tepelného správania. Liatinový rám poskytuje vyššiu tuhosť konštrukcie, čím sa zlepšuje stabilita uloženia a obmedzujú vibrácie typické pre pohony s vysokým momentom. Konštrukcia je doplnená o prvky, ktoré zvyšujú prevádzkovú istotu v náročných podmienkach: zosilnené ložiská pre dlhú životnosť pri trvalom prenose momentu, zosilnený kryt svorkovnice pre bezpečné pripojenie a oceľový kryt ventilátora, ktorý chráni ventiláciu a pomáha udržať stabilné prúdenie vzduchu. Štandardné IC411 chladenie je dimenzované na režim S1 a IP55 krytie zvyšuje odolnosť voči prachu a striekajúcej vode v bežnom priemyselnom prostredí. Keďže ide o 8-pólový elektromotor s otáčkami okolo 740 ot./min, je vhodný pre zariadenia vyžadujúce vysoký výkon pri nízkych otáčkach a stabilné správanie pri kolísaní zaťaženia.

Výkon: 75 kW
Otáčky: 740 ot./min
Typ: 3LCZ-280M2-8
Veľkosť rámu: 280 mm
Účinnosť: 93,1 %
Hmotnosť: 780 kg

Výkonný 75 kW 8-pólový motor so zvýšeným výkonom pre vyšší moment pri nízkych otáčkach

Koncepcia zvýšeného výkonu znamená vyššiu výkonovú hustotu pri zachovaní montážnych rozmerov IEC, čo je zásadné v prípadoch, keď je zástavba technologického zariadenia pevne daná. Vyšší menovitý výkon sa dosahuje optimalizáciou aktívnej časti motora – dlhší statorový a rotorový paket zvyšuje aktívny objem a tým aj schopnosť magnetického obvodu prenášať vyšší elektromagnetický účinok do krútiaceho momentu. Pri porovnateľných otáčkach približne 740 ot./min to prináša vyšší moment, ktorý je pri 8-pólových pohonoch kľúčový, pretože práve tie sú často nasadzované do aplikácií, kde je potrebné „ťahať“ pri nízkej rýchlosti. Optimalizované vinutie a magnetický obvod (stator/rotor) sú prispôsobené vyššej zaťažiteľnosti, čím sa zlepšuje tepelná stabilita pri režime S1 a znižujú sa straty v aktívnych častiach. Motor zostáva nízkonapäťový elektromotor pre napájanie 400 V a využíva štandardné IC411 chladenie, takže zvýšený výkon nie je podmienený špeciálnymi chladiacimi systémami, ale konštrukčnou optimalizáciou.

Progresívne elektromotory s IE3: prevádzkové benefity pre moment, účinnosť a odolnosť v priemysle

Pri dlhodobom chode sa výrazne uplatní kombinácia účinnosti a robustnosti. Efektivita IE3 znižuje energetické straty, čo je významné pri nepretržitej prevádzke a zároveň podporuje priaznivý tepelný režim vinutia. Liatinový rám zvyšuje tuhosť a pomáha tlmiť vibrácie, čo podporuje stabilné uloženie ložísk a dlhšiu životnosť pri prenose vysokého momentu. IP55 krytie zvyšuje odolnosť v prašných a vlhkých podmienkach typických pre výrobné haly, technologické prevádzky či logistické centrá, a IC411 chladenie je osvedčený štandard pre priemyselné inštalácie, ktorý udržiava teploty v požadovaných medziach aj pri režime S1. Vďaka 8-pólovej koncepcii je tento 8-pólový elektromotor vhodný pre zariadenia vyžadujúce vysoký výkon pri nízkych otáčkach, kde sa oceňuje stabilné správanie pri zmene odporu alebo pri nábehových stavoch s vyšším zaťažením.

Vyšší menovitý výkon pri zachovaní IEC zástavby a štandardnej ochrany IP55

Z pohľadu projektovania je dôležité, že zvýšená výkonová hustota je dosiahnutá bez zmeny montážnych rozmerov IEC. To zjednodušuje výmenu a modernizácie, pretože mechanické rozhrania a zástavbové miesta zostávajú kompatibilné, no výkon a moment sú vyššie vďaka dlhšej aktívnej časti a optimalizovanému vinutiu a magnetickému obvodu. Pri zachovaní režimu S1, IC411 chladenie a IP55 krytie motor poskytuje spoľahlivý výkon v bežných priemyselných podmienkach a zároveň zostáva kompatibilný s napájaním 400 V. Typické použitie: veľkokapacitné čerpadlá v technologických okruhoch, procesné ventilátory a odsávacie systémy pri nízkych otáčkach, dopravníky pre ťažké materiály v kontinuálnej prevádzke, miešadlá a homogenizátory s prevodovkou pre vyšší moment.
