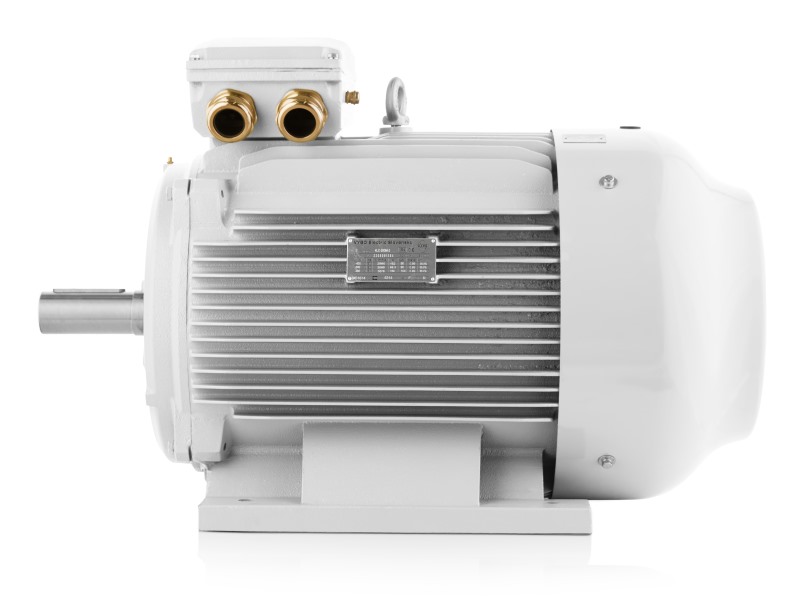

Progresívny elektromotor so zvýšeným výkonom 3LCZ-280M2-2, 132kw, 2980ot, 400V/690V

Trojfázový elektromotor 3LCZ-280M2-2 je riešenie pre priemyselné aplikácie, v ktorých sú dôležité vysoké otáčky, stabilný výkon a mechanická odolnosť pri dlhodobej prevádzke. Progresívny elektromotor IE3 132 kW je nízkonapäťový elektromotor na napájanie 400 V a ako 2-pólový elektromotor je navrhnutý pre vysokorýchlostné pohony s otáčkami 2980 ot./min. Jeho hlavnou výhodou je zvýšený výkon pri zachovaní IEC montážnych rozmerov (rovnaký rám), takže umožňuje výkonový upgrade bez zásahov do zástavby stroja. Zvýšená výkonová hustota vyplýva z optimalizácie aktívnej časti motora – väčší aktívny objem je dosiahnutý dlhším statorovým a rotorovým paketom, čo zvyšuje využiteľný moment pri porovnateľných otáčkach. Tento prístup zlepšuje stabilitu výkonu v režime S1 pri zachovaní štandardného IC411 chladenia. Liatinový rám spolu s IP55 krytím zároveň zvyšujú odolnosť voči náročným prevádzkovým podmienkam.

Výkon: 132 kW
Otáčky: 2980 ot./min
Typ: 3LCZ-280M2-2
Veľkosť rámu: 280 mm
Účinnosť: 95,4 %
Hmotnosť: 820 kg

Progresívny elektromotor IE3 132 kW – účinnosť IE3, liatinový rám a konštrukcia orientovaná na prax v štýle IE3/IE4

Progresívny elektromotor IE3 132 kW je skonštruovaný tak, aby spájal efektivitu IE3 s robustným priemyselným vyhotovením a prevádzkovou stabilitou pri vysokých otáčkach. Efektivita IE3 je podporená optimalizovaným vinutím a magnetickým obvodom statora/rotora, ktoré znižujú straty a zlepšujú využitie energie pri napájaní 400 V. Pri vysokootáčkových pohonoch je rozhodujúca mechanická stabilita, preto liatinový rám prináša vyššiu tuhosť, lepšie tlmenie vibrácií a stabilnejšie uloženie, čo je prínosné najmä pri 2-pólovom elektromotore pracujúcom v oblasti okolo 3000 ot./min. Konštrukčné prvky, ako zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora, zvyšujú odolnosť voči mechanickému namáhaniu a podporujú dlhú životnosť v priemyselných podmienkach. Pre ochranu voči prostrediu je motor vybavený IP55 krytím a používa IC411 chladenie, ktoré zabezpečuje spoľahlivý odvod tepla vlastným ventilátorom pri režime S1. Celkovo ide o riešenie vhodné pre moderné prevádzky, kde je prioritou účinnosť, odolnosť a stabilný výkon.

Výkonný 132 kW 2-pólový pohon so zvýšeným výkonom pri nezmenených IEC rozmeroch

Zvýšený výkon je dosiahnutý zvýšením výkonovej hustoty, pričom sa zachováva montážna kompatibilita podľa IEC. Jadrom riešenia je optimalizácia aktívnej časti motora: dlhší statorový a rotorový paket zväčšujú aktívny objem magnetického obvodu a zvyšujú účinný prenos elektromagnetických síl. Pri otáčkach 2980 ot./min motor poskytuje vysokú rýchlosť typickú pre 2-pólový elektromotor, ktorý je ideálny pre aplikácie s vysokými otáčkami a výkonom, kde sa vyžaduje stabilný moment a plynulý prenos energie do stroja. Vďaka väčšej aktívnej dĺžke magnetického obvodu je dostupný vyšší moment pri porovnateľných otáčkach, čo zlepšuje správanie pri rozbehu aj pri krátkodobých zmenách záťaže. Optimalizované vinutie a magnetický obvod (stator/rotor) sú navrhnuté pre vyššiu zaťažiteľnosť pri zachovaní režimu S1, pričom sa používa štandardné IC411 chladenie. Ako nízkonapäťový elektromotor na 400 V je vhodný do bežných priemyselných inštalácií a podporuje efektívne využitie energie pri dlhodobom chode.

Progresívne elektromotory – výhody pre moderné technológie: účinnosť IE3, ochrana IP55 a stabilný chod

Prínos progresívneho vyhotovenia je zreteľný najmä tam, kde sa vyžaduje vyšší výkon bez zmeny zástavby. Elektromotor so zvýšeným výkonom umožňuje výkonový posun pri zachovaní montážnych rozmerov IEC, čím sa znižujú nároky na mechanické úpravy a skracuje čas výmeny. Efektivita IE3 obmedzuje prevádzkové straty a pomáha udržiavať priaznivý tepelný režim, čo je dôležité pri nepretržitej prevádzke v režime S1. Liatinový rám zvyšuje mechanickú odolnosť a tlmí vibrácie, čo podporuje životnosť uloženia pri vysokých otáčkach, ktoré sú typické pre 2-pólové riešenia. IP55 krytie chráni motor v prašnom prostredí a pri striekajúcej vode, zatiaľ čo IC411 chladenie zabezpečuje predvídateľný odvod tepla bez potreby špeciálnych chladiacich systémov. V súčte ide o konštrukciu vhodnú pre prevádzky, kde sa kladie dôraz na účinnosť, odolnosť a vysokú prevádzkovú spoľahlivosť.

Vyšší výkon v štandardnom ráme 280 mm: optimalizovaná aktívna časť a vyšší moment pri porovnateľných otáčkach

Zvýšený menovitý výkon je výsledkom konštrukčnej optimalizácie aktívnej časti motora, ktorá zvyšuje výkonovú hustotu pri zachovaní rámu a IEC montážnych rozmerov. Predĺžený statorový a rotorový paket zväčšuje aktívny objem a aktívnu dĺžku magnetického obvodu, čím sa zvyšuje moment pri porovnateľných otáčkach a motor stabilnejšie prenáša výkon do poháňaného zariadenia. Súčasne je vinutie a magnetický obvod statora/rotora optimalizované pre vyššiu zaťažiteľnosť, aby motor spoľahlivo pracoval v režime S1 pri napájaní 400 V, so štandardným IC411 chladením. V kombinácii s liatinovým rámom, IP55 krytím a zosilnenými konštrukčnými prvkami (ložiská, kryt svorkovnice, oceľový kryt ventilátora) ide o riešenie, ktoré je vhodné pre náročné aplikácie s vysokými otáčkami, kde sa očakáva dlhá životnosť a stabilný výkon bez zmien zástavby.

Typické použitie: priemyselné ventilátory pre technologické prevádzky, turbočerpadlá, veľké odsávacie jednotky, kompresory pre výrobnú technológiu.
