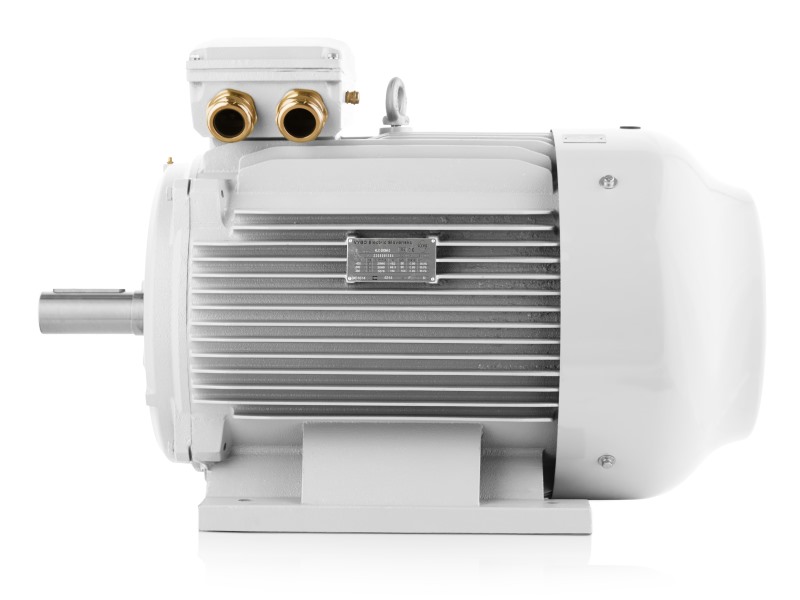

Progresívny elektromotor so zvýšeným výkonom 3LCZ-280M2-4, 132kw, 1480ot, 400V/690V

Model 3LCZ v tejto výkonovej triede je určený pre priemyselné pohony, kde sa vyžaduje stabilný chod v režime S1, vysoká efektivita IE3 a zároveň kompaktné montážne rozmery podľa IEC. Progresívny elektromotor IE3 132 kW je nízkonapäťový elektromotor pre napájanie 400 V a je navrhnutý ako elektromotor so zvýšeným výkonom pri zachovaní štandardných rozmerov rámu. Takéto riešenie je výhodné pri modernizácii existujúcich strojov aj pri návrhu nových technologických celkov, pretože umožňuje získať vyšší menovitý výkon bez zmeny montáže. Liatinový rám prináša vyššiu tuhosť a lepšie tlmenie vibrácií, čo podporuje stabilitu uloženia a dlhšiu životnosť v náročnejších prevádzkach. IP55 krytie chráni motor pred prachom a striekajúcou vodou a IC411 chladenie zabezpečuje spoľahlivý odvod tepla pri dlhodobom zaťažení. Ako 4-pólový elektromotor je univerzálne použiteľný pre široké spektrum strojov, kde sa vyžaduje vyvážený pomer momentu a otáčok; 4-pólový elektromotor je zároveň praktickou voľbou aj pri náhradách, keď je potrebné zachovať charakteristickú rýchlosť pohonu.

Priemyselná účinnosť a liatinové vyhotovenie – Progresívny elektromotor IE3 132 kW pre stabilnú prevádzku

Progresívny elektromotor IE3 132 kW spája efektivitu IE3 s robustnou konštrukciou v liatinovom ráme, pričom z pohľadu praxe zohľadňuje aj očakávania, ktoré sa často riešia pri porovnávaní tried IE3 a IE4 v oblasti strát a tepelnej stability. Liatinový rám je robustnejší, odolnejší voči mechanickému namáhaniu a lepšie tlmí vibrácie, čo je dôležité najmä pri veľkých technologických celkoch, kde sa prenášajú dynamické sily do základne. Zosilnené ložiská podporujú stabilný chod a znižujú riziko predčasného opotrebenia pri dlhodobom zaťažení, najmä ak sa v aplikácii vyskytujú vyššie radiálne sily (napríklad od remeňových prevodov alebo od ťažších spojok). Praktickým detailom je zosilnený kryt svorkovnice, ktorý lepšie chráni pripojenie a uľahčuje bezpečné vedenie káblov, a oceľový kryt ventilátora, ktorý zvyšuje mechanickú odolnosť v prevádzke. IP55 krytie zvyšuje odolnosť voči prachu a striekajúcej vode a IC411 chladenie je osvedčený štandard pre trvalú prevádzku v režime S1. Keďže ide o 4-pólový elektromotor, zostáva univerzálny pre rôzne stroje a prevody s typickými otáčkami okolo 1500 ot./min; 4-pólový elektromotor je preto vhodný aj tam, kde je potrebná kombinácia stabilnej rýchlosti a dobre využiteľného momentu.

Prevedenie 132 kW so zvýšeným výkonom a vyššou výkonovou hustotou v IEC rozmeroch

Koncepcia zvýšeného výkonu je založená na tom, že motor poskytuje vyšší menovitý výkon pri zachovaní montážnych rozmerov IEC, teda bez zmeny rámu a bez zásahov do zástavby stroja. Zvýšená výkonová hustota sa dosahuje optimalizáciou aktívnej časti motora – dlhším statorovým a rotorovým paketom, čím sa zväčší aktívny objem pri zachovaní štandardného IC411 chladenia. Väčšia aktívna dĺžka magnetického obvodu sa v prevádzke prejaví vyšším momentom pri porovnateľných otáčkach, čo zvyšuje využiteľnosť pohonu pri rozbehoch, pri krátkodobých špičkách zaťaženia a pri procesoch s kolísavou záťažou. Otáčky 1480 ot./min sú typické pre 4-pólový elektromotor v sieti 50 Hz, takže motor je vhodný aj na priame náhrady v existujúcich aplikáciách bez potreby meniť prevodové pomery. Vyšší výkon je podporený aj tým, že vinutie a magnetický obvod (stator/rotor) sú optimalizované pre vyššiu zaťažiteľnosť, pričom zostáva zachovaný režim S1 a štandardné chladenie IC411. Ako nízkonapäťový elektromotor s napájaním 400 V sa jednoducho integruje do priemyselných rozvádzačov a bežných systémov ochrany a spínania.

Silné stránky progresívnej konštrukcie: nižšie straty, odolnosť a prevádzková istota

V dlhodobom priemyselnom nasadení má efektivita IE3 priamy dopad na prevádzkové straty a zároveň pomáha stabilizovať teplotnú bilanciu pri trvalej záťaži. Nižšie straty znamenajú menšie tepelné namáhanie vinutia, čo je dôležité pre dlhú životnosť izolácie pri režime S1. IC411 chladenie zabezpečuje spoľahlivý odvod tepla cez rebrovanie aj pri vyššom vyťažení a v kombinácii s mechanickou robustnosťou znižuje riziko prevádzkových problémov pri nepretržitom chode. Liatinový rám lepšie tlmí vibrácie a poskytuje stabilnú základňu pre ložiskové uloženie; zosilnené ložiská a zosilnený kryt svorkovnice sú praktickými prvkami pre náročné priemyselné podmienky. IP55 krytie chráni motor pred prachom a striekajúcou vodou, čo je výhodné v prevádzkach s vyššou prašnosťou alebo s aerosólmi. Ako 4-pólový elektromotor zostáva tento typ univerzálne použiteľný v širokom spektre strojov, kde sa vyžaduje stabilná rýchlosť a dobrý moment v triede približne 1500 ot./min; 4-pólový elektromotor je preto štandardnou voľbou aj pre univerzálne pohony v technológiách s dlhými pracovnými cyklami.

Vyšší menovitý výkon pri zachovaní štandardného rámu a montážnych rozmerov IEC

Pri modernizácii alebo zvyšovaní výkonu pohonu je rozhodujúce, že elektromotor so zvýšeným výkonom umožňuje získať vyšší menovitý výkon bez zmeny montážnych rozmerov a bez zásahov do mechanickej zástavby stroja. Predĺžený statorový a rotorový paket zvyšuje aktívny objem a spolu s optimalizovaným vinutím a magnetickým obvodom (stator/rotor) umožňuje vyššiu zaťažiteľnosť pri porovnateľných otáčkach. Zároveň zostáva zachovaný režim S1 a štandardné IC411 chladenie, čo je kľúčové pre stabilnú teplotu pri trvalej prevádzke. Robustnosť podporuje liatinový rám, zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora, čo zvyšuje prevádzkovú istotu v náročných podmienkach. IP55 krytie dopĺňa ochranu pre bežné priemyselné vplyvy a napájanie 400 V umožňuje jednoduchú integráciu do štandardnej elektrickej infraštruktúry.

Výkon: 132 kW
Otáčky: 1480 ot./min
Typ: 3LCZ-280M2-4
Veľkosť rámu: 280 mm
Účinnosť: 95,6 %
Hmotnosť: 680 kg

Typické aplikácie zahŕňajú veľkokapacitné procesné čerpadlá, radiálne ventilátory v technologických odsávaniach, priemyselné kompresorové stanice a pohony dopravníkov v ťažších výrobných linkách.
