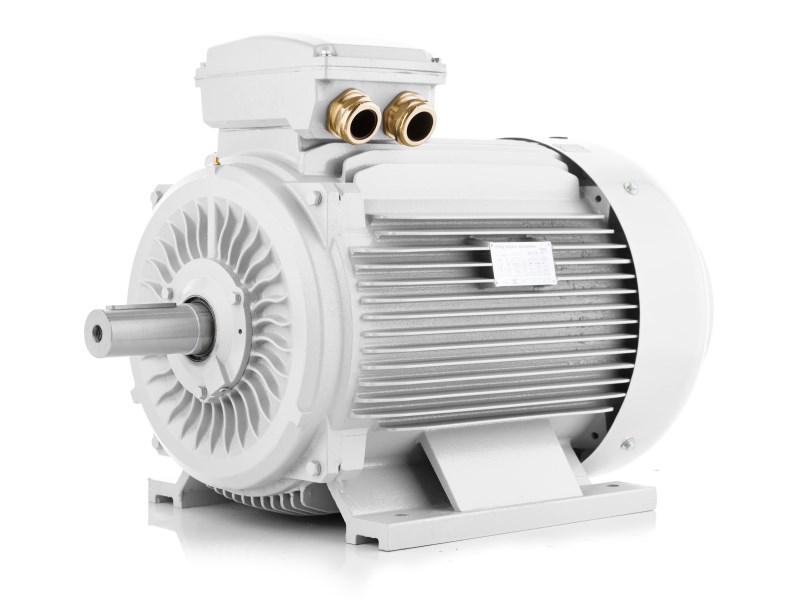

Progresívny elektromotor so zvýšeným výkonom 3LCZ-280M1-4, 110kw, 1480ot, 400V/690V

4-pólový elektromotor 3LCZ v tejto výkonovej triede je určený pre priemysel, ktorý vyžaduje vysokú prevádzkovú spoľahlivosť, efektívnosť a zároveň možnosť zvýšenia výkonu bez zmeny zástavbových rozmerov. Progresívny elektromotor IE3 110 kW je nízkonapäťový trojfázový elektromotor na napájanie 400 V a koncepčne ide o elektromotor so zvýšeným výkonom pri zachovaní rovnakého rámu podľa IEC. Takéto riešenie je výhodné pri návrhu strojov s obmedzeným priestorom aj pri modernizácii existujúcich pohonov, kde sa požaduje vyšší menovitý výkon bez zásahov do základne alebo príruby. Liatinový rám prináša vyššiu tuhosť a lepšie tlmenie vibrácií, čo sa priaznivo prejavuje pri dlhodobej prevádzke v režime S1. IP55 krytie zvyšuje odolnosť voči prachu a striekajúcej vode a IC411 chladenie zabezpečuje spoľahlivý odvod tepla aj pri vysokom využití. Ako 4-pólový elektromotor je univerzálne použiteľný v širokom spektre priemyselných zariadení s požiadavkou na stabilné otáčky a dobrý moment.

Vysoká účinnosť a liatinový rám bez kompromisov – Progresívny elektromotor IE3 110 kW pre stabilný výkon

Progresívny elektromotor IE3 110 kW je konštruovaný s dôrazom na efektivitu IE3 a robustné mechanické vyhotovenie v liatinovom ráme, pričom z pohľadu prevádzky prirodzene nadväzuje na požiadavky, ktoré sa v praxi riešia aj pri porovnávaní IE3 a IE4 v oblasti strát a tepelnej stability. Liatinový rám je robustnejší, odolnejší voči deformáciám a lepšie tlmí vibrácie, čo podporuje stabilné uloženie rotačných častí a priaznivo vplýva na životnosť ložísk pri dlhodobom zaťažení. Pri priemyselnej inštalácii je praktický zosilnený kryt svorkovnice, ktorý lepšie chráni pripojenie napájania a znižuje riziko poškodenia vývodov pri manipulácii s káblami. Oceľový kryt ventilátora zvyšuje mechanickú odolnosť v prevádzke a spolu s IC411 chladením zabezpečuje stabilný prietok vzduchu pre odvod tepla cez rebrovanie. IP55 krytie chráni motor v prašných prevádzkach a pri občasnom kontakte so striekajúcou vodou, vďaka čomu je vhodný pre bežné podmienky výrobných hál aj technologických celkov.

Pokročilé vyhotovenie 110 kW so zvýšeným výkonom a vyšším momentom pri porovnateľných otáčkach

Základom koncepcie zvýšeného výkonu je zvýšená výkonová hustota pri zachovaní montážnych rozmerov IEC, teda vyšší menovitý výkon v rovnakom ráme. Dosahuje sa to optimalizáciou aktívnej časti motora – dlhším statorovým a rotorovým paketom, čo zvyšuje aktívny objem a predlžuje magnetický obvod bez potreby zmeny zástavby. Väčšia aktívna dĺžka magnetického obvodu sa prejaví vyšším momentom pri porovnateľných otáčkach, čo zlepšuje využiteľnosť pri rozbehoch a pri technologických procesoch s premenlivou záťažou. Otáčky 1480 ot./min sú typické pre 4-pólový elektromotor v 50 Hz sieti, takže motor zostáva univerzálne použiteľný a vhodný aj pre náhrady v existujúcich aplikáciách bez zmeny prevodových pomerov. Vyšší výkon je podporený optimalizovaným vinutím a magnetickým obvodom (stator/rotor) navrhnutým pre vyššiu zaťažiteľnosť, pričom zostáva zachovaný režim S1 a štandardné IC411 chladenie. Napájanie 400 V umožňuje jednoduché zapojenie do štandardných priemyselných rozvádzačov a systémov ochrany.

Kľúčové výhody progresívnych motorov: nižšie straty, vyššia odolnosť a prevádzková istota

Efektivita IE3 priamo znižuje elektrické straty pri dlhodobom chode, čo má význam nielen pre spotrebu energie, ale aj pre teplotnú stabilitu vinutia pri režime S1. Vysoké využitie výkonu si vyžaduje spoľahlivé chladenie, preto je IC411 chladenie dôležitým prvkom na stabilný odvod tepla cez rebrovanie aj pri vyššej záťaži. Liatinový rám zvyšuje mechanickú odolnosť, lepšie tlmí vibrácie a podporuje presné uloženie ložísk; v kombinácii so zosilnenými ložiskami je vhodný aj pre aplikácie s vyššími radiálnymi silami. IP55 krytie poskytuje ochranu pred prachom a striekajúcou vodou, čo zvyšuje spoľahlivosť v typických priemyselných podmienkach. Keďže ide o 4-pólový elektromotor, jeho univerzálnosť je výhodná pre rôzne stroje a technológie, ktoré vyžadujú stabilnú rýchlosť a dobrý moment v triede približne 1500 ot./min.

Zvýšený výkon v štandardnom ráme: zachovanie IEC rozmerov pri vyššej zaťažiteľnosti

Pri požiadavke na vyšší výkon bez zmeny montážnych rozmerov je rozhodujúce, že motor dosahuje vyššiu výkonovú hustotu vďaka optimalizácii aktívnej časti. Dlhší statorový a rotorový paket, optimalizované vinutie a magnetický obvod pre vyššiu zaťažiteľnosť umožňujú zvýšiť menovitý výkon pri zachovaní režimu S1 a štandardného IC411 chladenia. Mechanickú stabilitu podporuje liatinový rám, zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora, čo je dôležité pri priemyselných prevádzkach s vibráciami a dlhými pracovnými cyklami. IP55 krytie zvyšuje odolnosť voči bežným prevádzkovým vplyvom a napájanie 400 V zjednodušuje integráciu do existujúcej elektrickej infraštruktúry.

Výkon: 110 kW
Otáčky: 1480 ot./min
Typ: 3LCZ-280M1-4
Veľkosť rámu: 280 mm
Účinnosť: 95,4 %
Hmotnosť: 618 kg

Vhodné aplikácie zahŕňajú technologické čerpadlá pre procesné okruhy, odsávacie a tlačné ventilátory, priemyselné kompresorové stanice a pohony miešadiel v chemických alebo potravinárskych technologických linkách.
