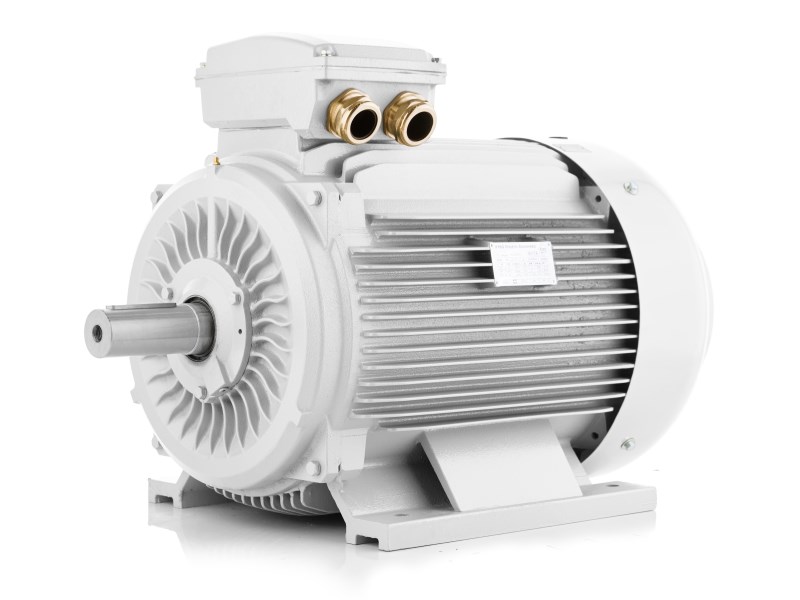

Progresívny elektromotor so zvýšeným výkonom 3LCZ-280M1-2, 110kw, 2980ot, 400V/690V

Tento elektromotor je určený pre priemyselné pohony, kde sa vyžaduje vysoká rýchlosť, stabilný chod v režime S1 a zároveň zachovanie štandardných montážnych rozmerov podľa IEC. Progresívny elektromotor IE3 110 kW je nízkonapäťový elektromotor s napájaním 400 V a vďaka 2-pólovému vyhotoveniu dosahuje vysoké otáčky vhodné pre aplikácie s vysokými nárokmi na výkon pri kompaktnom riešení. Koncepcia „zvýšeného výkonu“ znamená, že motor má vyšší menovitý výkon pri zachovaní montážnych rozmerov (rovnaký rám), čo zjednodušuje výmenu alebo modernizáciu bez zásahu do mechanickej zástavby. Zvýšená výkonová hustota je dosiahnutá optimalizáciou aktívnej časti motora – dlhší statorový a rotorový paket zvyšujú aktívny objem magnetického obvodu, čím rastie moment pri porovnateľných otáčkach. Pri rýchlosti 2980 ot./min sa tak 2-pólový elektromotor uplatní najmä tam, kde sú vysoké otáčky a výkon rozhodujúce pre stabilitu procesu. Liatinový rám, IC411 chladenie a IP55 krytie zároveň podporujú dlhodobú prevádzkovú istotu v náročnom priemyselnom prostredí.

Výkon: 110 kW
Otáčky: 2980 ot./min
Typ: 3LCZ-280M1-2
Veľkosť rámu: 280 mm
Účinnosť: 95,2 %
Hmotnosť: 530 kg

Progresívny elektromotor IE3 110 kW – efektivita IE3 s robustným liatinovým rámom a pripravenosťou na požiadavky IE3/IE4

Progresívny elektromotor IE3 110 kW kombinuje efektivitu IE3 s mechanickým vyhotovením, ktoré je vhodné pre vysokootáčkové priemyselné aplikácie a reflektuje prístup k moderným energetickým štandardom v duchu IE3/IE4. Efektivita IE3 je dosiahnutá optimalizovaným vinutím a magnetickým obvodom statora/rotora, ktoré sú dimenzované na vyššiu zaťažiteľnosť a stabilnú prevádzku pri menovitom výkone. Liatinový rám prináša vyššiu tuhosť a odolnosť voči vibráciám, čo je pri rýchlostiach okolo 3000 ot./min prakticky dôležité pre kultúru chodu a životnosť uloženia. Konštrukcia je doplnená o zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora, čím sa zvyšuje odolnosť voči mechanickému namáhaniu v prevádzke. Štandardom je IC411 chladenie s vlastným ventilátorom, ktoré stabilizuje tepelný režim pri režime S1, a IP55 krytie, ktoré chráni motor pred prachom a striekajúcou vodou. Ako trojfázový elektromotor na 400 V je vhodný do bežných priemyselných rozvodov a z pohľadu integrácie podporuje jednoduché nasadenie do existujúcich systémov.

Rýchlobehový 110 kW motor so zvýšeným menovitým výkonom a vysokou zaťažiteľnosťou

Základným prínosom je elektromotor so zvýšeným výkonom, ktorý ponúka vyšší menovitý výkon pri zachovaní IEC montážnych rozmerov. Toto riešenie stojí na zvýšenej výkonovej hustote, dosiahnutej optimalizáciou aktívnej časti motora: predĺžený statorový a rotorový paket zväčšujú aktívny objem a efektívnu dĺžku magnetického obvodu. Výsledkom je vyšší moment pri porovnateľných otáčkach a lepšia stabilita výkonu pri dynamických zmenách záťaže, čo je pri 2-pólovom elektromotore významné najmä pri rozbehoch a prechodových stavoch. Pri otáčkach 2980 ot./min motor zabezpečuje vysokú rýchlosť typickú pre 2-pólové vyhotovenie, ktoré je ideálne pre aplikácie s vysokými otáčkami a výkonom. Optimalizované vinutie a magnetický obvod (stator/rotor) zvyšujú zaťažiteľnosť pri zachovaní režimu S1 a bez potreby špeciálneho chladenia; používa sa štandardné IC411 chladenie. Napájanie 400 V umožňuje priame začlenenie do štandardných priemyselných inštalácií bez atypických požiadaviek na napájaciu sústavu.

Progresívne motory v priemysle – výhody vyššej výkonovej hustoty, účinnosti a odolnosti

Pri modernizácii technológií často rozhoduje možnosť zvýšiť výkon bez prepracovania mechanickej zástavby. Elektromotor so zvýšeným výkonom umožňuje výkonový posun pri zachovaní rámu a IEC montážnych rozmerov, čím sa skracuje odstávka a znižuje riziko nekompatibility so spojkami, základmi alebo krytmi. Efektivita IE3 obmedzuje straty, čo pomáha udržať priaznivý tepelný režim a znižuje energetickú náročnosť pri nepretržitej prevádzke. Liatinový rám prispieva k pevnosti a tlmeniu vibrácií, čo je pri vysokých otáčkach dôležité pre životnosť ložísk a stabilitu chodu. IP55 krytie zvyšuje odolnosť voči prašnému prostrediu a striekajúcej vode, zatiaľ čo IC411 chladenie zabezpečuje konzistentný odvod tepla pri režime S1. Vďaka tomu sa motor hodí do náročných prevádzok, kde je kľúčová kombinácia vysokých otáčok, účinnosti a mechanickej robustnosti.

Vyšší výkon pri zachovaní rámu 280 mm: viac aktívnej dĺžky magnetického obvodu bez zmeny zástavby

Konštrukcia so zvýšeným výkonom je postavená na tom, že nárast výkonu nevzniká zväčšením montážnych rozmerov, ale zvýšením aktívneho objemu a lepším využitím elektromagnetickej časti. Predĺžený paket statora a rotora zvyšuje aktívnu dĺžku magnetického obvodu, čím sa zlepšuje moment pri porovnateľných otáčkach a motor stabilnejšie prenáša výkon do poháňaného zariadenia. Optimalizované vinutie a magnetický obvod statora/rotora sú dimenzované na vyššiu zaťažiteľnosť, aby motor spoľahlivo pracoval v režime S1 pri napájaní 400 V, so štandardným IC411 chladením. Pre prax to znamená, že používateľ získa vyšší menovitý výkon v štandardnom ráme, pričom IP55 krytie a liatinový rám zvyšujú istotu pri nasadení v priemyselnom prostredí s vibráciami a prašnosťou.

Typické použitie: vysokotlakové ventilátory, technologické dúchadlá, procesné čerpadlá s vysokým prietokom, kompresorové agregáty.
