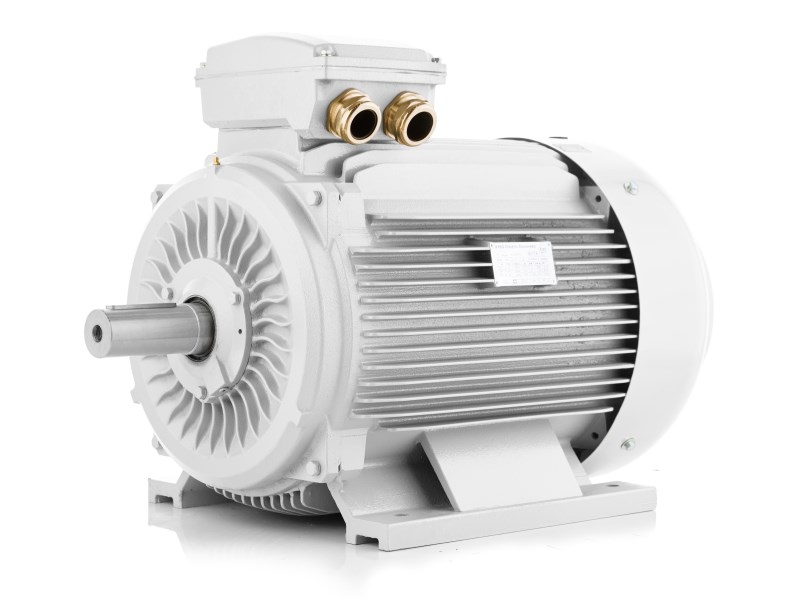

Progresívny elektromotor so zvýšeným výkonom 3LCZ-250M2-8, 45kw, 735ot, 400V/690V

Tento elektromotor je určený pre priemyselné pohony, kde sa vyžaduje vysoký krútiaci moment pri nízkych otáčkach a stabilná prevádzka v režime S1. Progresívny elektromotor IE3 45 kW je nízkonapäťový elektromotor pre napájanie 400 V a ako 8-pólový elektromotor pracuje približne pri 735 ot./min, takže sa hodí pre zariadenia, ktoré potrebujú vysoký výkon pri nízkych otáčkach bez zbytočného zvyšovania rýchlosti. Konštrukcia trojfázového elektromotora vychádza z robustného mechanického základu, kde liatinový rám zvyšuje tuhosť, znižuje citlivosť na vibrácie a podporuje dlhodobú prevádzkovú istotu. Kľúčovou výhodou je, že ide o elektromotor so zvýšeným výkonom: vyšší menovitý výkon je dosiahnutý pri zachovaní montážnych rozmerov IEC (rovnaký rám), čo uľahčuje modernizácie a výmeny bez zásahov do zástavby. V aplikáciách s nízkymi otáčkami sa tak dá zvýšiť výkon a moment bez zmeny mechanického rozhrania a bez potreby neštandardných úprav chladenia.

Progresívny elektromotor IE3 45 kW – účinnosť IE3/IE4 a liatinový rám pre náročné 8-pólové pohony

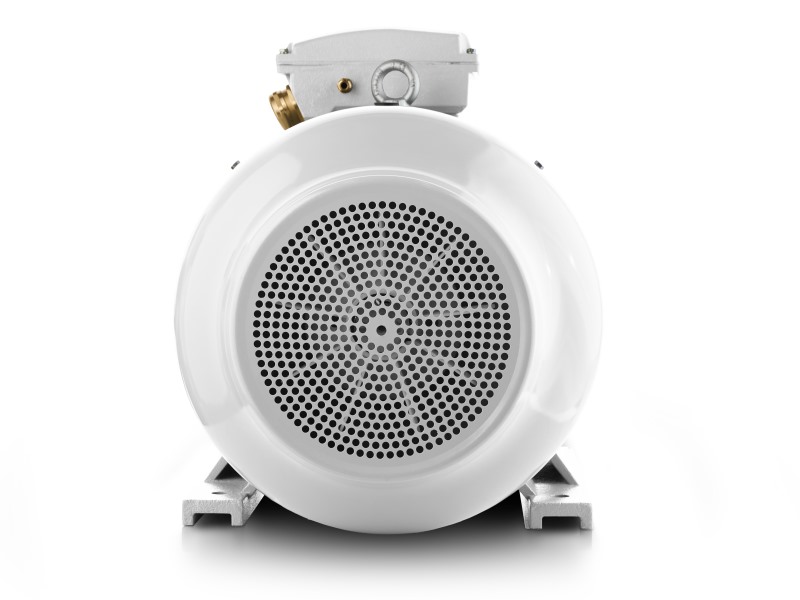

Progresívny elektromotor IE3 45 kW je navrhnutý s dôrazom na efektivita IE3 a na mechanickú odolnosť v priemyselnom prostredí. Liatinový rám poskytuje vyššiu pevnosť a stabilitu pri prenose výkonu, čo je dôležité najmä pri 8-pólových riešeniach, kde sa prenáša vyšší moment pri nižšej rýchlosti. Konštrukčné prvky podporujú životnosť a prevádzkovú istotu: zosilnené ložiskové uloženie zvláda dlhodobé zaťaženie, zosilnený kryt svorkovnice chráni pripojenie a oceľový kryt ventilátora zvyšuje odolnosť ventilácie. IC411 chladenie zabezpečuje štandardný, spoľahlivý odvod tepla pri režime S1 a IP55 krytie chráni motor pred prachom a striekajúcou vodou v bežných výrobných halách a technologických prevádzkach. Keďže ide o 8-pólový elektromotor s otáčkami okolo 735 ot./min, je vhodný pre zariadenia, ktoré vyžadujú vysoký výkon pri nízkych otáčkach a stabilné správanie pri kolísaní záťaže.

Výkon: 45 kW
Otáčky: 735 ot./min
Typ: 3LCZ-250M2-8
Veľkosť rámu: 250 mm
Účinnosť: 91,8 %
Hmotnosť: 440 kg

Optimalizovaný 45 kW elektromotor so zvýšeným výkonom pre vyšší moment pri 735 ot./min

Zvýšený výkon v rámci štandardného rámu IEC je dosiahnutý zvýšením výkonovej hustoty optimalizáciou aktívnej časti motora. Základom je dlhší statorový a rotorový paket, ktorý zväčšuje aktívny objem a zlepšuje využitie magnetického obvodu, čím sa pri porovnateľných otáčkach dosahuje vyšší krútiaci moment. V praxi to znamená, že pri približne 735 ot./min dokáže 8-pólový elektromotor efektívnejšie preniesť výkon do záťaže, čo je rozhodujúce pri pohonoch s vyšším odporom alebo pri zariadeniach pracujúcich v ťažších režimoch. K vyššej zaťažiteľnosti prispieva aj optimalizované vinutie a magnetický obvod (stator/rotor), ktoré sú navrhnuté tak, aby znášali vyššie prúdové a tepelné namáhanie pri zachovaní režimu S1. Motor zostáva nízkonapäťový elektromotor pre 400 V a využíva štandardné IC411 chladenie, takže vyšší menovitý výkon nie je podmienený špeciálnymi chladiacimi systémami, ale konštrukčnou optimalizáciou aktívnych častí.

Prednosti progresívnych 8-pólových motorov: vyššia zaťažiteľnosť, IE3 efektivita a odolná konštrukcia

Priemyselná prax vyžaduje, aby motor pracoval stabilne pri dlhodobom zaťažení, s predvídateľným tepelným správaním a s mechanickou odolnosťou. Efektivita IE3 znižuje straty a podporuje priaznivejší tepelný režim pri nepretržitej prevádzke, čo má vplyv na životnosť vinutia aj na stabilitu parametrov. Liatinový rám zvyšuje tuhosť, pomáha tlmiť vibrácie a prispieva k stabilnému uloženiu ložísk, najmä pri aplikáciách s vyšším momentom. IP55 krytie je výhodné v prostredí s prachom alebo striekajúcou vodou, kde sa vyžaduje vyššia ochrana aktívnych častí, a IC411 chladenie je osvedčený štandard pre priemyselné inštalácie. Pri 8-pólovej koncepcii je zároveň prirodzené, že 8-pólový elektromotor je vhodný pre zariadenia, ktoré vyžadujú vysoký výkon pri nízkych otáčkach a potrebujú stabilnú prevádzku aj pri zmenách zaťaženia.

Vyšší menovitý výkon pri zachovaní IEC zástavby a štandardného chladenia IC411

Z hľadiska integrácie je rozhodujúce, že zvýšený menovitý výkon je dostupný pri zachovaní montážnych rozmerov IEC, takže zástavbová geometria, prírubové a základové rozhrania sa nemenia. Vyššia výkonová hustota je výsledkom väčšieho aktívneho objemu (dlhší statorový a rotorový paket) a optimalizácie vinutia a magnetického obvodu, nie zväčšenia rámu. Tým sa získa vyšší moment pri nízkych otáčkach, pričom režim S1, IC411 chladenie a IP55 krytie zostávajú zachované a motor je kompatibilný s napájaním 400 V. Typické použitie: priemyselné mlyny a drviče s prevodovkou, extrudéry a technologické linky s nízkymi otáčkami, veľké dúchadlá pre procesné vzduchové okruhy, prevodované navijaky a zdvíhacie mechanizmy v priemyselných aplikáciách.
