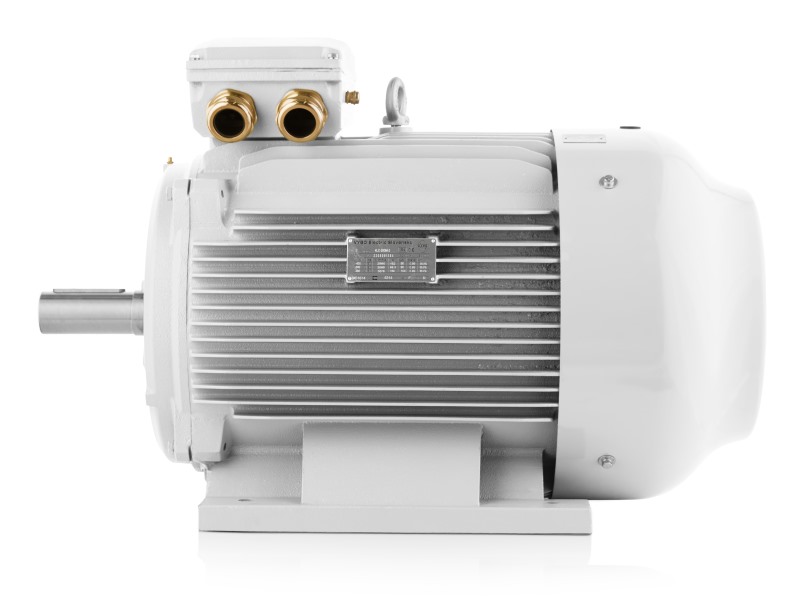

Progresívny elektromotor so zvýšeným výkonom 3LCZ-225M-6, 37kw, 980ot, 400V/690V

6-pólový elektromotor 3LCZ v liatinovom vyhotovení je určený pre priemyselné pohony, ktoré vyžadujú stabilný krútiaci moment, dlhodobý chod v režime S1 a mechanickú odolnosť pri vyššej záťaži. Progresívny elektromotor IE3 37 kW je navrhnutý pre stredné otáčky 980 ot./min, preto sa prirodzene hodí do aplikácií, kde je dôležitý vyrovnaný chod a vyšší moment pri nižšej rýchlosti v porovnaní s 2- alebo 4-pólovými riešeniami. Robustný liatinový rám zvyšuje tuhosť a zlepšuje tlmenie vibrácií; zároveň sa kladie dôraz na prvky, ktoré rozhodujú v praxi – zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora. Motor je nízkonapäťový elektromotor pre napájanie 400 V, v štandardnom vyhotovení používa IC411 chladenie a je vybavený IP55 krytím, takže je vhodný aj do prašnejších prevádzok alebo do priestorov s občasným ostrekom.

Progresívny elektromotor IE3 37 kW – efektivita IE3 v robustnom liatinovom ráme s pripravenosťou na náročnú prevádzku

Progresívny elektromotor IE3 37 kW je postavený na koncepte zvýšenej výkonovej hustoty pri zachovaní montážnych rozmerov IEC, teda bez zmeny zástavby a mechanického rozhrania stroja. Ide o elektromotor so zvýšeným výkonom, pri ktorom vyšší menovitý výkon nevzniká „na úkor“ režimu S1 alebo chladenia, ale technicky korektnou optimalizáciou aktívnej časti motora. Kľúčom je dlhší statorový aj rotorový paket, ktorý zväčšuje aktívny objem magnetického obvodu, pričom zostáva zachované štandardné IC411 chladenie. Väčšia aktívna dĺžka magnetického obvodu prináša vyšší moment pri porovnateľných otáčkach, čo je pri 6-pólovom elektromotore so 980 ot./min zásadné pre pohony pracujúce v oblasti stredných otáčok. Popri tom motor spĺňa požiadavky na efektivitu IE3 a konštrukčná filozofia optimalizovaného vinutia a magnetického obvodu je kompatibilná so smerovaním portfólia k vyšším triedam účinnosti (IE4), bez zníženia robustnosti liatinového vyhotovenia.

Elektromotor 37 kW so zvýšenou výkonovou hustotou a vyšším momentom pri stredných otáčkach

Zvýšený výkon tohto motora je výsledkom kombinácie dlhšej aktívnej časti a optimalizácie vinutia a magnetického obvodu statora/rotora pre vyššiu zaťažiteľnosť. V praxi to znamená, že motor poskytuje vyšší menovitý výkon pri zachovaní štandardných montážnych rozmerov IEC (rovnaký rám), čo zjednodušuje integráciu do existujúcich zostáv bez úprav pätiek, prírub alebo krytov. Pri 980 ot./min sa motor správa stabilne aj pri dlhodobom zaťažení a vďaka väčšej aktívnej dĺžke magnetického obvodu dosahuje vyšší krútiaci moment pri porovnateľných otáčkach. Napájanie 400 V umožňuje jednoduché začlenenie do bežných priemyselných rozvodov a podľa charakteru aplikácie je vhodné priame spúšťanie aj riadenie frekvenčným meničom. IP55 krytie chráni vnútorné časti pred prachom a striekajúcou vodou, IC411 chladenie s núteným prúdením vzduchu stabilizuje teplotný režim vinutia a oceľový kryt ventilátora zvyšuje mechanickú odolnosť. Liatinový rám spolu so zosilnenými ložiskami a zosilneným krytom svorkovnice podporuje prevádzkovú istotu pri vibráciách a prevádzkových rázoch.

Výkon: 37 kW
Otáčky: 980 ot./min
Typ: 3LCZ-225M-6
Veľkosť rámu: 225 mm
Účinnosť: 93,3 %
Hmotnosť: 290 kg

Prečo progresívne elektromotory so zvýšeným výkonom zjednodušujú modernizácie aj nové návrhy

Hlavnou výhodou je, že vyšší menovitý výkon sa dosiahne pri zachovaní štandardného rámu a montážnych rozmerov IEC, čo minimalizuje zásahy do existujúcej mechaniky zariadenia. Pri modernizáciách to znamená rýchlejší výber a menšie riziko nekompatibility so spojkami, základmi alebo ochrannými krytmi. Zvýšená výkonová hustota je technicky podložená zväčšením aktívneho objemu motora – dlhší statorový a rotorový paket – a súčasnou optimalizáciou vinutia a magnetického obvodu statora/rotora pre vyššiu zaťažiteľnosť. Pri 6-pólových riešeniach sa tento prínos prejaví aj v momentových vlastnostiach: motor poskytuje vyšší moment pri stredných otáčkach, čo je vhodné pre aplikácie, kde sa uprednostňuje stabilný záber pred vysokou rýchlosťou. Liatinový rám je robustnejší, lepšie tlmí vibrácie a v kombinácii so zosilnenými ložiskami a zosilneným krytom svorkovnice podporuje dlhodobý chod v režime S1. Efektivita IE3 znižuje straty, čo je dôležité pri dlhých prevádzkových hodinách a pri energeticky citlivých procesoch.

Vyšší menovitý výkon v rovnakom IEC ráme pri zachovaní IC411 chladenia, IP55 krytia a napájania 400 V

Konštrukcia motora je navrhnutá tak, aby vyšší výkon nevyžadoval špeciálne prevádzkové opatrenia ani zmeny montáže. Zachovanie rámu IEC znamená, že motor možno osadiť do existujúcej mechaniky bez úprav, pričom zvýšený výkon je daný väčším aktívnym objemom (dlhší paket statora/rotora) a optimalizovaným vinutím a magnetickým obvodom pre vyššiu zaťažiteľnosť. Motor je určený na režim S1 so štandardným IC411 chladením a vďaka IP55 krytiu je vhodný aj do priemyselných priestorov s prachom a zvýšenou vlhkosťou. Pri 980 ot./min poskytuje vhodný kompromis medzi rýchlosťou a momentom, typický pre 6-pólový elektromotor v aplikáciách so strednými otáčkami, a napájanie 400 V zjednodušuje pripojenie v bežných sieťach. Typické využitie zahŕňa technologické čerpadlá, odsávacie ventilátory, prevodové dopravníky a priemyselné miešadlá.
