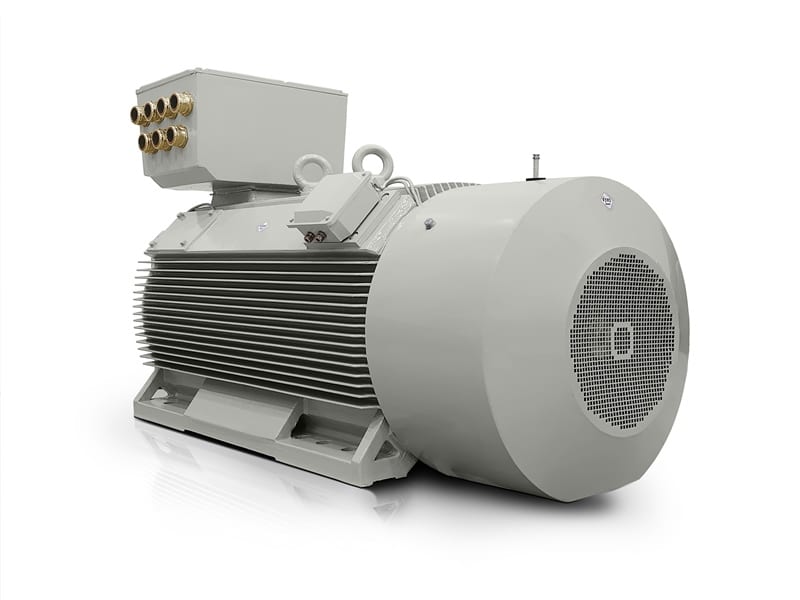

Elektromotor 1000 kW, 1490 ot./min, 400/690 V, H17RL-450X3-4

Dlhý popis produktu

H17RL-450X3-4 prináša vysokú hustotu výkonu do prevádzok, kde rozhoduje priestor, stabilita a dlhodobé zaťaženie. Tento elektromotor 1400 ot./min je navrhnutý pre veľké procesné a energetické pohony, ktoré potrebujú spoľahlivý chod pri nepretržitej záťaži a presne naviazaný výkon v rámci robustného priemyselného riešenia.

VYBO Electric pri tomto vyhotovení stavia na robustnej liatinovej konštrukcii, ktorá pomáha tlmiť vibrácie a udržať presnosť uloženia aj v náročnom mechanickom prostredí. Práve preto sa trojfázový elektromotor tohto typu dobre uplatňuje tam, kde sú bežné rázové štarty, dlhé prevádzkové cykly a vysoké požiadavky na životnosť ložísk aj mechanickej časti.

Elektromotor 1400 ot./min pre ťažký priemysel a nepretržitú prevádzku

Menovité otáčky 1490 otáčok/min poskytujú stabilný základ pre aplikácie, v ktorých sa očakáva plynulý prenos energie bez zbytočného kolísania. V kombinácii s výkonom 1000 kW a menovitým krútiacim momentom 6409 Nm ide o riešenie, ktoré obstojí pri rozbiehaní veľkých zotrvačných sústav a pri dlhodobom chode technologických liniek.

V praxi sa tento nízkonapäťový elektromotor uplatní napríklad na drvičoch hornín, čerpadlových staniciach pre procesné médiá, ťažobných dopravníkoch, kompresorových jednotkách, mlynoch v cementárňach, miešacích zariadeniach v chemickom priemysle, ventilátoroch s vysokým objemovým prietokom, extrudéroch vo výrobe plastov, prevodoch v hutníckych linkách a na veľkých navíjačkách v papierenskom priemysle.

Robustná liatinová konštrukcia pre dlhé servisné intervaly

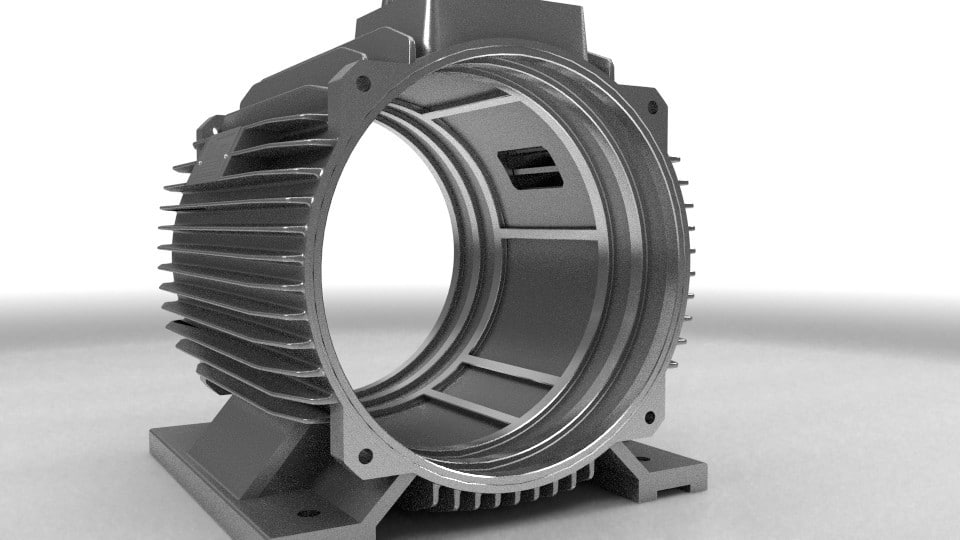

Liatinové telo motora zvyšuje odolnosť voči mechanickému namáhaniu a zlepšuje správanie pri dlhodobom tepelnom zaťažení. To je dôležité najmä v závodoch, kde sa pohon montuje do obmedzeného priestoru a pritom musí zvládnuť neprerušovanú prevádzku bez častých zásahov údržby.

Hmotnosť 5500 kg a osová výška 450 mm podporujú stabilnú inštaláciu do technologických celkov, kde sa počíta s vysokou dynamickou záťažou. Vďaka tomu sa trojfázový elektromotor správa predvídateľne aj v zostavách, kde býva štartovací moment a zotrvačnosť rozhodujúcim faktorom pri návrhu pohonu.

Kompaktný výkon pre priestory s obmedzenou inštaláciou

Kompaktný výkon je výhodný najmä tam, kde musí veľký výkon zostať sústredený v rozumnej stavebnej dĺžke a bez nadmerných nárokov na montážny priestor. Takéto riešenie uľahčuje integráciu do existujúcich výrobných celkov, modernizácií aj náhrad za staršie pohony s podobným napäťovým režimom.

• Menovitý prúd 1703 A pri △ 400 V podporuje využitie v silových rozvodoch s dôrazom na priame napájanie.
• Menovitý prúd 990 A pri Y 690 V zodpovedá prevádzke vo veľkých priemyselných sieťach.
• Pomer rozbehového momentu 110 % pomáha pri rozbehu zaťažených sústav.
• Pomer zvratového momentu 220 % zvyšuje rezervu pri krátkodobých prevádzkových špičkách.
• Pomer rozbehového prúdu 750 % je dôležitý pri návrhu ochrany a spúšťania.

Voľba efektivity podľa energetickej stratégie závodu

Možnosť voľby triedy efektivity umožňuje prispôsobiť pohon požiadavkám konkrétnej technológie, rozpočtu aj plánovanej dĺžke prevádzky. Pre modernizované výrobné linky je to praktické najmä vtedy, keď sa sleduje celková spotreba energie a potreba znížiť prevádzkové straty bez zásahu do procesnej logiky.

Dostupnosť IE3, IE4 a IE5 dáva technológom priestor nastaviť úroveň účinnosti podľa cieľov závodu. Účinnosť 96,3 % a účinník 0,88 zároveň podporujú hospodárnu prevádzku v aplikáciách, kde sa motor pohybuje v dlhých pracovných cykloch a zmena odberu sa premieta do celkových nákladov výroby.

Prevádzkové parametre, ktoré pomáhajú pri návrhu pohonu

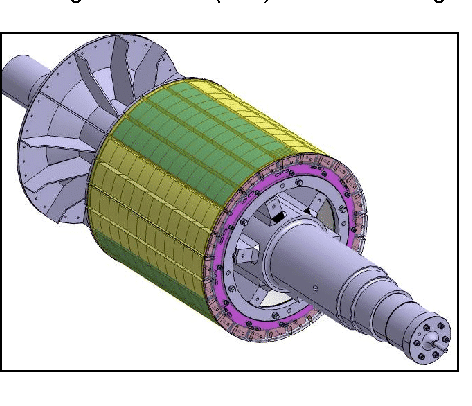

Izolačná trieda F a nárast teploty B sú dôležité pri dlhodobom zaťažení, najmä ak je okolie teplotne náročné alebo je stroj súčasťou technológie s obmedzeným chladením. Klietka rotora z medenej pásoviny podporuje odolnosť pri opakovaných štartoch a zlepšuje správanie motora pri ťažkých rozbehoch.

Ložisko DE 6328C3 a ložisko NDE 6328C3 vytvárajú predpoklad pre stabilný chod v zostavách, kde sa očakáva presné uloženie a dlhé servisné intervaly. Externá rozbehová zotrvačnosť 654,000 kg·m² spolu s momentom zotrvačnosti GD² 64,000 kg·m² je užitočná pri návrhu sústavy, ktorá musí zvládnuť dynamické zmeny bez nežiaduceho pretiaženia.

Tisícky spokojných zákazníkov firmy VYBO Electric využívajú podobné riešenia v hutníctve, baníctve, energetike aj spracovateľskom priemysle, kde sa každý deň preveruje spoľahlivosť komponentov v reálnej prevádzke.

Kontaktujte nás pre riešenie pre veľké priemyselné pohony

Kontaktujte nás a zistite, ako môže H17RL-450X3-4 zapadnúť do vášho technologického celku, modernizácie linky alebo projektu náhrady existujúceho pohonu.
