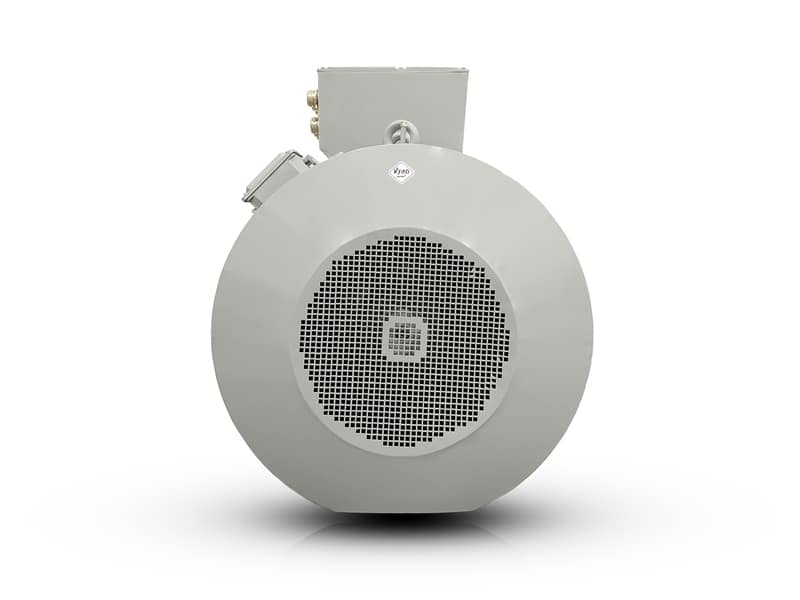

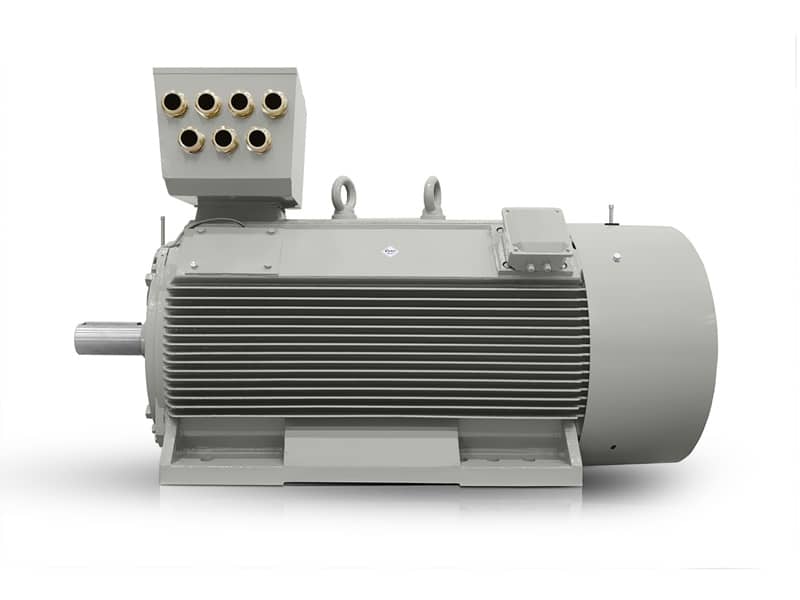

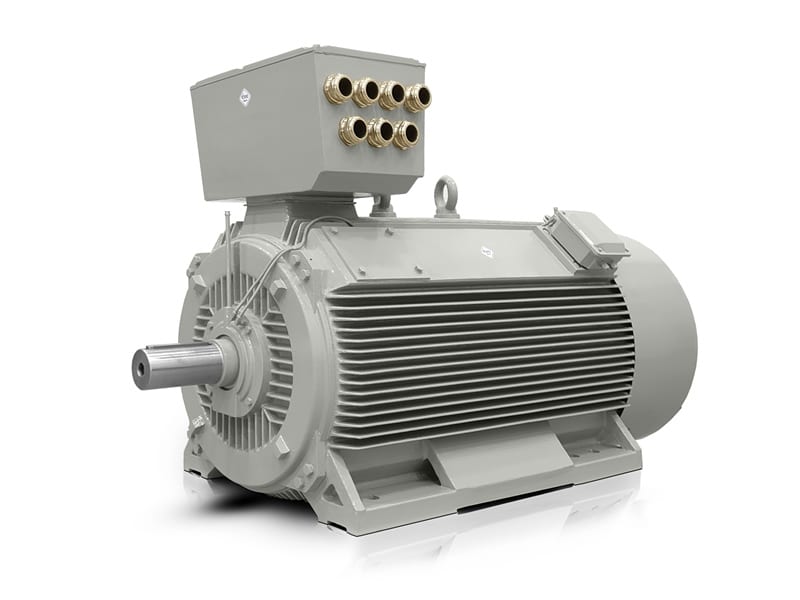

Typ elektromotora: H17RL-400X3-2 710KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 400X3-2 |
| Rám (mm) | 400 |
| Elektrické dáta | |
| Výkon (kW) | 710 |
| Menovitý prúd 400 V (A) | 1202 |
| Menovitý prúd 690 V (A) | 697 |
| Rýchlosť (rpm) | 2980 |
| Frekvencia (Hz) | 50 |
| Póly | 2 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 2275 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 120 |
| Ist/In (%) | 750 |
| Externá rozbehová zotrvačnosť (kg*m2) | 232 |
| Moment zotrvačnosti GD2 (kg*m2) | 21,2 |
| Výkonnosť | |
| Efektívnosť (%) | 96,1 |
| Účinník (100%) | 0,89 |
| Príslušenstvo | |
| 6 x PT100 vo vinutí | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzačný ohrievač 230V | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 3680 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | masívna hliníková klietka |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6220C3/6220C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
Menovitý výkon 710 kW pri 2980 otáčok/min dáva modelu H17RL 400X3-2 vysokú hustotu výkonu pre pohony, kde sa počíta každý centimeter montážneho priestoru. Tento 2-pólový elektromotor od VYBO Electric je navrhnutý ako trojfázový elektromotor pre prevádzky, ktoré potrebujú stabilný rozbeh, presný prenos krútiaceho momentu a rezervu pre dlhodobé zaťaženie.
Robustná liatinová konštrukcia pomáha udržať pevnosť zostavy pri vibráciách, častých štartoch aj pri kontinuálnej prevádzke. V praxi to ocenia prevádzkovatelia valcovacích tratí, čerpacích staníc pre technologickú vodu, kompresorových staníc, miešacích zariadení, dopravníkových liniek, drvičov a veľkých ventilátorov, kde je dôležitá mechanická odolnosť a dlhá životnosť bez zbytočných odstávok.
2-pólový elektromotor pre pohony s vysokou hustotou výkonu
Kombinácia menovitého krútiaceho momentu 2275 Nm a rozbehových vlastností umožňuje roztočiť záťaž aj tam, kde má pohon napojený masívny technologický celok. Vďaka tomu sa asynchrónny elektromotor s klietkovým rotorom uplatní v sektoroch, kde je potrebný spoľahlivý prenos energie do prevodoviek, čerpadiel alebo kompresorových agregátov.
- Prevádzka oceľových dopravníkov s vysokým zaťažením.
- Pohon veľkých axiálnych ventilátorov v energetike a hutníctve.
- Čerpanie technologickej vody v priemyselných úpravniach.
- Drvenie a triedenie kameniva v ťažobných linkách.
- Miešanie hustých médií v chemickej výrobe.
- Komprimovanie vzduchu vo výkonných kompresorových zostavách.
- Valcovanie a navíjanie materiálu v metalurgických prevádzkach.
Liatinové telo pre stabilitu pri nepretržitej záťaži
Priemyselné nasadenie si žiada aj pevné uloženie ložísk, kontrolu tepelného namáhania a odolnosť proti dlhodobému mechanickému opotrebovaniu. Preto sa tento asynchrónny elektromotor s klietkovým rotorom opiera o riešenie, ktoré dobre zvláda trvalú prevádzku a udržiava stabilné parametre aj pri náročnom režime smien. Izolačná trieda F spolu s nárastom teploty B podporuje bezpečný tepelný chod pri zaťažení.
Energetická efektívnosť pri veľkých technologických celkoch
Efektivita 96,1 % a účinník 0,89 pomáhajú držať energetickú efektívnosť pohonu na úrovni, ktorá je pre veľké fabriky citeľná v celkových nákladoch na prevádzku. U OEM výrobcov technologických celkov sa navyše oceňuje možnosť voľby frekvencie, pretože dostupné aj 60 Hz zjednodušuje exportné projekty aj štandardizáciu naprieč rôznymi trhmi.
Menovitý prúd 1202 A pri △ 400V a 697 A pri Y 690V poskytuje pri návrhu rozvádzača a ochranných prvkov dostatok podkladov pre presné dimenzovanie napájania. Hmotnosť 3680 kg, externá rozbehová zotrvačnosť 232,000 kg·m² a moment zotrvačnosti GD² 21,200 kg·m² sú hodnoty, s ktorými sa dá počítať pri projektovaní línie, základov aj spojenia s naväzujúcou technológiou. Ložiská 6220C3 na strane DE aj NDE podporujú plynulý chod pri dlhých prevádzkových cykloch.
VYBO Electric dodáva riešenie pre zákazníkov, ktorí potrebujú nielen samotný motor, ale aj zladenie s konkrétnym technologickým procesom a montážnou realitou prevádzky.
Kontaktujte nás a pripravíme vám riešenie pre váš projekt.
