Dátový list pre trojfázové elektromotory
Typ elektromotora: 3LC315M-2, 132 kW

Typ

3LC-315M-2

Výkon (kW)

132

Menovitý prúd 400V (A)

224

Rýchlosť (rpm)

2980

Frekvencia (Hz)

LRT/RLT

1,8

BDT/RLT

2,3

LRA/RLA

7,1

Efektívnosť (%)

94,5

Účinník

0,9

Hlučnosť (dB)

Štandard: špecifikácie

IEC60034-1 / GB755

Štandard: test

IEC60034-2 / GB/T1032

Štandard: hluk

IEC60034-9 / GB10069.3

Štandard: vibrácie

IEC60034-14 / GB10068

Rám (mm)

315

Póly

Napätie (V)

400/690

Pripojenie

Δ/Y

Izolačná trieda

Servisný faktor

1,0

Zaťaženie

S1, S2, S3, S4-S9

Teplota okolia (°C)

-35°C~40°C

Inštalačná nadmorská výška

1000 m

Trieda ochrany

IP55

Typ chladenia

IC411

Inštalácia

IM B (na vyžiadanie)

Vibrácie

2.8 mm/s

Smer rotácie

Oba

Štartovanie

DOL alebo VFD

Spojovanie

priamo

Typ zaťaženia

parabolická alebo lineárna krivka

Svorkovnica

2xM63x1,5

Ložiská DE/NDE

6317C3/6317C3

IM B3 pätkový motor
IM B5 prírubový motor
IM B35 pätkovo-prírubový motor
IM V1 vertikálny motor

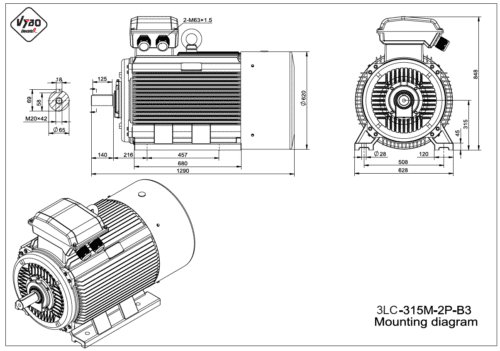

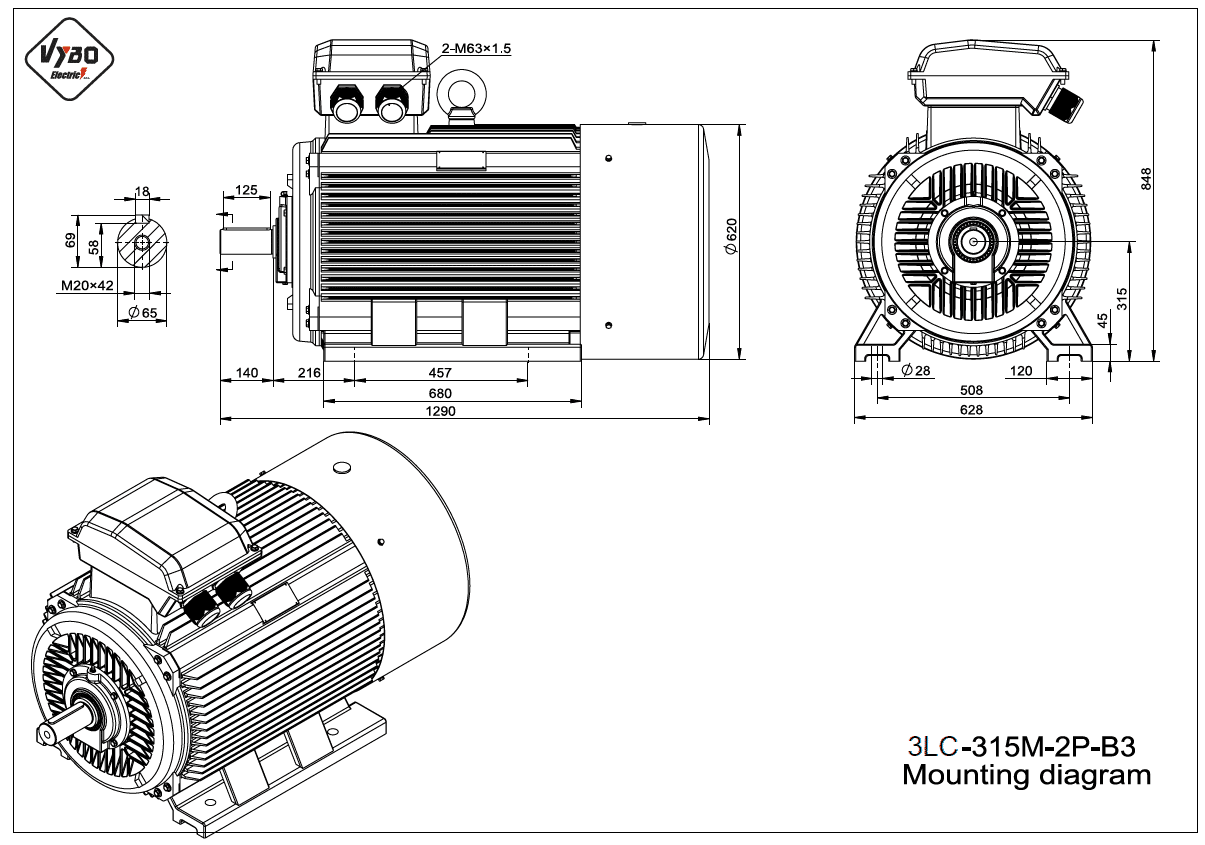

Rozmerový výkres – Elektromotor 132kW 3LC315M-2- B3 pätkový

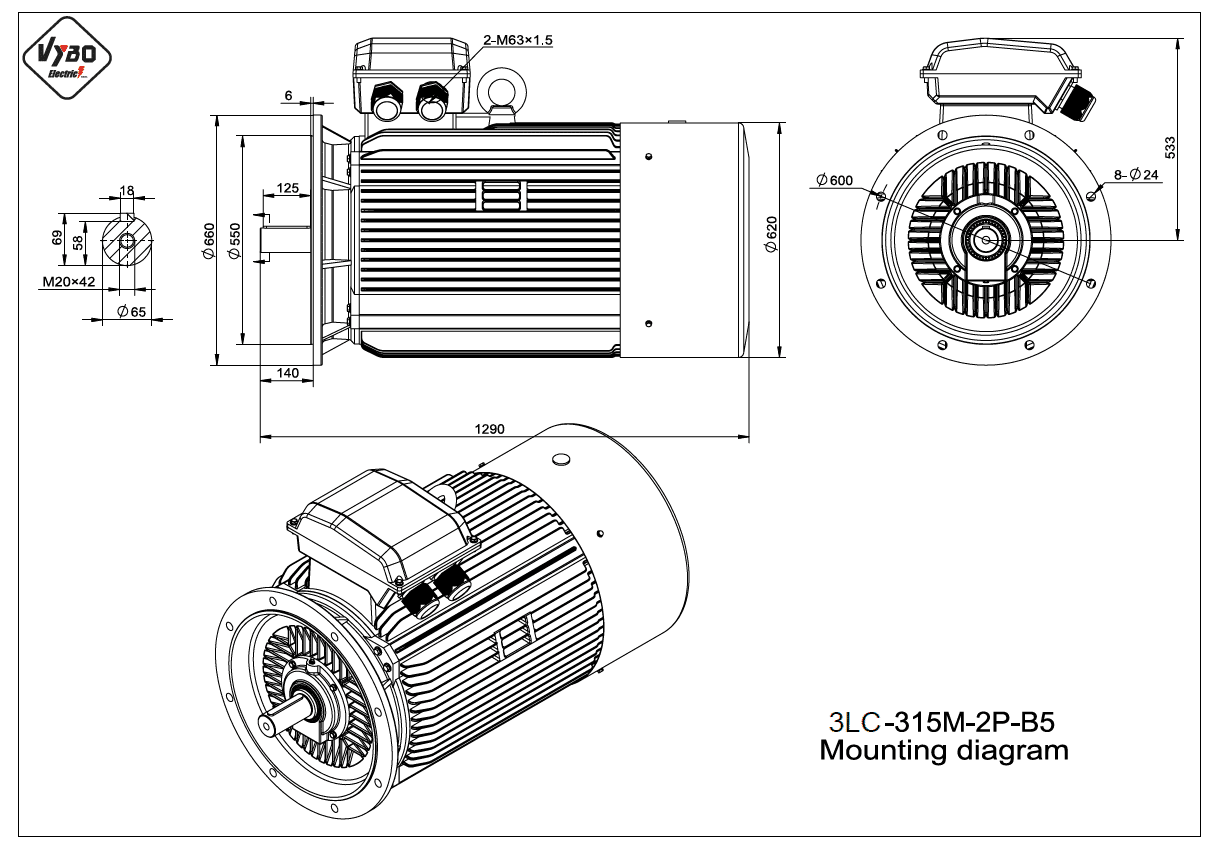

Rozmerový výkres – Elektromotor 132kW 3LC315M-2- B5 prírubový

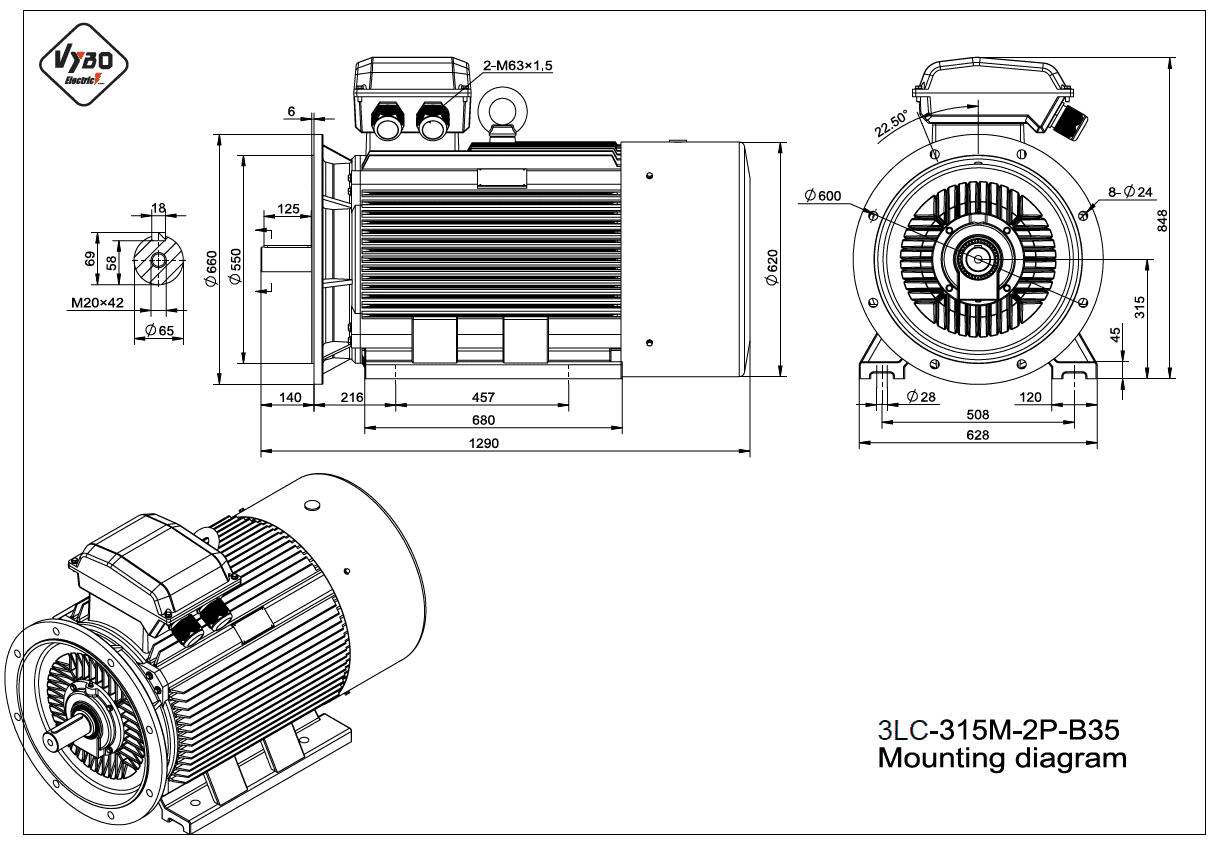

Rozmerový výkres – Elektromotor 132kW 3LC315M-2- B35 pätky + príruba

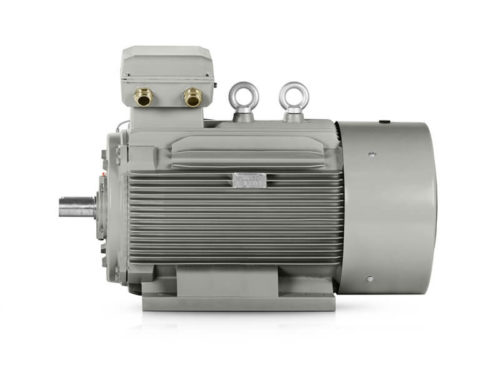

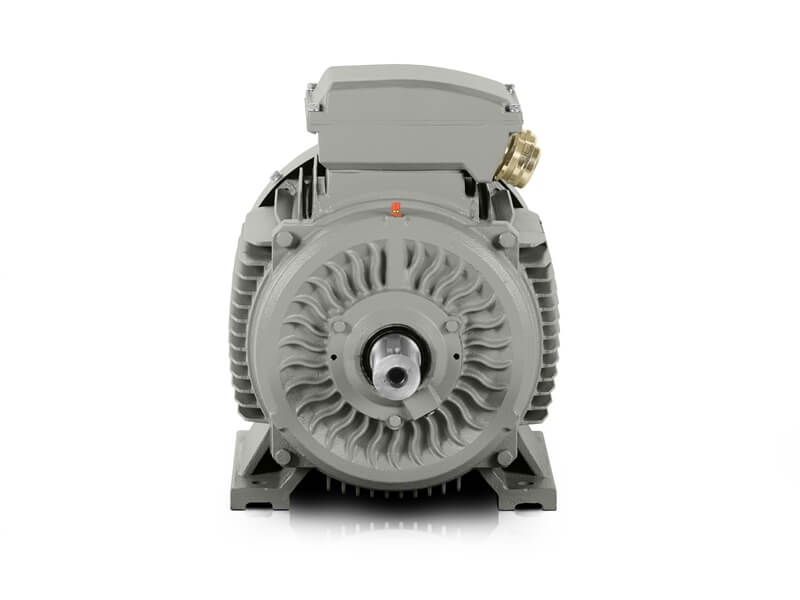

Galéria – Elektromotor 132kW 3LC315M-2

Elektromotory 132kW 3LC315M-2 – 400V/690V

Elektromotor 132 kW 3LC315M-2, 2980 ot.min.-1 sa právom radí medzi najkvalitnejšie produkty v kategórii elektromotory s výkonom do 400 kW. Ide o elektromotory so širokým spektrom využitia. Sú vhodné pre náročnejšie aplikácie. Sú výnimočné najmä množstvom nadštandardných prvkov aj v základnej výbave a mnohými ďalšími výhodami. Precízna výroba a zloženie z kvalitných materiálov zabezpečuje spoľahlivosť a dlhovekosť elektromotora.

Elektromotor 132kW, 2 pól skladom

Základná výbava elektromotora 132kW 3LC:

elektromotor 3LC315M-2
oceľový kryt chladenia, chladiacej vrtule (štandardne sa používa plastový kryt)
zosilené ložiská s uzavretou oceľovou klietkou
masívne liatinové zosilené patky
špeciálne teplotne vysokoodolná vazelína v zosilených ložiskách
kovová skrinka pripojovacieho terminálu (štandardne sa u motorov do 22kW používa plastová)
zosilené, vystužené ložiskové štíty z liatiny
ROTOR
spevnená rotorová klietka (oceľovo-hliníková s prídavkom medi)
VINUTIE
VPI (Vacuum pressure impregnation) – vákuová impregnácia
strojné navíjanie
maximálna čistota medi v smaltovanom drôte vinutia
STATOROVÉ PLECHY – strojne krájanie a lisovanie
strojné vkladanie plechov do statoru

Vlastnosti elektromotory LC

box môže byť na boku a tiež hore, v závislosti od vyžiadania a konkrétneho typu
Uchytenie príruby
Upevnenie pevnostnými oceľovými imbusovými šróbami

Elektromotor 132 kW – Eshop

Na našom e-shope nájdete okrem liatinových elektromotorov LC aj:
– hliníkové elektromotory AL
– krúžkové a žeriavové elektromotory
– nízkonapäťové elektromotory veľkých výkonov
– vysokonapäťové elektromotory
– jednosmerné elektromotory
– elektromotory do prostredia s nebezpečenstvom výbuchu
– elektromotory s brzdou
– elektroprevodovky
– množstvo iného sortimentu

Elektromotor 132 kW – najvyššia dostupná kvalita

Elektromotory 1,2,3 LC sú vyrábané v maximálnej možnej kvalite s veľkou precíznosťou a to ich robí skvelým spoločníkom vo vašej práci.
