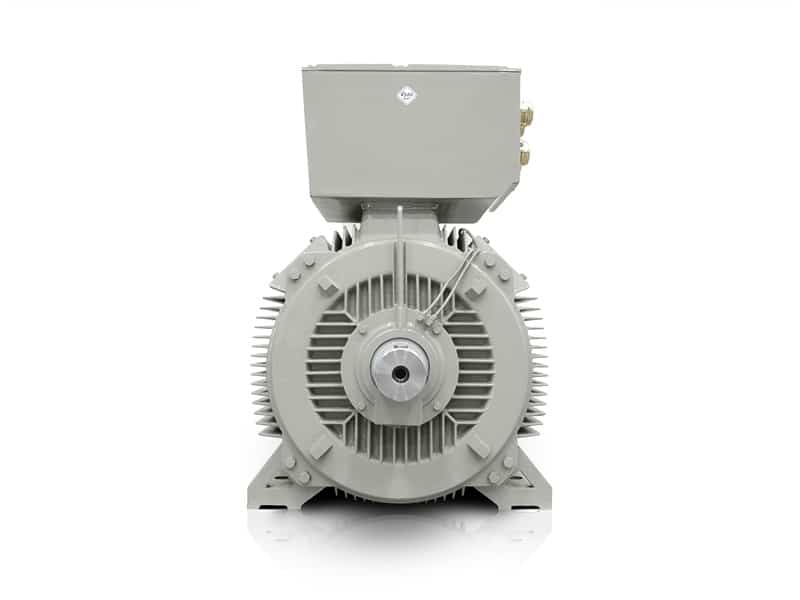

Elektromotor 500 kW, 2978 ot./min, 400/690 V, H17RL 315X8-2

Dlhý popis produktu

H17RL 315X8-2 prináša vysokú hustotu výkonu, ktorú ocenia prevádzky, kde rozhoduje priestor aj stabilný záber. Tento elektromotor 2900 otáčok od VYBO Electric je navrhnutý pre pohonnú techniku, ktorá musí dlhodobo držať tempo výroby bez zbytočných prestojov.

V segmente veľkých fabrík a OEM zostáv sa počíta s tým, že jeden agregát musí zvládnuť plynulý rozbeh, presný prenos momentu a spoľahlivú prevádzku v náročnom režime. Práve preto je tento trojfázový elektromotor vhodný tam, kde sa očakáva kompaktný výkon v kompaktnejšom riešení a kde sa každý meter v strojovni premieta do efektivity celého celku.

Kompaktný výkon v elektromotor 2900 otáčok pre priemyselné linky

Výkon 500 kW pri 2978 otáčok/min umožňuje nasadiť motor do aplikácií, kde by väčší celok komplikoval dispozičné riešenie rozvádzačov, základových rámov alebo servisných priestorov. V praxi to znamená menej kompromisov pri návrhu technológie a lepšiu nadväznosť na existujúce pohony.

Menovitý krútiaci moment 1603 Nm podporuje stabilný prenos sily aj v prevádzkach so zmenlivým zaťažením. Rozbehový moment 140 % a zvratový moment 200 % dávajú technologickým celkom rezervu pri spúšťaní zariadení, ktoré kladú vyšší odpor hneď od začiatku cyklu.

Pre výrobných integrátorov je dôležité, že ide o nízkonapäťový elektromotor s napätím 400/690 V, takže sa dá zapojiť do bežných priemyselných sústav bez zbytočných úprav koncepcie. Pri menovitom prúde 846 A v △ 400V a 491 A v Y 690V sa motor dobre zaraďuje do projektov, kde sa sleduje dostupnosť napájania aj dimenzovanie ochranných prvkov.

Účinnosť a účinník, ktoré pomáhajú držať prevádzku pod kontrolou

Efektivita 96,1 % podporuje hospodárnu prevádzku pri trvalej záťaži, čo je v nepretržitých výrobných procesoch citeľné na energetickej bilancii celého linkového celku. Účinník 0,89 uľahčuje návrh pohonu v systémoch, kde sa sleduje stabilita siete a dlhodobá spoľahlivosť.

Izolačná trieda F a nárast teploty F dávajú motoru predpoklady pre prevádzku v podmienkach, kde sa teplo prenáša aj z okolitých technológií. To je dôležité najmä v hutníckych prevádzkach, baliacich centrách, spracovaní surovín a všade tam, kde sa stroj nedá jednoducho odstaviť na dlhý servis.

Robustná liatinová konštrukcia pre dlhú službu v náročných podmienkach

Liatinové vyhotovenie konštrukcie prináša vysokú mechanickú odolnosť a dobrú stabilitu pri vibráciách, ktoré vznikajú v ťažkých prevádzkach. Pre inžinierov údržby to znamená menšie riziko neželaných posunov uloženia a lepšiu odolnosť voči opakovanému mechanickému namáhaniu.

Hmotnosť 2600 kg pomáha tlmiť chod v aplikáciách, kde sa prenáša veľký výkon do technologického celku. V spojení s masívnou hliníkovou klietkou rotora vzniká riešenie, ktoré je pripravené na dlhú životnosť a na prevádzku vo veľkých fabrikách, kde sa od motora očakáva viac než len občasné spustenie.

Ložisko DE 6218C3 a ložisko NDE 6218C3 sú zvolené pre náročnú službu v pohonoch, ktoré pracujú vo vyššom zaťažení a s dlhšími pracovnými cyklami. Aj preto tento trojfázový elektromotor zapadá do projektov, kde sa sleduje nielen výkon, ale aj servisná kontinuita.

Voľba napätia pre integráciu do existujúcich napájacích sústav

Možnosť voľby napätia je pre OEM výrobcov veľkých technologických celkov praktická, pretože umožňuje prispôsobiť motor konkrétnej sieťovej architektúre. V praxi sa tak dá pracovať s úrovňami 440 V, 500 V, 690 V aj 720 V podľa požiadaviek projektu a miestnych štandardov.

Toto riešenie uľahčuje nasadenie v modernizačných projektoch aj pri výmene starších pohonov, kde je potrebné zachovať kompatibilitu s pôvodným napájacím systémom. ISO certifikáty firmy VYBO Electric zároveň potvrdzujú, že výrobný proces a kontrola kvality stoja na overených postupoch.

Aplikácie, kde elektromotor 2900 otáčok prinesie stabilný záber

Motor sa uplatní v rôznych priemyselných aplikáciách, kde je dôležitý spoľahlivý prenos výkonu a dlhá prevádzková výdrž.

• Hlavný pohon valcovacieho stola v oceliarskej hale.
• Hnací agregát drviča kameniva v kamenárskej linke.
• Komplexný pohon lisovacieho zariadenia v gumárenskej výrobe.
• Motor pre miešacie centrum v chemickej prevádzke.
• Pohon veľkokapacitného ventilátora v odsávacej technológii.
• Hlavný motor pásového dopravníka pre sypké materiály.
• Pohon čerpadlového súboru v vodohospodárskej stanici.
• Motor pre extrúznu linku pri spracovaní plastov.
• Pohon bubnovej sušiarne v spracovaní biomasy.
• Hnací motor miešadla v cementárenskej technologickej zostave.
• Motor pre brúsiacu stanicu v drevospracujúcom závode.
• Pohon kompresorového celku v energetickej prevádzke.
• Hlavný motor navíjacej linky v metalurgickom spracovaní pásov.

Pri návrhu nových liniek aj pri náhrade existujúcich pohonov získa prevádzka riešenie, ktoré spája kompaktný výkon, robustné vyhotovenie a technické možnosti pre širší rozsah nasadenia. Ak plánujete rozšírenie výrobnej technológie alebo výmenu kľúčového pohonu, kontaktujte nás.
