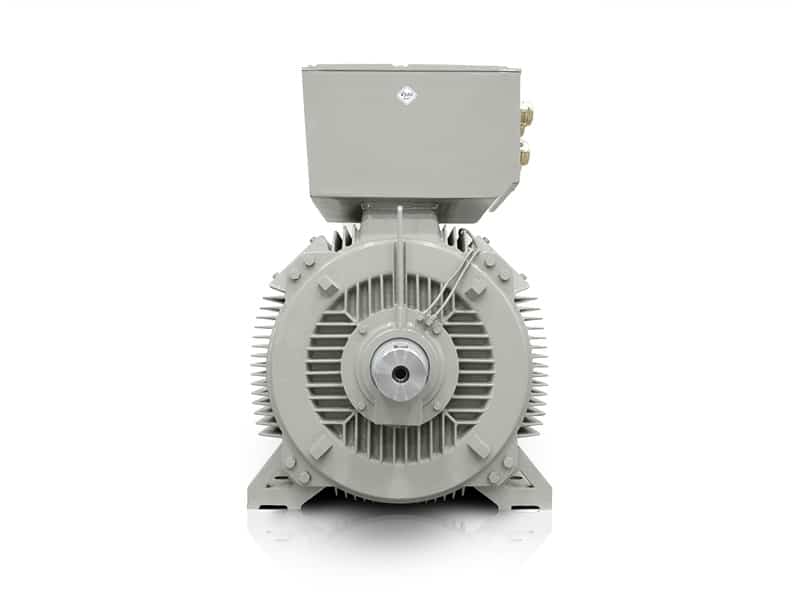

Typ elektromotora: H17RL-315X-6 160KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 315X-6 |
| Rám (mm) | 315 |
| Elektrické dáta | |
| Výkon (kW) | 160 |
| Menovitý prúd 400 V (A) | 272 |
| Menovitý prúd 690 V (A) | 158 |
| Rýchlosť (rpm) | 990 |
| Frekvencia (Hz) | 50 |
| Póly | 6 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 1543 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 140 |
| Ist/In (%) | 650 |
| Externá rozbehová zotrvačnosť (kg*m2) | 158 |
| Moment zotrvačnosti GD2 (kg*m2) | 14,5 |
| Výkonnosť | |
| Efektívnosť (%) | 96,1 |
| Účinník (100%) | 0,85 |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 1550 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | masívna hliníková klietka |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6319C3/6319C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
H17RL 315X-6 z radu H17RL Compact PRO je navrhnutý tak, aby v náročnej prevádzke podporoval energetickú efektívnosť a zároveň držal stabilný výkon pri dlhých zmenách. Tento 6-pólový elektromotor od VYBO Electric prináša riešenie pre stredné podniky aj veľké fabriky, kde rozhoduje plynulý rozbeh, účinný prenos sily a rozumné prevádzkové náklady.
Robustná liatinová konštrukcia pre dlhú životnosť v priemysle
Masívne teleso motora pomáha tlmiť vibrácie a chrániť pohon pri trvalom zaťažení. Robustná liatinová konštrukcia sa preto uplatní v prevádzkach, kde sa vyžaduje mechanická odolnosť a istota aj pri častých štartoch. Ako asynchrónny elektromotor si dobre poradí s aplikáciami, v ktorých je dôležitý spoľahlivý chod a stabilné otáčky.
- Pásové dopravníky v kamenárskej linke.
- Drviče v ťažobnej technológii.
- Šnekové dopravníky na sypké materiály.
- Ventilátory pre sušiace a odťahové systémy.
- Centrifúgy v spracovaní kalov.
- Čerpadlá v technologických rozvodoch.
Kompaktný výkon pre úzke montážne priestory
Vysoký výkon v rámci IEC veľkosti 315 mm uľahčuje návrh strojov, kde je priestor v stojane, základni alebo krytovaní obmedzený. Kompaktný výkon zjednoduší integráciu do nových liniek aj pri modernizácii existujúcich pohonov. Asynchrónny elektromotor s klietkovým rotorom tu podporuje presný prenos krútiaceho momentu bez zbytočne komplikovanej údržby.
- Extrudéry v spracovaní plastov.
- Miešadlá v potravinárskych nádržiach.
- Kompresory v údržbárskych blokoch.
- Valcovacie stolice v ľahkom hutníctve.
Voľba frekvencie pre pružnejšie nasadenie
Možnosť voľby frekvencie dáva konštruktérom priestor prispôsobiť pohon technológii bez zbytočných kompromisov v návrhu. Prevádzky, ktoré riešia štandardné siete aj exportné montáže, ocenia, že riešenie je dostupné aj pre 60 Hz. Vďaka tomu sa motor lepšie hodí do liniek s rozdielnymi požiadavkami na rozbeh a trvalú záťaž.
Pri priemyselných projektoch sa uplatní aj v miešacích linkách, papierenských navíjačkách, textilných navijakoch, lisovacích strojoch a vo veľkých dávkovacích systémoch. V spojení s overeným výrobcom a distribútorom VYBO Electric získate technické riešenie, ktoré vie nadviazať na prax servisných tímov aj projektantov.
Ak potrebujete motor pre náročnú výrobu, objednajte si H17RL 315X-6 včas a zabezpečte si dostupnosť pre nadchádzajúcu montážnu alebo servisnú odstávku.
