Dátový list pre trojfázové elektromotory
Typ elektromotoru: 4AL-80M2-2, 1,1 kW
| Všeobecné dáta |
| Typ |
4AL-80M2-2 |
| Rám (mm) |
80 |
| Elektrické dáta |
| Výkon (kW) |
1,1 |
| Menovitý prúd 230 V (A) |
3,83 |
| Menovitý prúd 400 V (A) |
2,2 |
| Rýchlosť (rpm) |
2920 |
| Frekvencia (Hz) |
50 |
| Póly |
2 |
| Napätie (V) |
230/400 |
| Pripojenie |
△/Y |
| Zvratový moment (maximálny) |
2,3 |
| Moment nakrátko |
2,2 |
| Prúd nakrátko |
8,5 |
| Zotrvačnosť rotora (kg/m2) |
0,00145 |
| Výkonnost |
| Efektívnosť (100%) |
85,2 |
| Účinník (100%) |
0,83 |
| Príslušenstvo |
| 3 x PTC termistor |
| Normy |
| Štandard: špecifikácia |
IEC60034-1 |
| Štandard: test |
IEC60034-2 |
| Štandard: hluk |
IEC60034-9 |
| Štandard: vibrácie |
IEC60034-14 |
| Podmienky prostredia |
| Teplota okolia (°C) |
-20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška |
do 1000 m |
| Mechanické dáta |
| Zvýšenie teploty |
B |
| Inštalácia |
IM B (Na vyžiadanie) |
| Zaťaženie |
S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany |
IP55 |
| Izolačná trieda |
F |
| Typ chladenia |
IC411 |
| Hmotnosť balenia (kg) |
23,4 |
| Rozmery balenia (mm) |
320*220*260 |
| Vibrácie (mm/s) |
2.8 |
| Smer rotácie |
Oba |
| Štartovanie |
DOL, VFD, softštartér |
| Typ zataženia |
Parabolická alebo lineárna krivka |
| Káblové priechodky |
2-M20X1.5 |
| Dáta o ložiskách |
| Ložiská DE/NDE |
6204-2RZ/6204-2RZ |
| Mazivo |
Lithiový základ č.2 (teplotná trieda) |
Dátový list pre elektromotor značky VYBO Electric a.s. je vytvorený podla našich štandardných elektromotorov na základe všetkých platných noriem IEC. Pri špeciálnych požiadavkách nás kontaktujte – vieme upraviť ľubovoľný parameter.
Tento nízkonapäťový trojfázový elektromotor IE4 1,1 kW je navrhnutý pre zákazníkov, ktorí hľadajú vyvážený pomer medzi výkonom, energetickou efektivitou a kompaktnými rozmermi. Elektromotor IE4 1,1 kW v prevedení 4AL-80M2-2 využíva 2-pólové vinutie, vďaka ktorému dosahuje približne 2920 ot./min, čo je ideálne pre aplikácie s vysokými otáčkami a kontinuálnou prevádzkou. Hliníkový rám znižuje celkovú hmotnosť motora a uľahčuje jeho manipuláciu pri montáži na stroje alebo do technologických celkov. Vysoká trieda účinnosti IE4 prispieva k zníženiu energetických nákladov v dlhodobom horizonte a robí z tohto motora vhodnú voľbu pre priemyselné linky, kde je dôležitá každý kWh spotrebovanej energie.
Výkon: 1,1 kW
Otáčky: 2920 ot./min
Typ: 4AL-80M2-2
Veľkosť rámu: 80 mm
Účinnosť: 85,2 %
Hmotnosť: 23,4 kg
Efektívny IE4 elektromotor s hliníkovým rámom, chladením IC411, krytím IP55 a napájaním 400 V
Elektromotor IE4 1,1 kW v rade 4AL predstavuje moderné riešenie pre priemyselné pohony s napájaním 400 V, kde je prioritou nízka spotreba energie a spoľahlivý nepretržitý chod. Nízkonapäťový elektromotor v tejto konfigurácii dosahuje super vysokú efektivitu IE4, čo sa pozitívne prejavuje na prevádzkových nákladoch pri dlhodobom používaní. 2-pólový elektromotor s približne 2920 ot./min je vhodný tam, kde je potrebné prenášať výkon pri vysokých otáčkach na čerpadlá, ventilátory alebo iné rýchlobežné zariadenia. Vďaka robustnému, no ľahkému hliníkovému rámu je motor dobre chránený a zároveň ho možno flexibilne integrovať do rôznych strojárskych konštrukcií, prírubového aj pätkového uloženia.
Nízkonapäťový trojfázový elektromotor IE4 s výkonom 1,1 kW

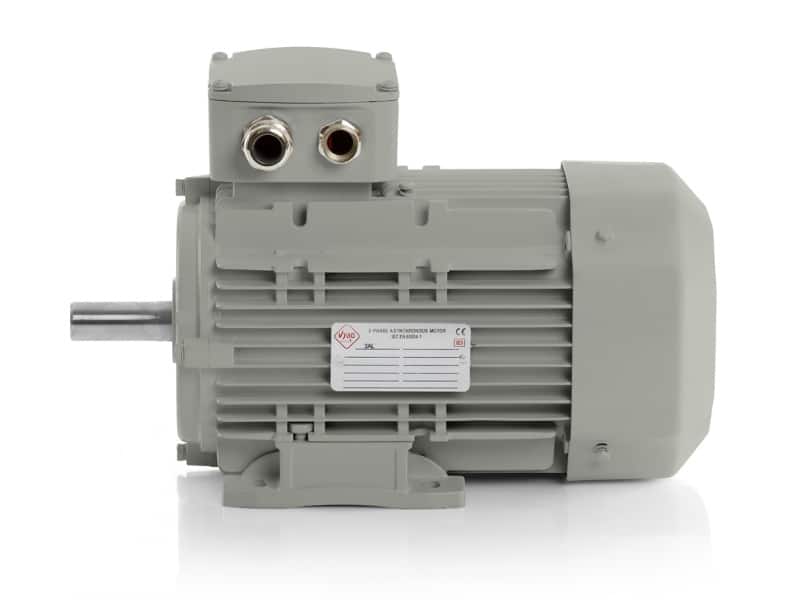

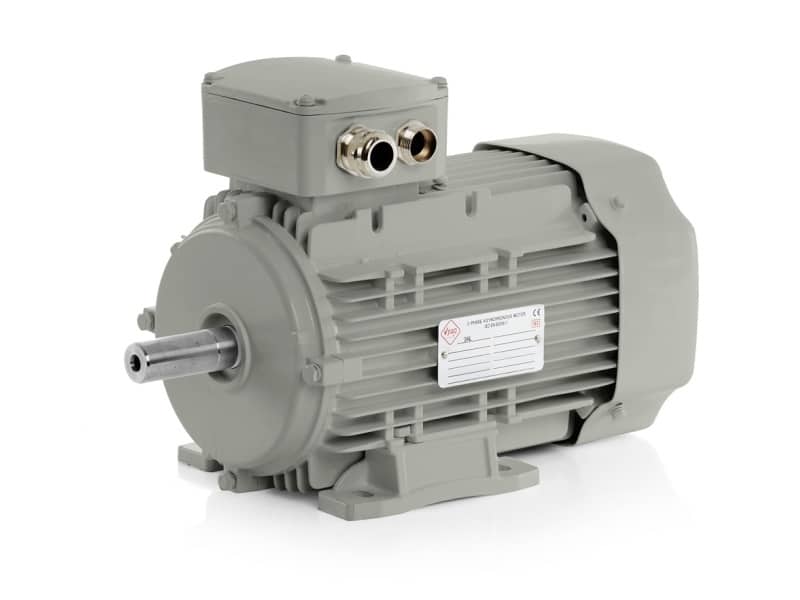

Tento nízkonapäťový trojfázový elektromotor IE4 s výkonom 1,1 kW je vyhotovený v hliníkovom ráme veľkosti 80 mm, ktorý zabezpečuje dobrú tepelnú vodivosť a odolnosť voči bežným prevádzkovým vplyvom. Hliníkový rám znižuje hmotnosť motora, čo uľahčuje montáž aj na menšie stroje alebo konštrukcie s obmedzenou nosnosťou. 2-pólové vinutie umožňuje dosiahnuť približne 2920 ot./min, vďaka čomu je motor vhodný pre aplikácie vyžadujúce vysoké otáčky a rýchlu reakciu na zmeny záťaže. Trojfázový elektromotor s efektivitou IE4 podporuje efektívnejšiu prevádzku celého systému a znižuje tepelné straty v porovnaní s nižšími triedami účinnosti, čo priamo ovplyvňuje dlhšiu životnosť komponentov a nižšie prevádzkové náklady.
Model 4AL-80M2-2 IE4, 400 V s IC411 chladením a krytím IP55 pre náročné prevádzky

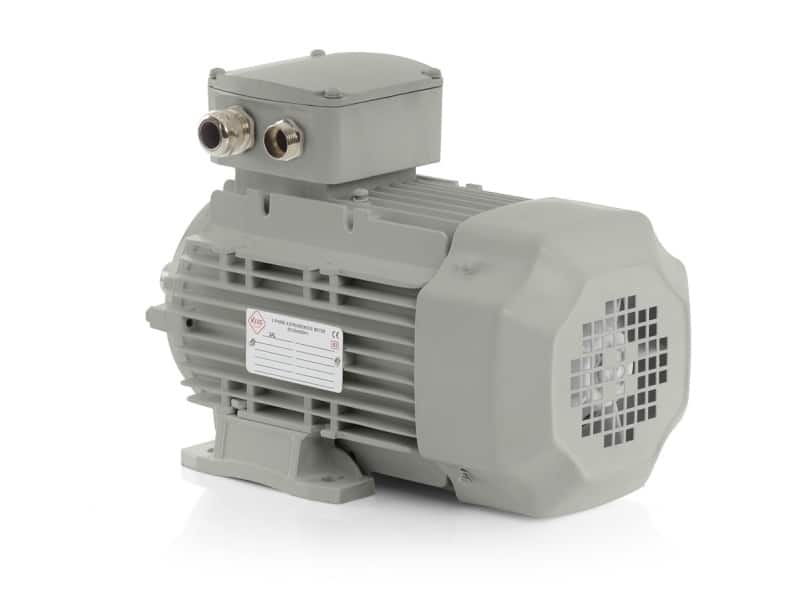

Konštrukcia elektromotora 4AL-80M2-2 je prispôsobená pre stabilnú prevádzku v náročnejších priemyselných podmienkach. IC411 chladenie v kombinácii s rebrovaným plášťom a vonkajším ventilátorom zabezpečuje účinný odvod tepla z povrchu motora, čím sa znižuje tepelná záťaž vinutia a ložísk. IP55 krytie poskytuje ochranu pred prachom a striekajúcou vodou, čo umožňuje použitie motora aj v prostredí s vyšším stupňom znečistenia alebo vlhkosti. Napájanie elektromotora je dimenzované na štandardné trojfázové napätie 400 V, čo zjednodušuje jeho zapojenie do existujúcich sietí bez špeciálnych úprav. Takto navrhnutý 2-pólový elektromotor poskytuje spoľahlivý chod pri vysokých otáčkach, čo je zásadné pre zariadenia, kde je potrebná plynulá regulácia výkonu a stabilný priebeh točivého momentu.
Elektromotory IE4 1,1 kW od VYBO Electric – skladová dostupnosť pre rýchle nasadenie
Spoločnosť VYBO Electric zaradila tento elektromotor IE4 1,1 kW do svojho portfólia ako flexibilné riešenie pre široký rozsah priemyselných aplikácií s dôrazom na energetickú efektívnosť. Skladová dostupnosť umožňuje rýchlu realizáciu projektov, či už ide o nové inštalácie alebo náhradu starších motorov s nižšou účinnosťou. Zákazník získava nízkonapäťový trojfázový elektromotor v hliníkovom ráme, s IC411 chladením, IP55 krytím a vysokými otáčkami, ktorý je pripravený na okamžité nasadenie v praxi. Tento model je obzvlášť vhodný pre malé a stredné čerpadlá, ventilátory v priemyselnom vetraní, menšie kompresory a dopravníkové systémy, kde sa vyžaduje spoľahlivý 2-pólový elektromotor s vysokou efektivitou IE4 a dlhodobou stabilnou prevádzkou.
