elektromotor 280kW H17RL 355-8

IM B3 – pätkové (štandard)
IM B5 – prírubové (príplatok +10% z ceny elektromotora)
IM B35 – pätky + príruba (príplatok +10% z ceny elektromotora)
IM V1 – vertikálny (príplatok +10% z ceny elektromotora)

Dátový list pre trojfázové elektromotory
Typ elektromotoru: H17RL 355-8, 280 kW

Typ

H17RL 355-8

Výkon (kW)

280

Menovitý prúd (A)

532/308

Rychlosť (rpm)

740

Sklz

0,0133

Frekvencia (Hz)

Prúd nakrátko (%)

650

Menovitý krútiaci moment (Nm)

3613,5

Moment nakrátko (%)

120

Zvratový moment (maximálny moment) (%)

200

Efektívnosť (50%)

92,4

Efektívnosť (75%)

95,3

Efektívnosť (100%)

95,3

Účinník (50%)

0,68

Účinník (75%)

0,76

Účinník (100%)

0,8

Hlučnosť (dB)

Štandard: specifikace

IEC60034-1 / GB755

Štandard: test

IEC60034-2 / GB/T1032

Štandard: hluk

IEC60034-9 / GB10069.3

Štandard: vibrace

IEC60034-14 / GB10068

Rám (mm)

355

Póly

Napätie (V)

400/690

Pripojenie

Δ/Y

Izolačná trieda

Servisný faktor

1,0

Zaťaženie

Teplota okolia (°C)

-20~40

Inštalačná nadmorská výška (m)

1000

Trieda ochrany

IP55

Typ chladenia

IC411

Inštalácia

IM B3

Vibrácie (mm/s)

2.8

Približná hmotnosť

2750

Smer rotácie

Obe

Štartovanie

DOL

Spájanie

priamo

Ložiská DE/NDE

6322C3/6322C3

Domazávanie int. (h)

DE-4000 / NDE-4000

Množstvo maziva (g)

Mazivo

CALTEX SRI-2

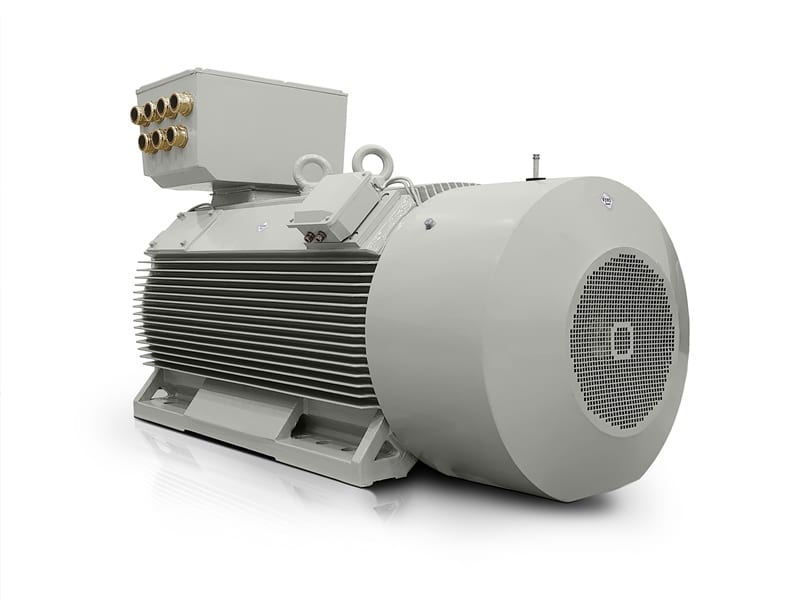

Elektromotor 280kW H17RL355-8

Elektromotor 280 kW H17RL355-8, 740 ot.min.-1 sa právom radí medzi najkvalitnejšie produkty v kategórii nízkonapäťových elektromotorov s výkonom do 1000 kW. Ide o elektromotory so širokým spektrom využitia. Sú vhodné pre náročnejšie aplikácie. Sú výnimočné najmä množstvom nadštandardných prvkov aj v základnej výbave a mnohými ďalšími výhodami. Precízna výroba a zloženie z kvalitných materiálov zabezpečuje spoľahlivosť a dlhovekosť elektromotora.

Elektromotor 280kW, 8 pól skladom

Základná výbava elektromotora 280kW H17RL:

elektromotor H17RL355-8
vinutie elektromotora
teplotne vysokoodolná vazelína v spevnených ložiskách
skrinka pripojovacieho terminálu z kovu (štandardne sa pri motoroch do 22kW používa plastová)

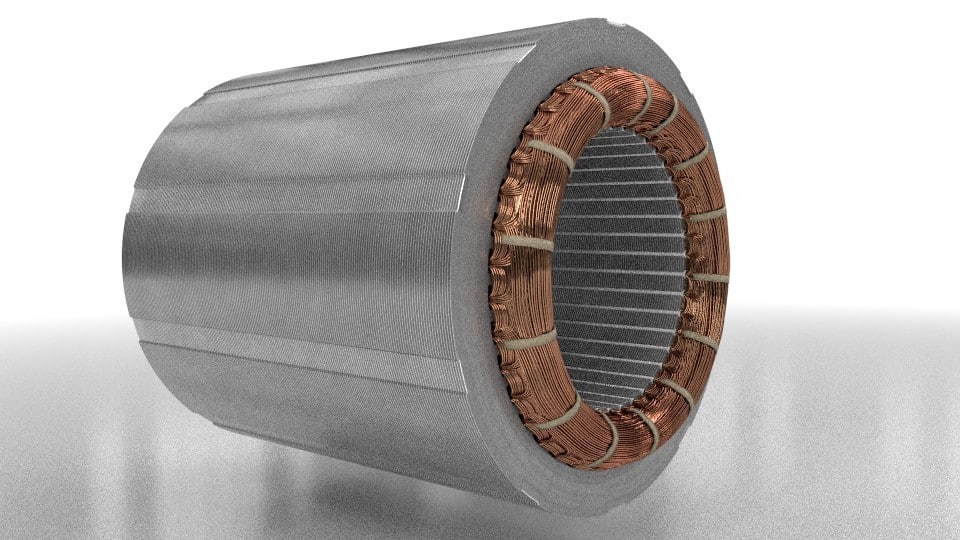

STATOROVÉ PLECHY – krájanie a lisovanie je strojné
spevnené a vystužené štíty ložísk vyrobené z liatiny
kryt chladenia z ocele a oceľová chladiaca vrtuľa (štandardne sa používa plast)

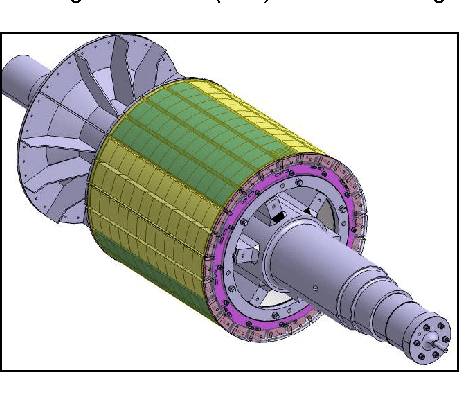

ROTOR elektromotora
zosilnená rotorová klietka (vyrobená z ocele, hliníka a s prídavkom medi)
vákuová impregnácia – VPI (Vacuum pressure impregnation)
navíjanie je strojné
vkladanie plechov do statoru je tiež strojné
robustné liatinové spevnené pätky
spevnené ložiská vrátane uzatvorenej oceľovej klietky
maximálna kvalita a čistota medi v drôte vinutia, ktorý je smaltovaný

Komponenty elektromotoru H17RL a ich uchytenie

Montážne prevedenia elektromotoru H17RL s výkonom 280 kW môžu mať rôzne podoby.

uchytenie príruby
box môže byť hore a tiež na boku, v závislosti od konkrétneho prípadu a požiadaviek
upevnenie je zabezpečené pevnostnými oceľovými imbusovými skrutkami
