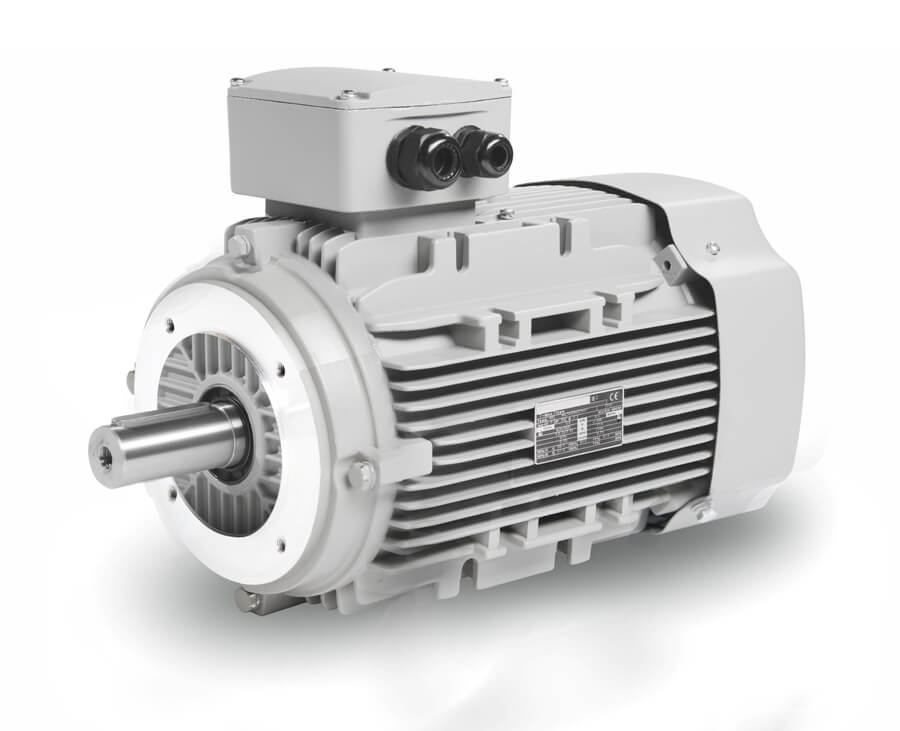

Elektromotor 2,2 kW, 935 ot./min, 400 V, 1AL-112M-6

Dlhý popis produktu

Elektromotor 1AL-112M-6 pre stabilný výkon v 6-pólovej prevádzke

Elektromotor 1AL-112M-6 od VYBO Electric je určený pre technológie, ktoré potrebujú spoľahlivý trojfázový pohon s pokojnejším pracovným tempom, pevným mechanickým základom a dobrým správaním pri pravidelnom zaťažení. Výkon 2,2 kW a menovité otáčky 935 ot./min pri frekvencii 50 Hz vytvárajú prevádzkový charakter vhodný pre zariadenia, kde je dôležitá plynulosť, rovnomerný prenos energie a dobrá kontrola nad chodom technológie. Tento model sa prirodzene uplatní vo ventilátoroch, vzduchotechnických jednotkách, obehových čerpadlách, dopravníkoch, miešadlách, filtračných zostavách, sušiacich moduloch, triediacich linkách, baliacich zariadeniach, dávkovacích systémoch aj v rôznych pomocných výrobných mechanizmoch.

Výkon, otáčky a pracovný rytmus

Pri 6-pólovom vyhotovení je dôležité najmä to, že motor pracuje s vyrovnaným tempom. Menovitých 935 ot./min vyhovuje procesom, kde má zariadenie bežať súvislo, bez prudkých reakcií a bez zbytočne rýchleho mechanického prejavu. V dopravníkoch to pomáha pri plynulejšom posuve materiálu. Pri ventilátoroch a čerpadlách podporuje rovnomerný chod celej sústavy. V miešadlách, dávkovačoch alebo filtračných technológiách zas takýto pohon lepšie zapadá do procesov, kde je potrebná stabilita a pravidelnosť. Motor je určený pre parabolickú alebo lineárnu krivku zaťaženia, preto sa dobre začleňuje do zariadení s ustáleným odporom aj do aplikácií, kde sa záťaž mení podľa prevádzkového bodu.

Zotrvačnosť rotora 0,014 kg/m² podporuje vyváženú odozvu pri spustení aj pri riadení. Motor sa tak nespráva ani príliš prudko, ani zbytočne ťažkopádne. V technológiách s opakovaným pracovným cyklom je to dôležité pre čitateľný nábeh aj stabilný priebeh prevádzky.

Elektrické riešenie a správanie pri rozbehu

Model 1AL-112M-6 pracuje s menovitým napätím 230/400 V a so zapojením △/Y. Menovitý prúd dosahuje 9,25 A pri 230 V a 5,32 A pri 400 V, čo pomáha pri správnom návrhu napájania, istenia a voľbe prvkov v rozvádzači. Pomer rozbehového momentu 2,1 dáva motoru istotu pri štarte a pomáha prekonať počiatočný odpor zariadenia bez neistého nábehu. Pomer zvratového momentu 2,0 podporuje stabilitu chodu aj pri kolísaní zaťaženia. Pomer rozbehového prúdu 6,5 je dôležitý pri technickom návrhu celej napájacej vetvy, najmä v zostavách, kde sa motor spúšťa opakovane alebo pracuje v kompaktnejšom výrobnom celku.

Elektromotor je vhodný na priame spustenie DOL, na riadenie frekvenčným meničom aj na prevádzku so softštartérom. V praxi to znamená, že sa dá nasadiť v jednoduchších pevných pohonoch aj v technológiách, kde je prínosom jemnejší rozbeh alebo lepšie prispôsobenie chodu konkrétnemu procesu. Pri vzduchotechnike a čerpacích aplikáciách je užitočná možnosť regulácie. Pri dopravníkoch, baliacich strojoch alebo dávkovaní zas pomáha kontrolovanejší štart a lepšie zladenie pohonu s pracovným cyklom.

Konštrukčná veľkosť a mechanická istota

Rám 112 mm prináša dobrý pomer medzi kompaktnosťou a pevnosťou. Motor je vhodný pre stroje a zariadenia, kde má pohon niesť pravidelné zaťaženie a zároveň sa má rozumne začleniť do montážneho priestoru technológie. Na strane DE aj NDE sú použité ložiská 6306-2Z, ktoré podporujú spoľahlivé uloženie rotora pri každodennej prevádzke. Mazivo na lithiovom základe č. 2 je vhodné pre bežné priemyselné podmienky. Vyváženie s polovičným perom uľahčuje korektné spojenie s remenicou, spojkou alebo ďalším prenosovým prvkom.

Súčasťou vyhotovenia sú káblové priechodky 2-M32X1.5, čo pomáha pri čistom a bezpečnom privedení napájania. Smer otáčania je možný v oboch smeroch, preto sa motor dobre prispôsobí aj zariadeniam, kde sa konečné usporiadanie pohonu rieši až pri montáži alebo pri oživovaní linky. Hmotnosť balenia 28 kg a rozmery balenia 420 × 245 × 310 mm sú praktické pri skladovaní, presune aj príprave na osadenie do stroja.

Ochrana, chladenie a prevádzkové podmienky

V priemyselnom prostredí rozhoduje aj odolnosť voči bežným prevádzkovým vplyvom. Krytie IP55 pomáha chrániť vnútorné časti motora pred prachom a prevádzkovou vlhkosťou. Chladenie IC411 podporuje stabilný tepelný režim pri dlhšom zaťažení. Izolačná trieda F a nárast teploty B vytvárajú vhodný základ pre spoľahlivú prevádzku v každodennom nasadení. Motor je určený pre okolitú teplotu do +65 °C a nadmorskú výšku do 1000 m. Prevádzkový faktor 1,0 a režimy S1, S2, S3 a S4-S9 dávajú tomuto modelu dobrú použiteľnosť v trvalej aj prerušovanej prevádzke podľa charakteru technológie.

Vibrácie 2,8 mm/s pri stupni vibrácií triedy A podporujú kultivovaný mechanický chod. Hlučnosť 65 dB(A) pomáha udržať vyrovnaný prevádzkový prejav aj v zariadeniach, kde motor pracuje v blízkosti ďalších technologických celkov. Vyhotovenie zodpovedá normám IEC60034-1, IEC60034-2, IEC60034-9 a IEC60034-14, čo je dôležité pri technickom zaradení do priemyselného prostredia.

Séria 1AL OPTIMAL od VYBO Electric predstavuje profesionálne nízkonapäťové elektromotory v hliníkovom ráme pre štandardné aj náročnejšie prevádzky. Prináša veľmi dobrý pomer kvality a ceny, rýchle uvedenie do prevádzky a široké možnosti využitia v priemysle.

Spoľahlivý základ pre každodennú technológiu

Elektromotor 1AL-112M-6 spája výkon 2,2 kW, menovité otáčky 935 ot./min, krytie IP55 a flexibilitu pri riadení. Je vhodný tam, kde sa od pohonu očakáva stabilný chod, pevné mechanické vyhotovenie a dobrá pripravenosť na pravidelnú priemyselnú prevádzku. VYBO Electric týmto modelom ponúka motor, ktorý sa prirodzene začlení do technológií s dôrazom na plynulosť, spoľahlivosť a dlhodobé nasadenie.
