Elektromotor 0,12 kW, 2700 ot./min, 400 V, 1AL-562-2

Dlhý popis produktu

Elektromotor 1AL-562-2 0,12 kW pre kompaktné zariadenia, kde rozhoduje priestor aj spoľahlivosť

V menších strojoch často nerozhoduje iba samotný výkon. Dôležité býva aj to, koľko miesta pohon zaberie, ako sa správa pri každodennej prevádzke a či bez problémov zapadne do technológie, ktorá pracuje pravidelne a bez dlhých odstávok. Presne do takéhoto prostredia patrí elektromotor 1AL-562-2 od VYBO Electric. Ide o trojfázový asynchrónny elektromotor s výkonom 0,12 kW, menovitými otáčkami 2700 ot./min a 2-pólovým vyhotovením pri frekvencii 50 Hz. Menovité napätie 230/400 V a zapojenie Δ/Y uľahčujú jeho zaradenie do bežných trojfázových sústav.

Rám veľkosti 56 robí z tohto modelu praktický pohon pre zostavy, v ktorých je montážny priestor obmedzený a pritom sa od motora očakáva stabilný, rýchly a vyrovnaný chod. Práve v kompaktnej technike, pomocných mechanizmoch a menších výrobných moduloch býva takáto kombinácia veľmi dôležitá. Motor je súčasťou série 1AL OPTIMAL, ktorá je známa výborným pomerom kvality a ceny, odskúšanou akosťou a širokou použiteľnosťou naprieč rôznymi druhmi priemyslu.

Keď má pohon pracovať svižne a bez zbytočných kompromisov

Pri modeli 1AL-562-2 je podstatné, že spája kompaktnú stavbu s rýchlobehom. Menovité otáčky 2700 ot./min dávajú motoru dynamický charakter, ktorý sa hodí pre menšie mechanické pohyby, pomocné prevody a zariadenia, kde sa vyžaduje rýchla reakcia pohonu. Menovitý prúd dosahuje 0,61 A pri 230 V a 0,35 A pri 400 V, čo pomáha pri návrhu napájania aj pri správnom elektrickom dimenzovaní.

Motor pracuje s účinníkom 0,78 a efektivitou 64 %. Dôležitú úlohu zohrávajú aj hodnoty pri rozbehu. Pomer rozbehového momentu 2,2, pomer zvratového momentu 2,1 a pomer rozbehového prúdu 5,2 vytvárajú dobrý základ pre zariadenia, ktoré musia štartovať spoľahlivo a pracovať stabilne v opakovaných cykloch. Pri malých pohonoch býva práve predvídateľné správanie pri štarte dôležité, pretože ovplyvňuje plynulosť celej technológie.

Vhodný pre výrobu, servis aj technické zázemie

Tento elektromotor sa prirodzene uplatní tam, kde je potrebný menší výkon, kompaktné rozmery a dlhodobá spoľahlivosť. Dobre zapadá do malých dopravníkov, podávačov, baliacich modulov, etiketovacích zariadení, triediacich mechanizmov a dávkovacích jednotiek. Svoje miesto má aj v menších ventilátoroch, odsávacích zostavách, pomocných čerpadlách, ľahkých miešadlách, plniacich moduloch, laboratórnych zariadeniach, servisných linkách, montážnych pracoviskách a pomocných výrobných stoloch.

Výhodou v takýchto aplikáciách nie je iba samotný výkon, ale najmä praktická využiteľnosť. Motor zaberá málo miesta, pritom ponúka rýchly chod a dobrú pripravenosť na každodenné nasadenie. To je dôležité v technológiách, kde sa často pracuje v stiesnených priestoroch, v rámových konštrukciách alebo v zariadeniach, kde musí byť každý konštrukčný prvok využitý efektívne.

Odolnosť pre bežné aj náročnejšie prevádzkové podmienky

Model 1AL-562-2 je navrhnutý pre štandardné aj náročnejšie prevádzky v hliníkovom ráme. Krytie IP55 prináša ochranu pred prachom a striekajúcou vodou, čo je v priemyselnom prostredí veľmi dôležité. Motor tak môže spoľahlivo pracovať v dielňach, výrobných halách, technologických miestnostiach aj v prevádzkach, kde sa kladie dôraz na odolnosť voči bežným vonkajším vplyvom. Spôsob chladenia IC411 podporuje vyrovnaný tepelný režim a pomáha udržiavať stabilnú prevádzku počas pracovného zaťaženia.

Izolačná trieda F a nárast teploty B zodpovedajú profesionálnemu priemyselnému vyhotoveniu. Prevádzkový faktor 1,0 vychádza z menovitých pracovných podmienok a motor je vhodný pre režimy S1, S2, S3 a S4-S9. Typ zaťaženia parabolická alebo lineárna krivka rozširuje jeho využiteľnosť v technológiách s rôznym priebehom zaťaženia počas pracovného cyklu.

Pokojný chod, ktorý pomáha celej technológii

Pri menších pohonoch býva kultúra chodu často rovnako dôležitá ako samotný výkon. Tento model pracuje s vibráciami 2,8 mm/s v triede A a hlučnosťou 57 dB(A), čo podporuje pokojný prevádzkový prejav. V praxi to pomáha najmä v kompaktnejších strojoch, pri pomocných moduloch alebo v technológiách umiestnených bližšie k obsluhe. Smer otáčania je možný v oboch smeroch, čo prináša väčšiu voľnosť pri návrhu mechanického riešenia.

Vyváženie je riešené s polovičným perom. Na strane DE aj NDE sú osadené ložiská 6201-2Z a mazanie zabezpečuje mazivo s lítiovým základom č. 2. Tieto prvky podporujú spoľahlivý chod a vytvárajú dobrý základ pre pravidelnú prevádzku v rôznych typoch zariadení, od jednoduchých pomocných mechanizmov až po súčasti modernejších výrobných liniek.

Flexibilita série 1AL OPTIMAL pri montáži a nasadení

Z pohľadu inštalácie je motor vybavený káblovými priechodkami 2-M20X1.5. Rozmery balenia 220 × 130 × 175 mm a hmotnosť balenia 4 kg uľahčujú manipuláciu, skladovanie aj logistiku pri servisných zásahoch alebo výmene pohonu. Zotrvačnosť rotora 0,00023 kg/m2 dopĺňa obraz o správaní motora pri rozbehu a pri zmene prevádzkového stavu.

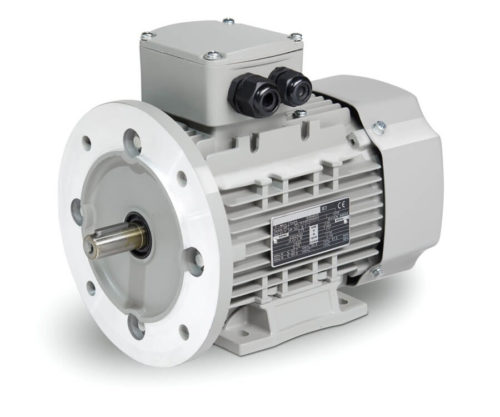

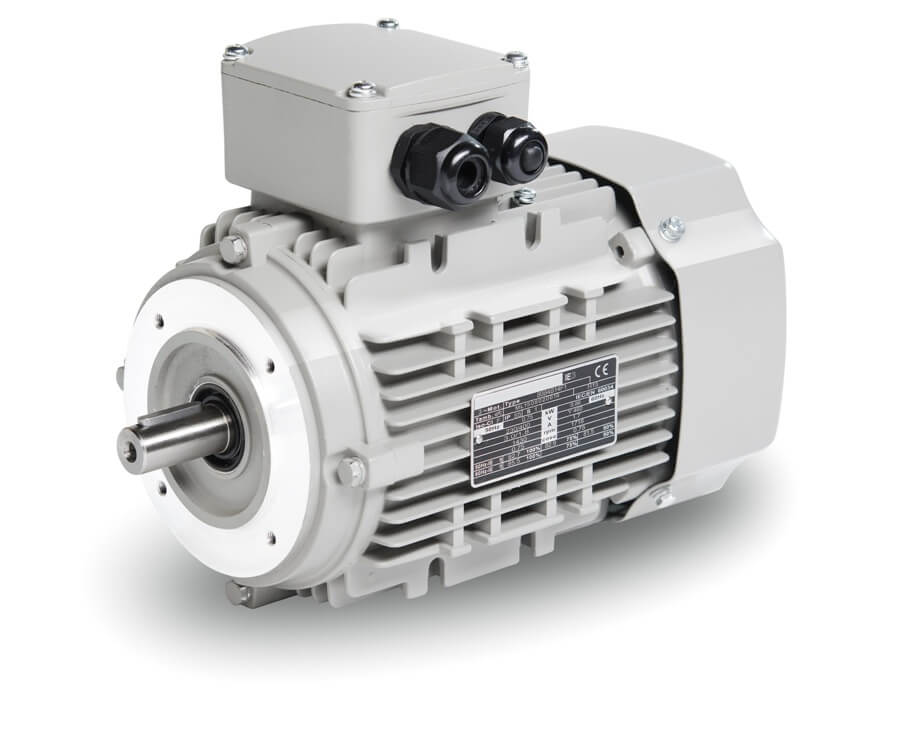

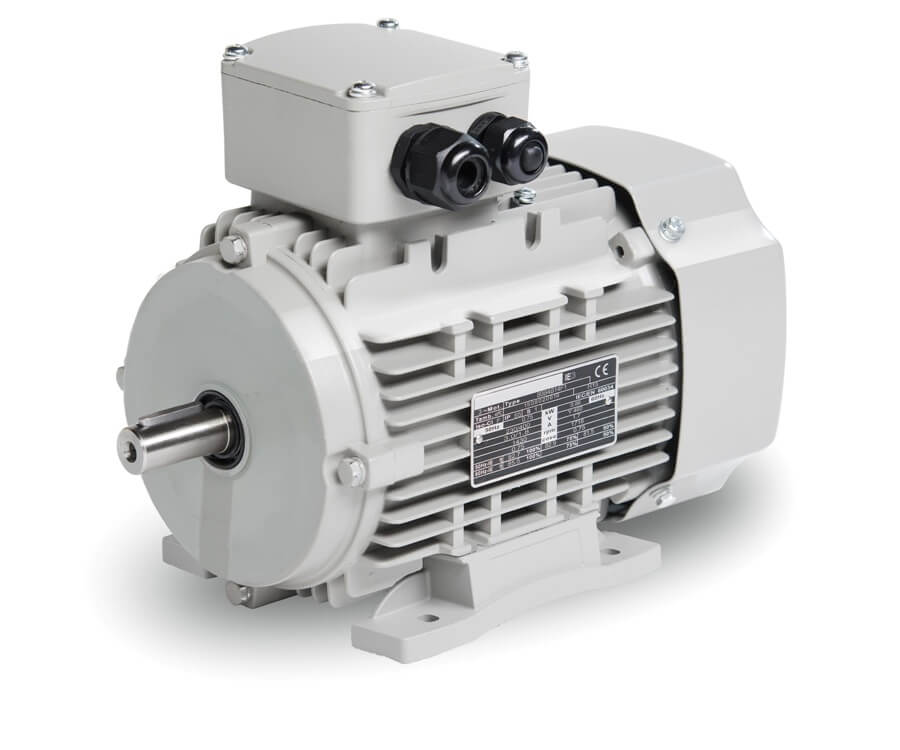

Séria 1AL OPTIMAL je dostupná v montážnych prevedeniach IM B3, IM B35, IM B5, IM B14 a IM B34, čo rozširuje možnosti osadenia do rôznych typov strojov. Medzi jej prednosti patrí aj vysoká kompatibilita, možnosť výmeny predného krytu, kompatibilné pätky, zosilnená skrinka svorkovnice, prepracované zabezpečenie krytu svorkovnice IP55, oceľový kryt ventilátora, dôkladne navrhnutá kostra pre zvýšenie účinnosti chladenia a zosilnené ložiská. Motor je vhodný pre štartovanie metódou DOL. Podľa požiadaviek konkrétnej technológie je vhodný aj na riadenie frekvenčným meničom alebo softštartérom.

Kompaktný motor s profesionálnym základom

Elektromotor 1AL-562-2 prináša do menších priemyselných zariadení rýchly chod, kompaktný rám, krytie IP55 a spoľahlivé spracovanie od značky VYBO Electric. Pre technológie, kde je dôležitá úspora priestoru, stabilná prevádzka a odolnosť pri každodennom používaní, predstavuje praktickú a profesionálnu voľbu s vysokou využiteľnosťou v rôznych odvetviach priemyslu.
