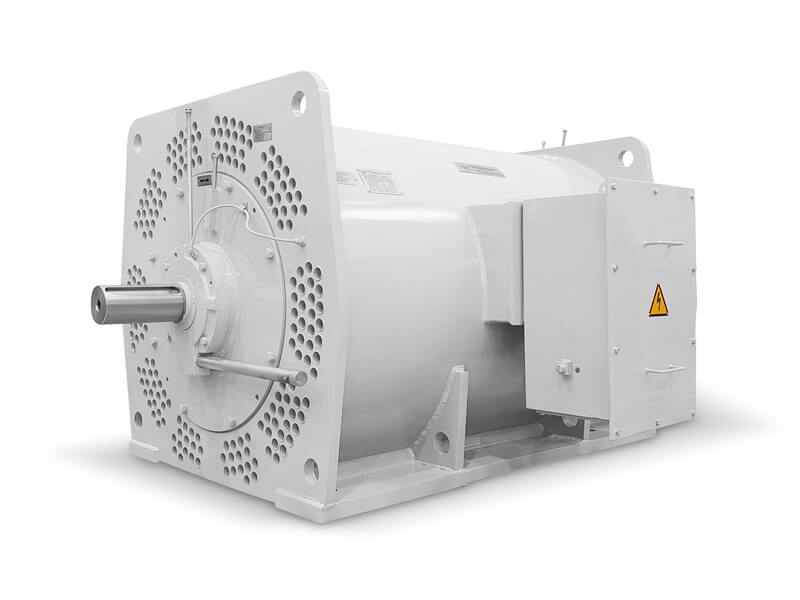

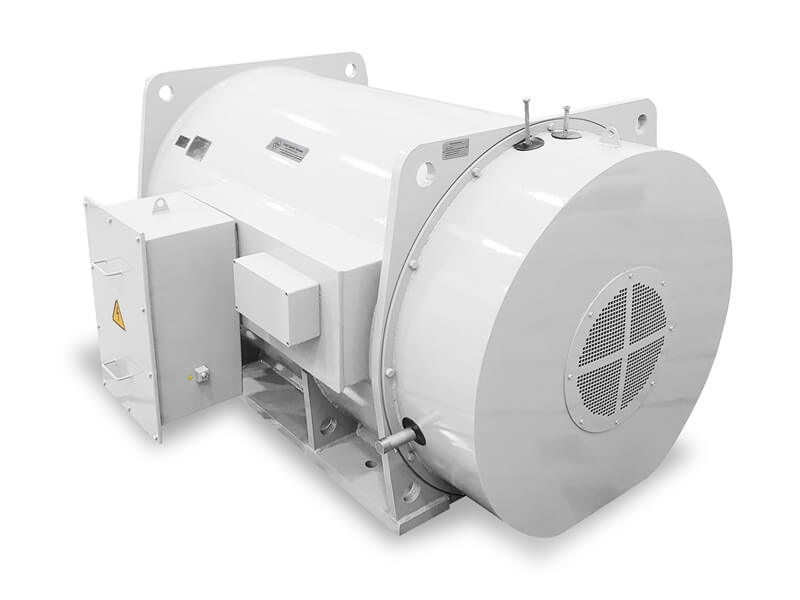

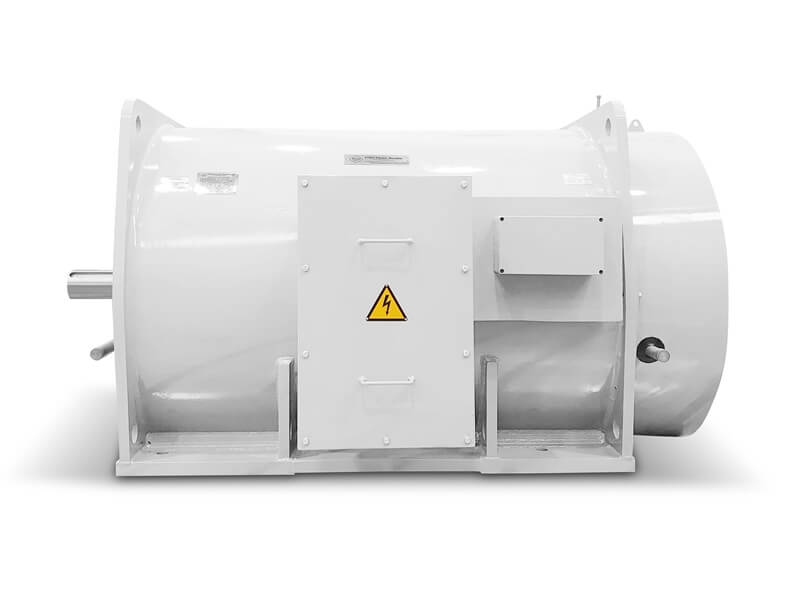

Tento vysokonapäťový elektromotor je určený pre priemyselné pohony, pri ktorých sú rozhodujúce extra nízke otáčky, stabilný krútiaci moment a dlhodobá prevádzka v náročných podmienkach. Vysokonapäťový trúbkový elektromotor H27R-TB 7104-12 je 12-pólový elektromotor navrhnutý pre 495 ot./min, takže je vhodný všade tam, kde nízka rýchlosť znižuje dynamické namáhanie poháňaného zariadenia a zároveň podporuje plynulý technologický tok. Kombinácia rúrkového chladenia IC511 a krytia IP55 zvyšuje prevádzkovú istotu v prašnom alebo vlhkom prostredí, pričom napájanie 6000 V umožňuje efektívne začlenenie do vysokonapäťových rozvodov veľkých výrobných a energetických celkov.
Modulárna platforma s rúrkovým chladením IC511, IP55 ochranou a napájaním 6 kV
Vysokonapäťový trúbkový elektromotor H27R-TB 7104-12 je postavený na modulárnom ráme, ktorý uľahčuje projektové prispôsobenie montáže, orientácie svorkovnice a mechanického napojenia pri zachovaní vysokej tuhosti konštrukcie. Pri nízkootáčkových motoroch je tuhosť a stabilita uloženia kľúčová, pretože pri 12-pólovej koncepcii sa prenášajú vysoké momenty pri relatívne nízkej uhlovej rýchlosti a akékoľvek nepresnosti v sústave sa môžu prejaviť vibráciami alebo nárastom mechanického namáhania. Trúbkové chladenie IC511 je riešené výmenníkovým princípom s vedením chladiaceho média cez rúrkový systém, čím sa dosahuje rovnomerný odvod tepelných strát a stabilná prevádzková teplota aktívnych častí aj pri trvalej záťaži. V praxi to znamená predvídateľnú tepelnú bilanciu, menšie teplotné špičky a priaznivé podmienky pre dlhodobú stabilitu izolačného systému vinutia. Krytie IP55 obmedzuje vnikanie prachu v škodlivom množstve a chráni motor pred striekajúcou vodou, čo je praktické pri prevádzkach s aerosólmi, zvýšenou prašnosťou alebo pri pravidelnom čistení technologických uzlov. Motor je dimenzovaný na napájanie 6000 V; ak si dispozícia prevádzky vyžaduje odlišnú koncepciu prúdenia chladiaceho vzduchu, je na vyžiadanie dostupné aj chladenie IC516.
Vysokonapäťové vyhotovenie 630 kW s trúbkovým IC511 pre stabilných 495 ot./min
Dvanásťpólová konfigurácia je vhodná pre aplikácie, kde sú potrebné extra nízke otáčky a stabilný ťah bez nežiaducich momentových pulzácií, ktoré by zhoršovali plynulosť procesu. Tento 12-pólový elektromotor pracuje pri 495 ot./min, čo zodpovedá požiadavkám na pomalobežné pohony s vysokým krútiacim momentom, typicky pri veľkých obežných kolesách, miešacích orgánoch alebo pri agregátoch s vysokým odporom pri rozbehu. Nízka rýchlosť pomáha obmedziť dynamické rázy v sústave, znižuje špičkové namáhanie spojok a prevodových stupňov a uľahčuje udržanie stabilných procesných veličín, ako je prietok alebo tlak. IC511 chladenie (označované aj ako rúrkové chladenie IC511 alebo trúbkové chladenie IC511) stabilizuje prevádzkový teplotný režim vinutí a ložísk pri dlhodobom zaťažení, čím znižuje riziko tepelných limitácií a podporuje prevádzkovú dostupnosť v kontinuálnych režimoch. V kombinácii s IP55 krytím je motor vhodný do prostredia, kde sa bežne vyskytujú prachové častice alebo vlhkosť, pričom napájanie 6000 V je štandardom pre výkonové uzly vo veľkých priemyselných areáloch.
VN trojfázový 12-pólový motor s IC511 chladením a IP55 krytím pre plynulý proces
Trojfázové vyhotovenie podporuje stabilnú momentovú charakteristiku v priemyselných sieťach a je vhodné aj pre aplikácie s riadením otáčok, kde sa vyžaduje predvídateľné správanie pri zmenách záťaže. Modulárny rám umožňuje zladenie so základňami, spojkami a konštrukciou poháňaného zariadenia bez kompromisov v mechanickej stabilite, čo je pri nízkootáčkových pohonoch zásadné. Druhýkrát je vhodné zdôrazniť, že 12-pólový elektromotor je určený pre aplikácie, kde sú potrebné extra nízke otáčky a stabilný ťah, pretože takáto koncepcia znižuje riziko rozkmitania sústavy pri náhlej zmene odporu alebo pri kolísaní procesu. Trúbkové chladenie IC511 prispieva k rovnomernému odvodu strát a k stabilnej prevádzkovej teplote aj pri trvalom zaťažení, čo má priamy vplyv na dlhodobú stabilitu izolácie vinutia. Ak projekt vyžaduje odlišné riešenie prívodu a odvodu chladiaceho vzduchu, je možné uvažovať aj o variante IC516 na vyžiadanie, pri zachovaní IP55 krytia a vysokonapäťového napájania 6000 V.
Výkon: 630 kW
Otáčky: 495 ot./min
Typ: H27R-TB 7104-12
Prúd: 81,2 A
Veľkosť rámu: 710 mm
Účinnosť: 95,4 %
Hmotnosť: 9320 kg
Rúrkové IC511 v sérii H27R-TB: vysokonapäťové riešenie pre špecifické nízkootáčkové nasadenie
Séria H27R-TB s rúrkovým chladením IC511 je navrhnutá pre prevádzky, kde je rozhodujúca kombinácia odolnej konštrukcie, stabilnej tepelnej bilancie a zvýšenej ochrany voči prostrediu. IP55 krytie pomáha udržať vnútorné časti chránené pred prachom a striekajúcou vodou, čím sa znižuje riziko prevádzkových vplyvov v náročných zónach a podporuje dlhodobá spoľahlivosť. Napájanie 6000 V umožňuje efektívne začlenenie do vysokonapäťových rozvodov, kde sa oceňuje hospodárna distribúcia výkonu a stabilita parametrov pri trvalej záťaži. Nízke otáčky 495 ot./min v spojení s 12-pólovou koncepciou znižujú mechanické rázy, podporujú plynulý technologický tok a uľahčujú reguláciu pri premenlivom zaťažení. Typické použitie zahŕňa hlavné ťahové ventilátory v energetike, veľké cirkulačné čerpadlá pre technologické okruhy, priemyselné dúchadlá s vysokým momentom a pomalobežné miešadlá v kontinuálnych procesoch.
