Typ elektromotora: H27R-4502-6-6 800KW 6000V 50HZ
| Všeobecné dáta | |
| Typ | H27R 4502-6-6 |
| Rám (mm) | 450 |
| Elektrické dáta | |
| Výkon (kW) | 800 |
| Menovitý prúd (A) | 93,3 |
| Rýchlosť (rpm) | 992 |
| Frekvencia (Hz) | 50 |
| Póly | 6 |
| Napätie (V) | 6000 |
| Krútiaci moment (Nm) | 7702 |
| Pripojenie | Y |
| Mmax/Mn | 2,0 |
| Mst/Mn | 1,00 |
| Ist/In | 5,5 |
| Zotrvačnosť rotora (kg·m²) | 40 |
| Zotrvačnosť záťaže (kg·m²) | 1170 |
| Výkonnosť | |
| Efektívnosť (%) | 95,2 |
| Účinník | 0,87 |
| Príslušenstvo | |
| 6 x PT100 vo vinutiach | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzačný ohrievač 230 V | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Okolitá teplota (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Zaťaženie | S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany | IP55 |
| Typ chladenia | IC611 (Na vyžiadanie IC616, IC666) |
| Približná hmotnosť | 4540 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD, Softštartér |
| Typ zaťaženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | Lesklý |
| Klietka rotora | Medená pásovina |
| Typ svorkovnice | VYBO CB1-HV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | NU228-C3+6030-C3/NU228-C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
Svojou konštrukciou je H27R 4502-6-6 určený pre prevádzky, kde sa od pohonu očakáva vysoká spoľahlivosť, nižšie servisné zásahy a dlhodobá návratnosť investície. Tento elektromotor 900 rpm s výkonom 800 kW, napájaním 6000 V a menovitými otáčkami 992 ot./min podporuje stabilnú prevádzku veľkých technologických celkov bez zbytočných energetických strát. V kategórii veľkých pohonov prináša jeho riešenie priestor na úsporu nákladov najmä vďaka vysokej účinnosti 95,2 % a účinníku 0,87.
Zváraný oceľový rám prináša pevnosť pri menšej hmotnosti

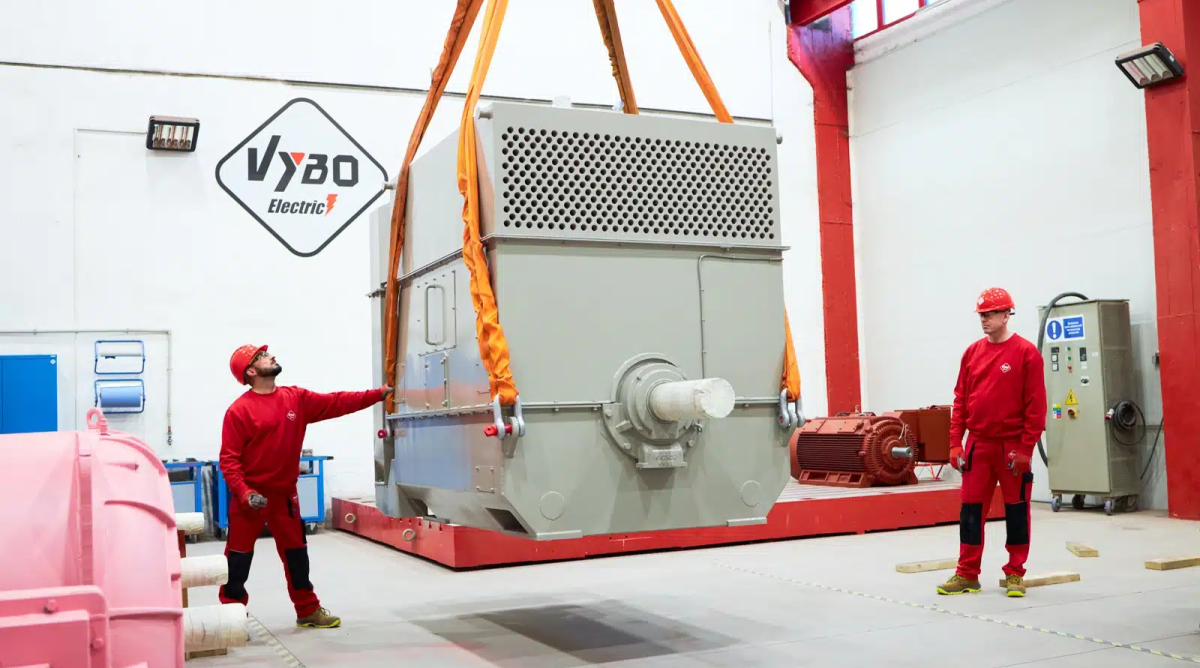

Séria H27R-HD-Modular používa zváraný oceľový rám, ktorý spája vysokú tuhosť s priaznivejšou manipuláciou pri doprave a montáži veľkých motorov. V praxi to znamená jednoduchšiu integráciu do strojového celku, lepšie zvládanie vibrácií a robustnú oporu pre dlhodobé zaťaženie v ťažkom priemysle. Konštrukcia zároveň podporuje presné uloženie aktívnych častí a stabilitu pri trvalej prevádzke.
IC611 chladenie vzduch-vzduch zvyšuje použiteľnosť v náročných podmienkach
Uzavretý chladiaci okruh s výmenníkom IC611 udržiava vnútorný priestor motora oddelený od okolitého prostredia, čo pomáha pri prevádzke v prašných, vlhkých alebo korozívne zaťažených priestoroch. Táto koncepcia lepšie chráni aktívne časti a udržiava stabilné teplotné pomery pri vysokom výkone. Priemyselné aplikácie s vyššími nárokmi na prevádzkovú čistotu tak získavajú spoľahlivejšie riešenie. vysokonapäťový elektromotor v tomto vyhotovení prirodzene zapadá do systémov, kde je rozhodujúca dlhá životnosť a kontrolované tepelné namáhanie.
Parametre rozbehu a rotora pomáhajú navrhovať pohon s rezervou
H27R 4502-6-6 je šesťpólový elektromotor s menovitým krútiacim momentom 7702 Nm, rozbehový moment dosahuje 1-násobok menovitého momentu a zvratový moment 2-násobok menovitého momentu. Rozbehový prúd dosahuje 5,5-násobok menovitého prúdu, preto sa pri návrhu napájania, ochrany a spúšťania oplatí počítať s dostatočnou rezervou v rozvodnici aj v káblovaní. Zotrvačnosť rotora 40,0 kg·m² a zotrvačnosť zaťaženia 1170,0 kg·m² dávajú projektantom dôležitý podklad pre výpočet dynamiky sústavy. Klietka rotora z medenej pásoviny pomáha znižovať elektrické straty a zvyšuje tepelnú odolnosť pri dlhej záťaži.
Konštrukčné prvky podporujú dlhú životnosť v ťažkej prevádzke
Motor je vybavený ložiskom DE NU228-C3+6030-C3 a ložiskom NDE NU228-C3, čo podporuje spoľahlivé uloženie rotora pri náročnom režime. Izolačná trieda F spolu s triedou nárastu teploty B vytvára priestor pre stabilnú prevádzku aj pri dlhodobom zaťažení. Pre OEM výrobcov veľkých celkov je dôležitá aj hmotnosť balenia 4540 kg, ktorá zodpovedá robustnému riešeniu pre priemyselné inštalácie.
Uplatnenie v priemyselných celkoch s vysokým nárokom na výkon
Tento trojfázový elektromotor sa hodí najmä do týchto aplikácií:
- Hlavné pohony valcovacích tratí v hutníckej výrobe.
- Veľkokapacitné čerpadlové stanice pre vodárenské a energetické celky.
- Kompresorové sústavy v plynárenskom a chemickom priemysle.
- Mlyny a drviace linky v spracovaní surovín.
- Pásové dopravníky pre baníctvo a materiálovú dopravu.
- Ventilátorové agregáty pre ťažké technologické bloky.
- Hnacie jednotky miešačov a homogenizačných zariadení vo výrobe cementu.
Ak potrebujete výkonové riešenie pre náročný technologický uzol, H27R 4502-6-6 od značky VYBO Electric prináša kombináciu mechanickej odolnosti, stabilného chladenia a vysokej prevádzkovej účinnosti. Využite ponuku a získajte motor, ktorý podporí dlhodobú spoľahlivosť aj energetickú efektívnosť vašej prevádzky.
Optimalizácia pre dlhodobú prevádzku a nižšie náklady
Kombinácia výkonného magnetického obvodu, premyslenej konštrukcie rámu a účinného chladenia vytvára riešenie, ktoré pomáha obmedziť prestoje aj servisné zásahy. Pre veľké fabriky a integrátorov technologických celkov je dôležité, že H27R-HD-Modular podporuje prevádzku s vysokou dostupnosťou a zároveň poskytuje dostatok technického priestoru pre návrh celej pohonnej sústavy.
