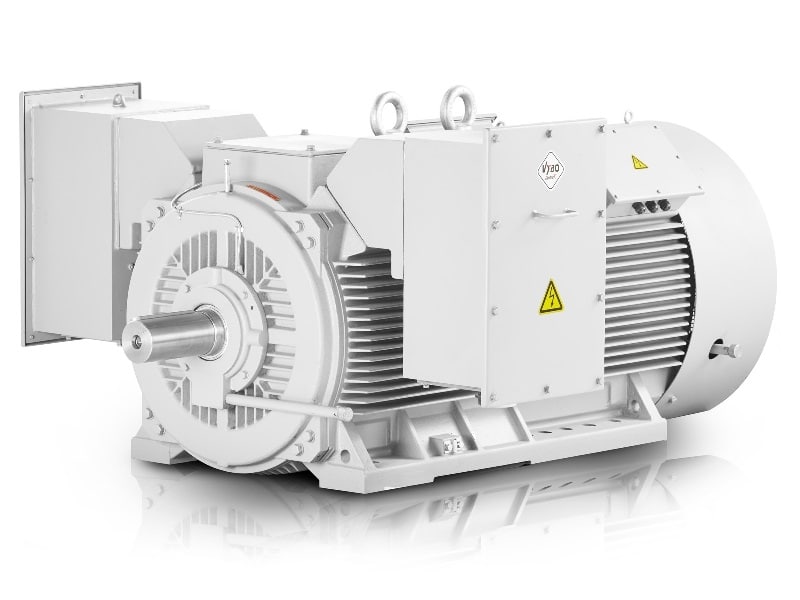

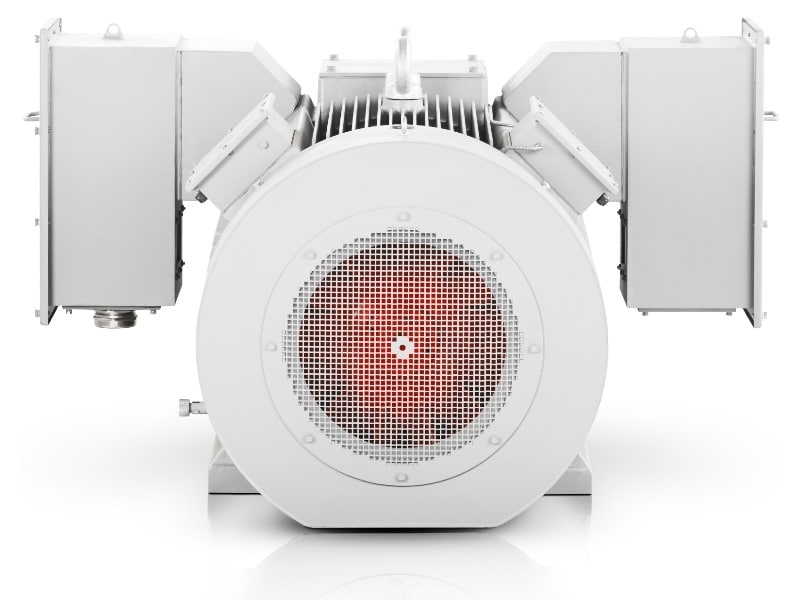

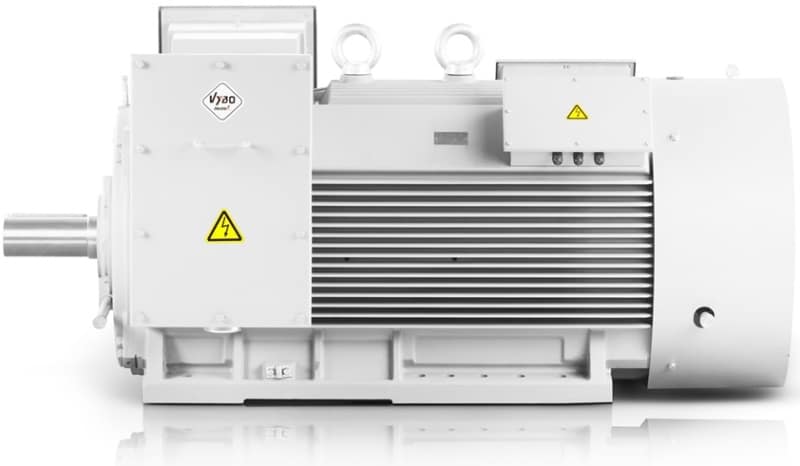

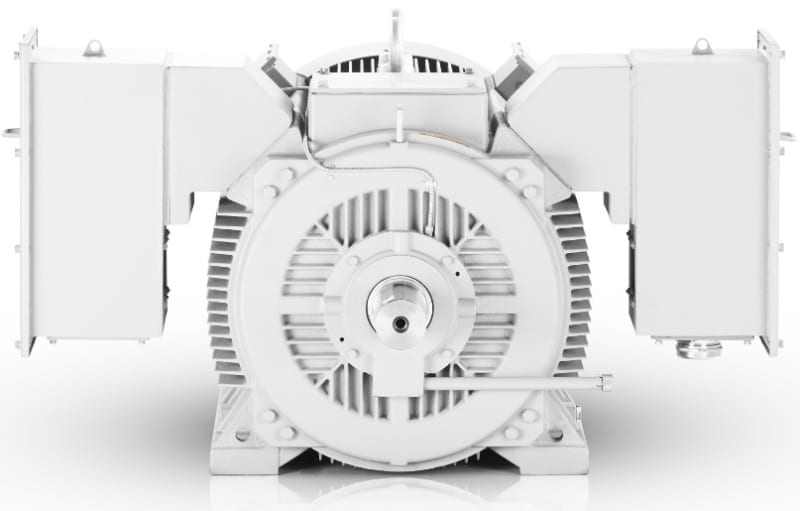

Typ elektromotora: H17R-630C-4-6 2800KW 6000V 50HZ
| Všeobecné dáta | |
| Typ | H17R 630C-4-6 |
| Rám (mm) | 630 |
| Elektrické dáta | |
| Výkon (kW) | 2800 |
| Menovitý prúd (A) | 307,5 |
| Rýchlosť (rpm) | 1494 |
| Frekvencia (Hz) | 50 |
| Póly | 4 |
| Napätie (V) | 6 000 |
| Krútiaci moment (Nm) | 17898 |
| Pripojenie | Y |
| Mmax/Mn | 2,4 |
| Mst/Mn | 0,8 |
| Ist/In | 6,5 |
| Zotrvačnosť rotora (kg/m2) | 85 |
| Výkonnosť | |
| Efektívnosť (100%) | 96,3 |
| Účinník (100%) | 0,91 |
| Príslušenstvo | |
| 6 x PT100 vo vinutiach | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzačný ohrievač 230 V | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Okolitá teplota (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Zataženie | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 15 420 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD, Softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | Lesklý |
| Klietka rotora | Medená pásovina |
| Typ svorkovnice | VYBO CB1-HV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | Na vyžiadanie/Na vyžiadanie |
| Mazivo | Na vyžiadanie |
Dlhý popis produktu
Konštrukcia H17R-630C-4-6 stojí na kompaktnom výkone, ktorý má v praxi presne definované miesto vo veľkých pohonoch. Tento elektromotor 1400 rpm s výkonom 2800 kW je navrhnutý pre procesy, kde rozhoduje plynulý prenos krútiaceho momentu, stabilita pri zaťažení a odolnosť voči dlhodobej prevádzke. VYBO Electric preto cieli na aplikácie, v ktorých sa veľká inštalovaná sila musí premeniť na spoľahlivý a kontrolovateľný chod.
Medený rotor je v tomto riešení podstatný pre dlhú životnosť, pretože medená zliatina rotora pomáha obmedzovať straty a zvládať tepelnú záťaž pri opakovanom štarte aj pri trvalej prevádzke. Zároveň ide o trojfázový elektromotor, ktorý sa dobre uplatní tam, kde sa vyžaduje presná spolupráca s prevodmi, čerpadlami alebo ventilátorovými sústavami. Aj preto patrí tento vysokonapäťový elektromotor medzi riešenia, ktoré dávajú priemyselným prevádzkam priestor na dlhé servisné intervaly.
Elektromotor 1400 rpm pre ťažké prevádzkové cykly
Vysoká účinnosť triedy IE4 Super Premium znižuje energetické straty v okruhoch, kde sa prevádzka meria na celé hodiny a dni bez prestávky. Pre prevádzkovateľa to znamená menšie tepelné zaťaženie, lepšiu hospodárnosť a stabilnejší výkon v systémoch, ktoré bežia pod trvalou záťažou. Tento prístup je dôležitý najmä vtedy, keď sa elektromotor 1400 rpm nasadí do technológie s vysokým využitím a bez priestoru na zbytočné prestoje.
- Účinnosť IE4 Super Premium podporuje dlhodobú hospodárnosť pri veľkých procesných pohonoch.
- Menovitý účinník 0,91 pomáha udržať priaznivé elektrické správanie v sieti.
- Izolačná trieda F spolu s nárastom teploty B podporuje odolnosť vinutia v náročnom nasadení.
- Klietka rotora z medenej pásoviny prispieva k pevnej dynamickej odozve pri rozbehu aj pri zmene zaťaženia.
Napäťové varianty pre VN elektromotory v priemyselnej integrácii
Možnosť voľby napätia uľahčuje integráciu do existujúcich rozvádzačov a meničových zostáv, kde sa musí rešpektovať technológia závodu aj dostupná infraštruktúra. Pre VN elektromotory je podstatné, že dostupné sú varianty 3 300 V, 6 000 V, 10 000 V a 11 000 V, takže návrh pohonu sa dá prispôsobiť konkrétnej hale alebo energetickému uzlu. Vďaka tomu sa H17R-630C-4-6 dá použiť v nových inštaláciách aj pri modernizácii starších liniek.
V praxi sa uplatní v cementárskych mlynoch, drvičoch suroviny, kompresorových staniciach, čerpadlách chladiacej vody, napájacích čerpadlách kotlov, dúchadlách spaľovacích liniek, miešacích systémoch, pásových dopravníkoch rudy, valcovacích tratiach, ventilátoroch odsávania prachu, extrudéroch a flotácii v baníctve. Pre každý z týchto celkov je dôležitý stabilný záber, spoľahlivý chod a schopnosť prenášať vysokú záťaž bez kolísania výkonu.
Medené riešenie rotora pre dlhú životnosť v ťažkom priemysle
Dôležitý je aj moment zotrvačnosti rotora 85,0 kg·m², ktorý treba zohľadniť pri návrhu rozbehu a pri koordinácii s poháňaným zariadením. Menovitý krútiaci moment 17898 Nm a menovitý prúd 307,5 A ukazujú, že ide o stroj určený na robustné prevádzkové nasadenie, nie na krátkodobé skúšky. Pre 4-pólový elektromotor je tento charakteristický rozsah vhodný tam, kde sa vyžaduje vyváženie medzi otáčkami a prenosom sily.
- Medený rotor podporuje nižšie straty a vyššiu tepelnú odolnosť.
- Hmotnosť 15420 kg prispieva k pevnosti zostavy v priemyselnom prostredí.
- Menovité otáčky 1494 ot./min vyhovujú pohonom s plynulým a kontrolovaným pracovným režimom.
- Rozbehový prúd aj moment sú dimenzované pre technológie s veľkou zotrvačnosťou sústavy.
Monitoring a servis pre dlhodobú prevádzku
Pre sledovanie prevádzkového stavu sú k dispozícii 6 x PT100 vo vinutí, 1 x PT100 v NDE ložisku, 1 x PT100 v DE ložisku, antikondenzačný ohrievač a 3 x PTC termistor, čo pomáha pri včasnej diagnostike teplotného správania stroja. Takéto riešenie ocenia prevádzkovatelia veľkých fabrík aj technici v ťažkom priemysle, ktorí potrebujú mať pod kontrolou tepelné režimy a pripravenosť pohonu na nepretržitú prevádzku. VYBO Electric je v strednej Európe najväčšia firma vo svojom odvetví, čo sa v projektoch s vysokými nárokmi premieta do dôvery pri výbere riešenia.
Pri návrhu pre veľké procesné a energetické pohony sa oplatí využiť ponuku VYBO Electric, pretože H17R-630C-4-6 spája vysoký výkon s účinnou prevádzkou a predpokladom dlhej životnosti v náročných technológiách.
