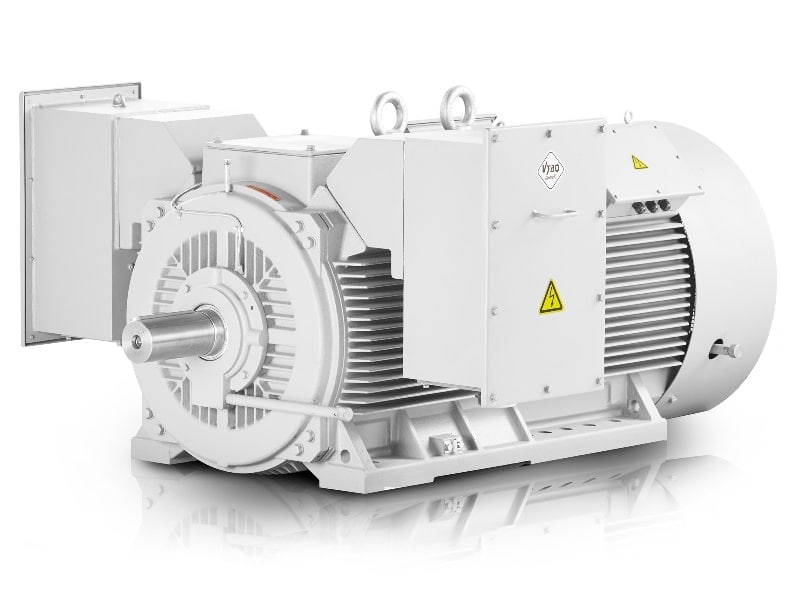

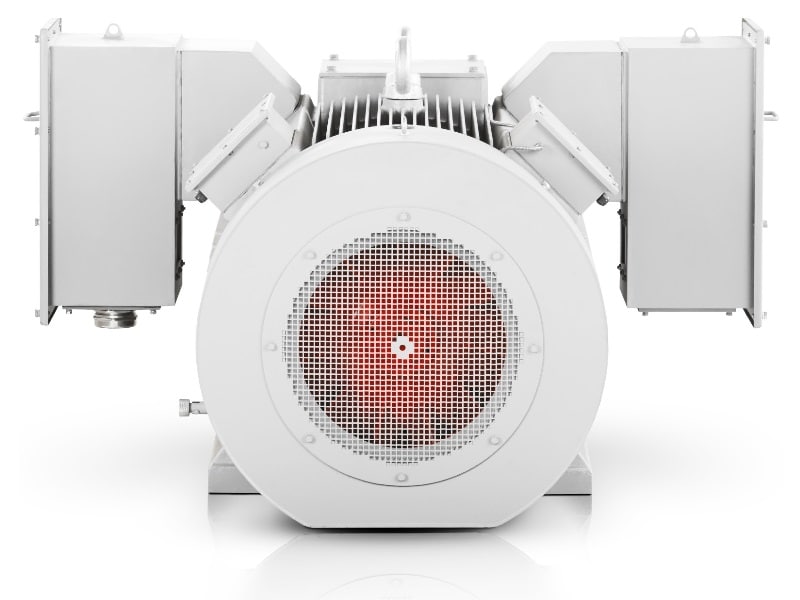

Typ elektromotora: H17R-500-C-8-6 1000KW 6000V 50HZ
| Všeobecné dáta | |
| Typ | H17R 500-C-8-6 |
| Rám (mm) | 500 |
| Elektrické dáta | |
| Výkon (kW) | 1000 |
| Menovitý prúd (A) | 121 |
| Rýchlosť (rpm) | 747 |
| Frekvencia (Hz) | 50 |
| Póly | 8 |
| Napätie (V) | 6 000 |
| Krútiaci moment (Nm) | 12784 |
| Pripojenie | Y |
| Mmax/Mn | 2,1 |
| Mst/Mn | 1,0 |
| Ist/In | 5,3 |
| Zotrvačnosť rotora (kg/m2) | 48 |
| Výkonnosť | |
| Efektívnosť (100%) | 96,1 |
| Účinník (100%) | 0,83 |
| Príslušenstvo | |
| 6 x PT100 vo vinutiach | |
| 1 x PT100 v NDE ložisku | |
| 1 x PT100 v DE ložisku | |
| Antikondenzačný ohrievač 230 V | |
| 3 x PTC termistor | |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Okolitá teplota (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Zataženie | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 7190 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD, Softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | Lesklý |
| Klietka rotora | Medená pásovina |
| Typ svorkovnice | VYBO CB1-HV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | Na vyžiadanie/Na vyžiadanie |
| Mazivo | Na vyžiadanie |
Dlhý popis produktu
H17R 500-C-8-6 prináša vysokú hustotu výkonu pre prevádzky, kde sa elektromotor 700 ot./min musí opierať o stabilnú rezervu pri rozbehu aj pri dlhodobom zaťažení. Tento trojfázový elektromotor s výkonom 1000 kW je navrhnutý tak, aby v obmedzenom priestore dodal výkon porovnateľný s robustnejšími zostavami a pritom zachoval dobrú prevádzkovú kontrolu. V praxi to ocenia veľké procesné linky, čerpadlá s vysokým dopravným odporom aj pohony, pri ktorých je dôležitá presná koordinácia s nadväznou technológiou.
Kompaktný elektromotor 6000 V pre priemyselné priestory s obmedzenou montážou
Hlavnou výhodou je kompaktné vyhotovenie, ktoré umožňuje dosiahnuť plný výkon v priestore zodpovedajúcom rámom H315 až H560. Pre projektanta to znamená jednoduchšie osadenie do existujúcich strojovní, menšie nároky na základový priestor a lepšiu nadväznosť na prevádzku, kde sa ráta každý meter štvorcový. Priemyselný elektromotor 6000 V v takomto riešení uľahčuje modernizácie bez zbytočných stavebných zásahov.
Výsledkom je riešenie, ktoré sa hodí pre VN elektromotory v energetike aj v ťažkom priemysle. Stabilná konštrukcia podporuje plynulý chod pri vysokom trvalom zaťažení a zároveň pomáha udržať prevádzku pod kontrolou v náročných cykloch.
Medený rotor pre dlhú životnosť pri trvalom zaťažení
Medená zliatina rotora znižuje straty a zvyšuje tepelnú odolnosť pri opakovanom zaťažení, čo je v nepretržitých prevádzkach rozhodujúce. 8-pólový elektromotor s týmto riešením lepšie znáša dlhé pracovné intervaly a pomáha obmedziť teplotné namáhanie pri rozbehoch, regulácii aj pri kolísaní procesu. Takáto konštrukcia má praktický prínos vo výrobných linkách, kde sa očakáva dlhý servisný interval a predvídateľné správanie pohonu.
- Medený rotor podporuje dlhú životnosť pri náročných pracovných režimoch.
- Osová výška 500 mm zjednodušuje integráciu do existujúcich technológií.
- Účinník 0,83 pomáha pri navrhovaní napájacej sústavy.
- Účinnosť 96,1 % znižuje energetické straty pri dlhodobej prevádzke.
- Izolačná trieda F spolu s nárastom teploty B podporuje stabilitu vinutia.
Voľba napätia pre rôzne siete a prevádzkové štandardy
Pre priemyselné nasadenie je dôležitá aj možnosť prispôsobiť motor sieti a projektovým zvyklostiam. Dostupné napäťové varianty 3 300 V, 6 000 V, 10 000 V a 11 000 V uľahčujú použitie v rôznych prevádzkach bez kompromisov v zapojení. Takéto riešenie ocenia podniky, ktoré prevádzkujú viacero technologických celkov s odlišnou úrovňou rozvodov.
V praxi to znamená jednoduchšie začlenenie do čerpacích staníc, kompresorovní, mlynov, drvičov, dopravníkov, miešačov, ventilátorových jednotiek a odvalovacích liniek. Práve tu sa elektromotor 700 ot./min prejaví ako pohon, ktorý lepšie rešpektuje požiadavky procesu než univerzálne riešenia s menšou prevádzkovou rezervou.
VYBO Electric má v strednej Európe pozíciu najväčšej firmy vo svojom odvetví a táto skúsenosť sa premieta do technickej podpory aj do zrozumiteľného návrhu pohonu.
Rozbeh, moment a hmotnosť pod kontrolou pri ťažkých technológiách
Menovitý krútiaci moment 12784 Nm dáva pohonu potrebnú silu pre rozbehy a pre trvalé zaťaženie v prevádzkach, kde sa výkon prenáša cez náročnú mechaniku. Menovitý prúd 121 A a pomer rozbehového prúdu Ist/In 5,3 % pomáhajú pri návrhu ochrany a dimenzovaní rozvodov. Pri hmotnosti 7190 kg a momente zotrvačnosti rotora 48,0 kg·m² je dôležité, že celý celok zostáva dobre čitateľný z pohľadu mechanického návrhu aj údržby.
Do detailov prevádzky zapadá aj to, že model H17R Compact PRO-HV umožňuje nasadenie v aplikáciách, kde sa sleduje teplota vinutia a ložísk. Ak je súčasťou výbavy aj ochranné a meracie príslušenstvo, servisný tím získa lepší prehľad o stave pohonu a môže plánovať odstávky presnejšie.
Prehľadné riešenie pre ťažký priemysel a energetické pohony
V celom portfóliu VYBO Electric sa tento motor zaraďuje medzi riešenia pre veľké procesné a energetické pohony, kde sa očakáva dlhodobá stabilita a jednoduchá servisná prax. Nízka miera zbytočných zásahov, prehľadná montážna logika a vhodné napäťové varianty vytvárajú základ pre spoľahlivú integráciu do nových aj modernizovaných liniek.
Ak potrebujete pohon pre ťažký priemysel, technologické celky alebo modernizáciu vysokonapäťovej linky, kontaktujte nás.
