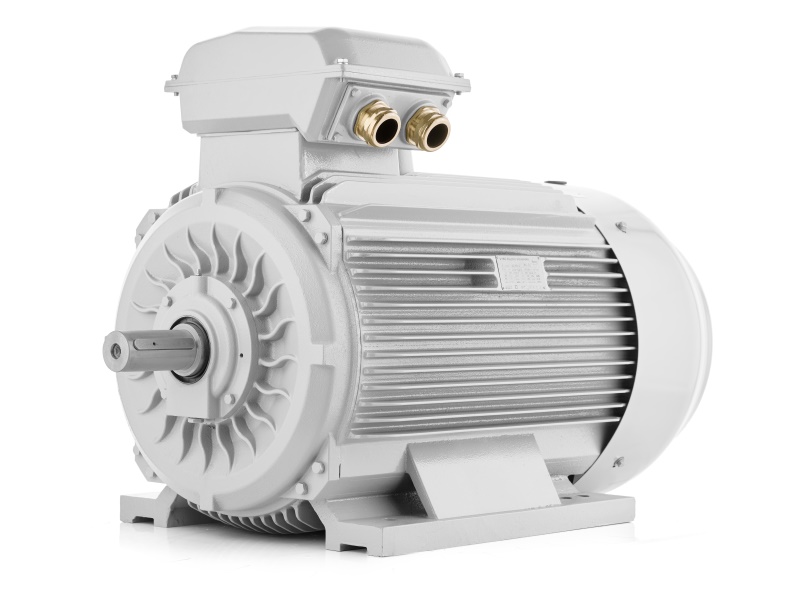

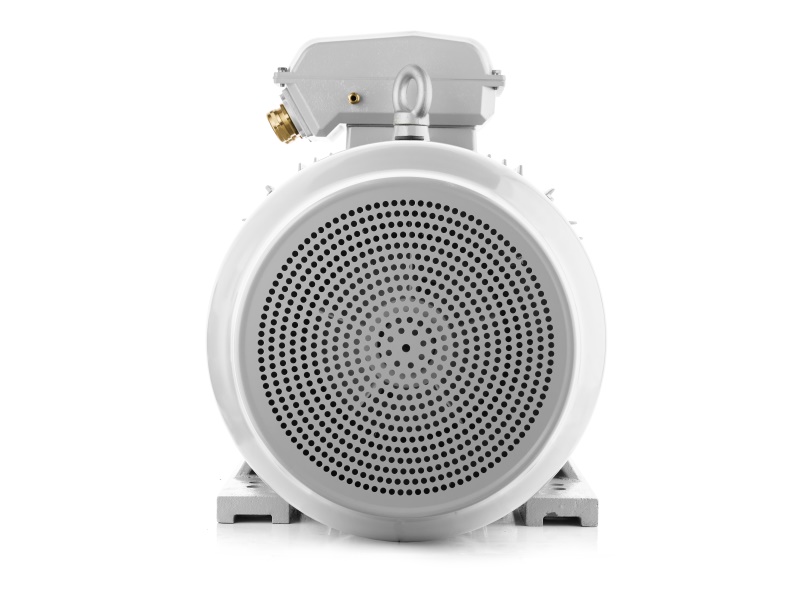

Progresívny elektromotor so zvýšeným výkonom 3LCZ-355L-6, 280kw, 990ot, 400V/690V

Tento elektromotor je určený pre veľké priemyselné pohony, kde sa vyžaduje vysoký krútiaci moment pri stredných otáčkach, stabilná prevádzka v režime S1 a robustná mechanická konštrukcia. Progresívny elektromotor IE3 280 kW je 6-pólový elektromotor s menovitými otáčkami 990 ot./min, preto je vhodný pre aplikácie so strednými otáčkami, v ktorých je kľúčový vyšší moment a plynulý chod pri dlhodobom zaťažení. Konštrukcia v liatinovom ráme zvyšuje odolnosť voči vibráciám a prevádzkovým rázom; praktický prínos majú zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora, ktoré zlepšujú prevádzkovú istotu. Motor je nízkonapäťový elektromotor pre napájanie 400 V, využíva IC411 chladenie a v štandardnom vyhotovení ponúka IP55 krytie, aby bol použiteľný aj v prašnom a vlhkejšom priemyselnom prostredí.

Progresívny elektromotor IE3 280 kW – efektivita IE3 a liatinový rám pre stabilný výkon pri 990 ot./min

Progresívny elektromotor IE3 280 kW je riešený ako elektromotor so zvýšeným výkonom, pričom rozhodujúcou výhodou je vyšší menovitý výkon pri zachovaní montážnych rozmerov IEC. To umožňuje nasadiť výkonnejší motor bez úprav mechanickej zástavby a bez zmeny montážnych rozhraní, čo je pri veľkých výkonoch zásadné. Zvýšená výkonová hustota je dosiahnutá optimalizáciou aktívnej časti motora: dlhší statorový a rotorový paket zväčšujú aktívny objem magnetického obvodu, pričom sa zachováva režim S1 aj štandardné IC411 chladenie. Väčšia aktívna dĺžka magnetického obvodu prináša vyšší moment pri porovnateľných otáčkach, čo je pri 6-pólovom elektromotore s 990 ot./min praktické pre aplikácie so strednými otáčkami, kde sa vyžaduje stabilný záber a plynulý chod. Motor spĺňa efektivitu IE3 a optimalizované vinutie a magnetický obvod statora/rotora sú dimenzované na vyššiu zaťažiteľnosť, aby bol výkon využiteľný dlhodobo v režime S1. Robustný liatinový rám tvorí pevný základ mechaniky a podporuje prevádzkovú istotu aj pri vibráciách a dlhodobom namáhaní.

Elektromotor 280 kW so zvýšeným výkonom: väčší aktívny objem a vyšší krútiaci moment

Zvýšený menovitý výkon je dosiahnutý kombináciou väčšieho aktívneho objemu (dlhší paket statora a rotora) a optimalizácie vinutia a magnetického obvodu statora/rotora pre vyššiu elektrickú aj tepelnú zaťažiteľnosť. Väčšia aktívna dĺžka magnetického obvodu sa prejavuje vyšším krútiacim momentom pri porovnateľných otáčkach, čo pri 990 ot./min podporuje stabilitu pohonu pri rozbehoch aj pri kolísaní záťaže v kontinuálnej prevádzke S1. Zachovanie montážnych rozmerov IEC (rovnaký rám) zjednodušuje integráciu do existujúcich zostáv a minimalizuje mechanické úpravy pri modernizáciách výkonu. Motor je nízkonapäťový elektromotor určený na napájanie 400 V a podľa aplikácie je vhodný pre riadenie frekvenčným meničom aj pre štandardné spúšťanie. IC411 chladenie stabilizuje teplotný režim vinutia pri dlhodobej prevádzke, IP55 krytie chráni vnútorné časti pred prachom a striekajúcou vodou a oceľový kryt ventilátora zvyšuje mechanickú odolnosť pri prevádzkových rázoch. Liatinový rám so zosilnenými ložiskami a zosilneným krytom svorkovnice podporuje pevnosť uloženia aj v náročných prevádzkach.

Výkon: 280 kW
Otáčky: 990 ot./min
Typ: 3LCZ-355L-6
Veľkosť rámu: 355 mm
Účinnosť: 95,8 %
Hmotnosť: 1680 kg

Výhody progresívnych motorov so zvýšeným výkonom pre aplikácie so strednými otáčkami

Možnosť zvýšiť menovitý výkon bez zmeny montážnych rozmerov IEC je praktická pri modernizáciách aj pri návrhoch nových zariadení, kde je obmedzený zástavbový priestor. Zvýšená výkonová hustota je daná zväčšením aktívneho objemu vďaka dlhšiemu statorovému a rotorovému paketu a optimalizáciou vinutia a magnetického obvodu statora/rotora pre vyššiu zaťažiteľnosť. Tým sa zvyšuje schopnosť prenášať výkon v režime S1 a zároveň sa dosahuje vyšší moment pri porovnateľných otáčkach, čo je dôležité pre 6-pólové motory pracujúce pri stredných otáčkach. 6-pólové riešenia sú ideálne pre aplikácie so strednými otáčkami, kde sa vyžaduje stabilný chod a vyšší krútiaci moment bez zbytočne vysokej rýchlosti. Efektivita IE3 pomáha obmedziť straty pri dlhých prevádzkových hodinách a pri veľkých výkonoch má významný dopad na prevádzkové náklady. Liatinový rám je robustnejší, lepšie tlmí vibrácie a spolu so zosilnenými ložiskami, zosilneným krytom svorkovnice a oceľovým krytom ventilátora zvyšuje mechanickú odolnosť. Zachované IC411 chladenie znamená, že vyšší výkon nevyžaduje špeciálne chladiace systémy.

Vyšší výkon bez zmeny montáže: IEC rám, IC411 chladenie, IP55 krytie a 400 V napájanie

Motor je navrhnutý tak, aby vyšší menovitý výkon zostal plne využiteľný v štandardných priemyselných podmienkach. Montážne rozmery IEC zostávajú zachované a zvýšený výkon je dosiahnutý väčším aktívnym objemom (dlhší paket statora/rotora) a optimalizáciou vinutia a magnetického obvodu pre vyššiu zaťažiteľnosť, pričom motor pracuje v režime S1 so štandardným IC411 chladením. IP55 krytie podporuje použitie v prostredí s prachom a vlhkosťou a napájanie 400 V zjednodušuje pripojenie do bežných priemyselných rozvodov. Pri 990 ot./min poskytuje tento 6-pólový elektromotor stabilný moment vhodný pre aplikácie so strednými otáčkami, kde je rozhodujúca prevádzková istota pri dlhodobom zaťažení. Typické využitie zahŕňa veľké cirkulačné čerpadlá, procesné ventilátory, kompresorové pohony a pohony mlecích alebo drviacich liniek.
