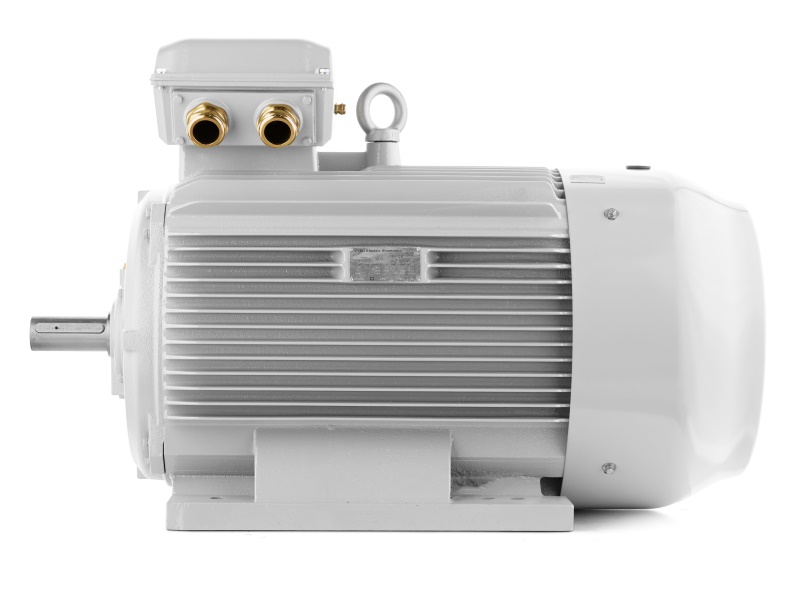

Progresívny elektromotor so zvýšeným výkonom 3LCZ-315LX1-4, 250kw, 1480ot, 400V/690V

Tento nízkonapäťový elektromotor je určený pre výkonovo náročné priemyselné aplikácie, kde sa očakáva stabilná prevádzka v režime S1, vysoká účinnosť a zároveň požiadavka na zachovanie montážnych rozmerov podľa IEC. Progresívny elektromotor IE3 250 kW je trojfázový elektromotor na napájanie 400 V a je navrhnutý ako elektromotor so zvýšeným výkonom, teda s vyšším menovitým výkonom pri zachovaní rovnakého rámu a montáže. Vďaka tomu je vhodný pre modernizácie technologických celkov, kde sa zvyšuje výkon stroja, no priestorové a montážne obmedzenia zostávajú nezmenené. Liatinový rám prináša vyššiu mechanickú tuhosť a lepšie tlmenie vibrácií, čo je dôležité pri veľkých pohonoch a pri prevádzkach s dynamickými zmenami zaťaženia. IP55 krytie chráni motor v prašnom a vlhkom prostredí a IC411 chladenie zabezpečuje spoľahlivý odvod tepla pri dlhodobom vyťažení. Keďže ide o 4-pólový elektromotor, je univerzálne použiteľný pre široké spektrum strojov so stabilnou rýchlosťou okolo 1500 ot./min; 4-pólový elektromotor je v praxi často voľbou pre procesné pohony, kde sa vyžaduje vyvážený pomer momentu a otáčok.

Účinnosť IE3 a odolný liatinový rám – Progresívny elektromotor IE3 250 kW pre priemyselné linky

Progresívny elektromotor IE3 250 kW je postavený na efektivite IE3 a robustnej mechanike v liatinovom ráme, pričom konštrukčne zohľadňuje požiadavky, ktoré sa v priemysle riešia aj pri porovnávaní IE3 a IE4 z hľadiska strát a tepelnej stability. Pri vysokých výkonoch je dôležité, aby motor pri trvalom zaťažení udržiaval stabilnú teplotnú bilanciu a minimalizoval straty, čo priamo súvisí s dlhodobou prevádzkovou spoľahlivosťou. Liatinový rám je robustnejší, odolnejší voči deformáciám a lepšie tlmí vibrácie, čím podporuje presné uloženie rotora a stabilitu pri kontinuálnej prevádzke. Zosilnené ložiská zvyšujú odolnosť pri vyššej mechanickej záťaži a pri radiálnych silách, ktoré sa môžu objaviť v ťažších priemyselných prevodoch. Zosilnený kryt svorkovnice chráni pripojenie a zjednodušuje bezpečné vedenie napájania, pričom oceľový kryt ventilátora zvyšuje mechanickú odolnosť v prevádzke. IP55 krytie poskytuje ochranu pred prachom a striekajúcou vodou a IC411 chladenie zabezpečuje stabilný prietok vzduchu pre účinný odvod tepla cez rebrovanie.

Výkon 250 kW so zvýšeným výkonom v štandardnej montáži a s vyšším využiteľným momentom

Elektromotor so zvýšeným výkonom je navrhnutý tak, aby poskytol vyšší menovitý výkon pri zachovaní montážnych rozmerov IEC, teda v rovnakom ráme a bez zásahov do mechanickej zástavby. Zvýšená výkonová hustota je dosiahnutá optimalizáciou aktívnej časti motora – dlhším statorovým a rotorovým paketom, čo zväčšuje aktívny objem pri zachovaní režimu S1 a štandardného IC411 chladenia. Väčšia aktívna dĺžka magnetického obvodu sa prejaví vyšším momentom pri porovnateľných otáčkach, čo je dôležité pri rozbehoch veľkých agregátov a pri kolísaní zaťaženia v procesoch. Otáčky 1480 ot./min zodpovedajú typickému správaniu 4-pólového elektromotora v 50 Hz sieti, preto je motor vhodný aj pre náhrady v existujúcich aplikáciách bez zmeny prevodových pomerov. Vyšší výkon je podporený optimalizovaným vinutím a magnetickým obvodom (stator/rotor) navrhnutým pre vyššiu zaťažiteľnosť, aby motor pracoval stabilne a predvídateľne pri dlhodobom vyťažení.

Prečo progresívne riešenie: úspornosť, ochrana a stabilná prevádzka v režime S1

Efektivita IE3 znižuje elektrické straty pri dlhodobom chode, čo je pri výkonových triedach nad 200 kW významné z pohľadu prevádzkových nákladov aj tepelnej záťaže vinutia. IC411 chladenie zabezpečuje spoľahlivý odvod tepla cez rebrovanie pri trvalej prevádzke v režime S1 a pomáha udržiavať stabilné pracovné teploty aj pri vysokom vyťažení. Liatinový rám prispieva k mechanickej stabilite a tlmí vibrácie, čo podporuje presné uloženie ložísk; zosilnené ložiská a zosilnený kryt svorkovnice sú praktickými prvkami pre náročné priemyselné podmienky. IP55 krytie chráni motor pred prachom a striekajúcou vodou a zvyšuje spoľahlivosť v prevádzkach s prašnosťou alebo vlhkosťou. Ako 4-pólový elektromotor je vhodný pre univerzálne použitie v procesných zariadeniach, kde sa vyžaduje stabilná rýchlosť a dobre využiteľný moment bez extrémnych otáčok.

Viac výkonu pri rovnakom ráme: zachovanie IEC rozmerov a vyššia výkonová hustota

Pri požiadavke na zvýšenie výkonu bez zmeny montáže je dôležité, že motor poskytuje vyšší menovitý výkon pri zachovaní štandardného rámu a IEC rozmerov. Dlhší statorový a rotorový paket zvyšuje aktívny objem a v kombinácii s optimalizovaným vinutím a magnetickým obvodom (stator/rotor) umožňuje vyššiu zaťažiteľnosť a vyšší moment pri porovnateľných otáčkach. Zostáva zachovaný režim S1 a štandardné IC411 chladenie, čo je rozhodujúce pre stabilnú teplotnú bilanciu pri dlhodobej prevádzke. Robustnosť podporuje liatinový rám, zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora, čo zvyšuje prevádzkovú istotu v náročnom priemyselnom prostredí. IP55 krytie dopĺňa ochranu a napájanie 400 V umožňuje jednoduché začlenenie do štandardnej elektrickej infraštruktúry.

Výkon: 250 kW
Otáčky: 1480 ot./min
Typ: 3LCZ-315LX1-4
Veľkosť rámu: 315 mm
Účinnosť: 96 %
Hmotnosť: 1230 kg

Typické aplikácie zahŕňajú veľké cirkulačné a procesné čerpadlá, ventilátory pre technologické pece, priemyselné drviace a mlecí agregáty a pohony extrakčných alebo separačných liniek v ťažšom priemysle.
