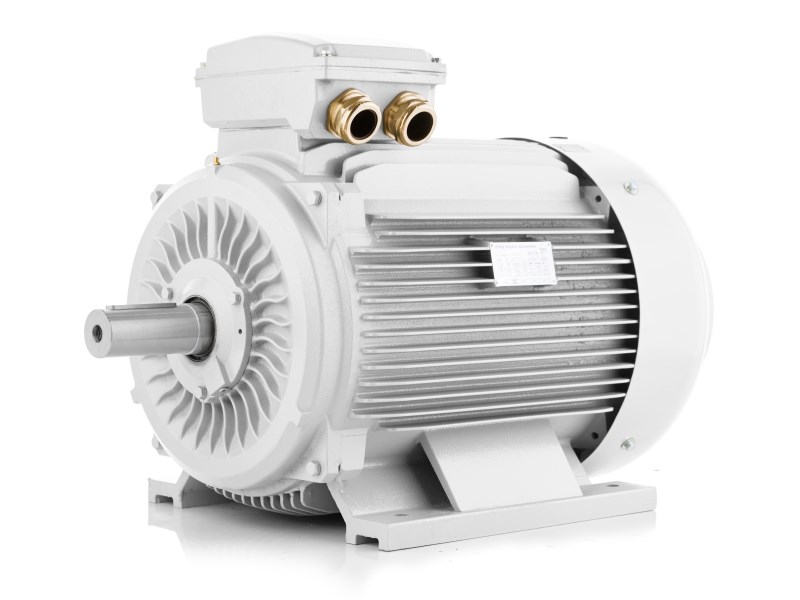

Progresívny elektromotor so zvýšeným výkonom 3LCZ-250M1-4, 75kw, 1475ot, 400V/690V

Tento nízkonapäťový elektromotor je určený pre výkonovo náročnejšie priemyselné pohony, kde sa očakáva stabilný chod pri trvalej záťaži a zároveň požiadavka na kompaktné montážne rozmery podľa IEC. Progresívny elektromotor IE3 75 kW je trojfázový elektromotor na napájanie 400 V a je navrhnutý ako elektromotor so zvýšeným výkonom pri zachovaní štandardného rámu. Vďaka tomu dokáže poskytnúť vyšší menovitý výkon bez zmeny montáže, čo je praktické pri modernizácii technológie alebo pri zvyšovaní kapacity existujúcich zariadení. Liatinový rám zvyšuje mechanickú odolnosť a zlepšuje stabilitu pri vibráciách, pričom IP55 krytie chráni motor v bežných priemyselných podmienkach. IC411 chladenie podporuje dlhodobú prevádzku v režime S1 a udržiava teploty aktívnych častí v predpísaných hraniciach. Keďže ide o 4-pólový elektromotor, je univerzálne použiteľný v širokom spektre strojov, kde sa vyžaduje vyvážený pomer momentu a otáčok.

Účinnosť IE3/IE4 a pevný liatinový rám – Progresívny elektromotor IE3 75 kW pre náročnú prevádzku

Progresívny elektromotor IE3 75 kW je navrhnutý s ohľadom na efektivitu IE3 a na konštrukčné riešenia, ktoré v priemysle často rozhodujú pri porovnávaní prístupov IE3 a IE4 z pohľadu strát, tepelnej bilancie a prevádzkovej stability. Vysoká účinnosť znižuje energetické straty pri dlhodobom chode a zároveň obmedzuje nadmerné zahrievanie, čo je dôležité pri režime S1. Liatinový rám je robustnejší a lepšie tlmí vibrácie, vďaka čomu podporuje stabilný chod aj pri vyššom mechanickom namáhaní stroja. Zosilnené ložiská prispievajú k dlhej životnosti pri radiálnych silách a pri prevádzke s častejšími zmenami zaťaženia. Zosilnený kryt svorkovnice zvyšuje ochranu pripojenia a oceľový kryt ventilátora zlepšuje mechanickú odolnosť pri bežnej manipulácii a v prevádzkach s rizikom nárazov. IP55 krytie poskytuje praktickú ochranu proti prachu a striekajúcej vode a IC411 chladenie zabezpečuje spoľahlivý odvod tepla cez rebrovanie aj pri dlhodobo vysokom vyťažení.

Výkon 75 kW v progresívnom vyhotovení s optimalizovaným magnetickým obvodom

Elektromotor so zvýšeným výkonom dosahuje vyšší menovitý výkon pri zachovaní montážnych rozmerov IEC, čo je možné vďaka zvýšenej výkonovej hustote. Tá sa dosahuje optimalizáciou aktívnej časti motora – predĺžením statorového a rotorového paketu, teda zväčšením aktívneho objemu bez zmeny rámu. Väčšia aktívna dĺžka magnetického obvodu prináša vyšší moment pri porovnateľných otáčkach, čo je dôležité pri rozbehoch a pri procesoch s kolísavým zaťažením. Otáčky 1475 ot./min zodpovedajú typickej prevádzke 4-pólového elektromotora v 50 Hz sieti, preto je motor univerzálne použiteľný a vhodný aj pre aplikácie, kde je potrebné zachovať existujúce prevodové pomery. Zvýšený výkon podporuje aj optimalizované vinutie a magnetický obvod (stator/rotor) navrhnuté pre vyššiu zaťažiteľnosť, pričom zostáva zachovaný režim S1 a štandardné IC411 chladenie. Napájanie 400 V zjednodušuje integráciu do štandardných priemyselných rozvádzačov a ochranných systémov.

Čo prináša progresívna konštrukcia: stabilná prevádzka, ochrana a vyššia využiteľnosť výkonu

Pri výkonových triedach, kde motor pracuje dlhé hodiny denne, sa výhody efektivity IE3 prejavujú nielen na spotrebe energie, ale aj na teplotnej stabilite a na životnosti izolácie vinutia. Liatinový rám zvyšuje tuhosť a odolnosť voči vibráciám, čím podporuje stabilné uloženie ložísk a kultivovaný chod. IP55 krytie je dôležité v prevádzkach s prašnosťou alebo s občasným kontaktom so striekajúcou vodou a IC411 chladenie je osvedčené riešenie pre trvalú prevádzku v režime S1. Keďže ide o 4-pólový elektromotor, zostáva univerzálny pre rôzne stroje – poskytuje stabilné otáčky a dobrý moment bez potreby extrémnych rýchlostí. V kombinácii s koncepciou zvýšeného výkonu to dáva používateľovi vyššiu výkonovú rezervu pri zachovaní rovnakých montážnych rozmerov.

Rovnaký rám, vyšší menovitý výkon: zvýšená výkonová hustota bez zásahov do zástavby

Ak je potrebné zvýšiť výkon pohonu bez zmeny montážnych rozmerov, progresívne vyhotovenie umožní získať vyšší menovitý výkon pri zachovaní štandardného rámu. Dlhší statorový a rotorový paket zvyšuje aktívny objem a spolu s optimalizovaným vinutím a magnetickým obvodom umožňuje vyššiu zaťažiteľnosť pri porovnateľných otáčkach. Zachovanie režimu S1 a štandardného IC411 chladenia je kľúčové pre teplotnú stabilitu, pričom robustná mechanika – liatinový rám, zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora – zvyšuje prevádzkovú istotu. IP55 krytie a napájanie 400 V dopĺňajú požiadavky na spoľahlivú prevádzku v priemyselných podmienkach.

Výkon: 75 kW
Otáčky: 1475 ot./min
Typ: 3LCZ-250M1-4
Veľkosť rámu: 250 mm
Účinnosť: 95 %
Hmotnosť: 400 kg

Vhodné aplikácie zahŕňajú technologické čerpadlá vo výrobných okruhoch, veľkokapacitné ventilátory, priemyselné miešadlá a pohony mechanických lisov alebo drviacich agregátov.
