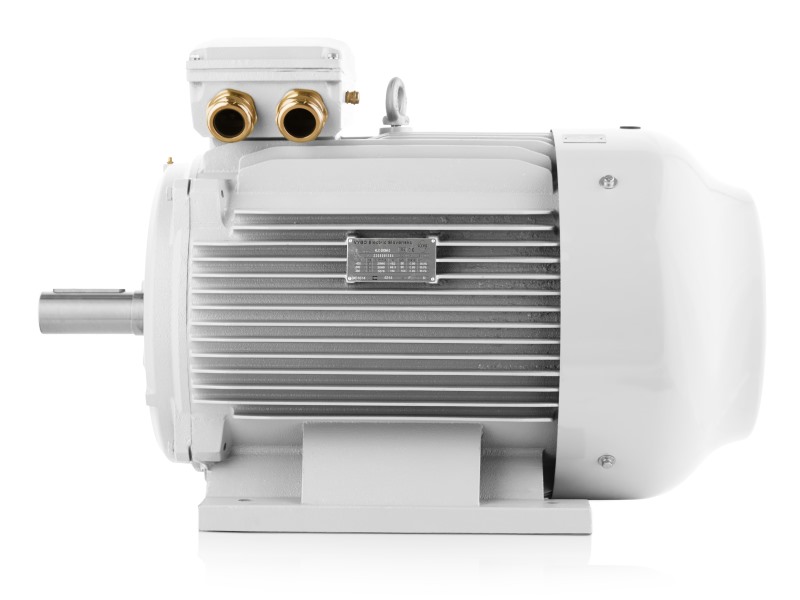

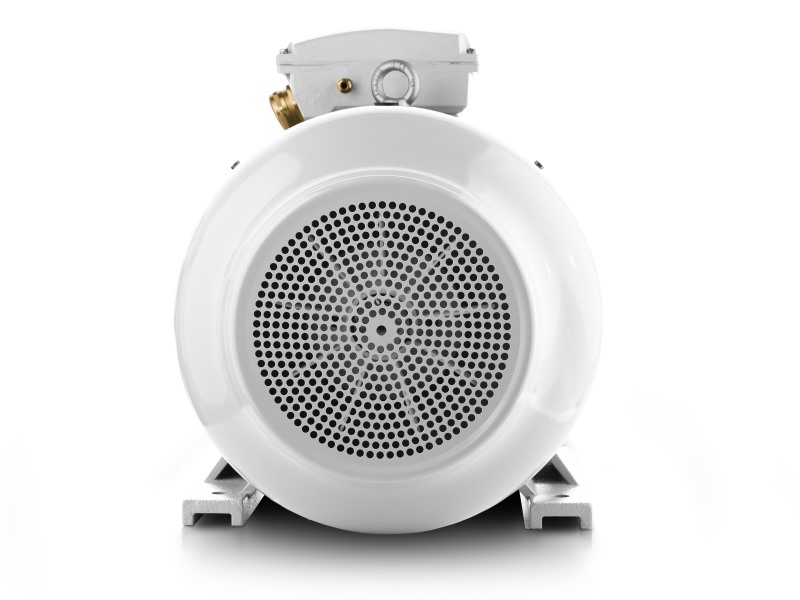

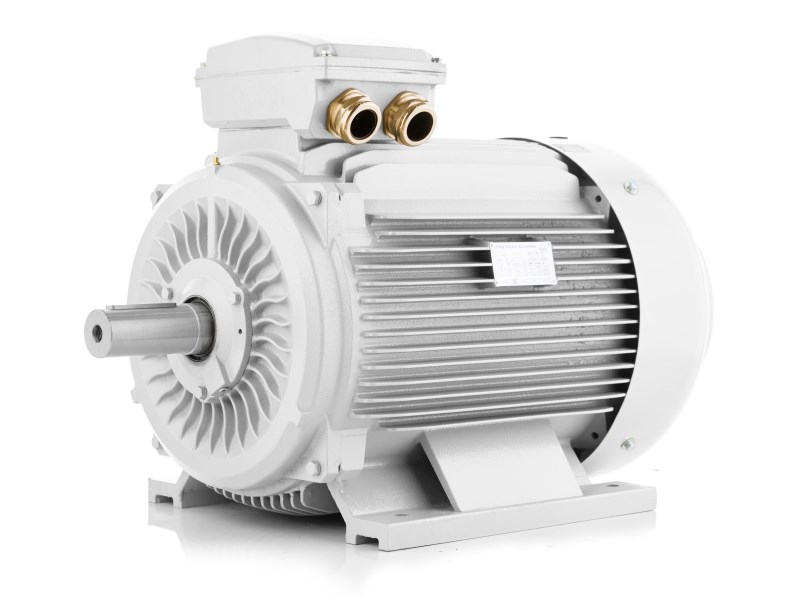

Progresívny elektromotor so zvýšeným výkonom 3LCZ-225M-2, 55kw, 2960ot, 400V/690V

Verzia 3LCZ s výkonom 55 kW je určená pre priemyselné aplikácie, kde sa vyžaduje vysoká rýchlosť, vyššia výkonová hustota a mechanická odolnosť pri dlhodobej prevádzke. Ako 2-pólový elektromotor dosahuje 2960 ot./min, čo z neho robí vhodnú voľbu pre pohony s vysokými otáčkami a stabilným výkonom v režime S1. Motor je navrhnutý ako nízkonapäťový elektromotor s napájaním 400 V, takže ho možno bez komplikácií integrovať do štandardných priemyselných rozvodov. Hlavnou výhodou je elektromotor so zvýšeným výkonom: vyšší menovitý výkon je dosiahnutý pri zachovaní montážnych rozmerov IEC (rovnaký rám), čo zjednodušuje modernizáciu technologických celkov bez zásahu do zástavby. Progresívny elektromotor IE3 55 kW pritom zachováva efektivitu IE3 a využíva konštrukčné riešenia, ktoré zvyšujú moment pri porovnateľných otáčkach vďaka väčšej aktívnej dĺžke magnetického obvodu. Liatinový rám podporuje tuhosť, stabilitu uloženia a odolnosť voči vibráciám, čo je pri vysokootáčkových 2-pólových motoroch zásadné.

Výkon: 55 kW
Otáčky: 2960 ot./min
Typ: 3LCZ-225M-2
Veľkosť rámu: 225 mm
Účinnosť: 94,3 %
Hmotnosť: 290 kg

Progresívny elektromotor IE3 55 kW – efektivita IE3 v liatinovom ráme s dôrazom na spoľahlivosť a smerovanie k IE3/IE4

Progresívny elektromotor IE3 55 kW je koncipovaný tak, aby spájal vysokú účinnosť s robustným priemyselným vyhotovením a prevádzkovou istotou pri kontinuálnom zaťažení. Efektivita IE3 vyplýva z optimalizovaného vinutia a magnetického obvodu statora/rotora, ktoré znižujú elektrické a magnetické straty pri napájaní 400 V. Liatinový rám zvyšuje mechanickú odolnosť, tlmí vibrácie a poskytuje stabilné uloženie pri vysokých otáčkach, čo je pri 2-pólovom elektromotore obzvlášť dôležité. Motor je vybavený štandardným IC411 chladením, ktoré zabezpečuje spoľahlivý odvod tepla vlastným ventilátorom pri režime S1 bez potreby špeciálnych chladiacich doplnkov. IP55 krytie chráni motor pred prachom a striekajúcou vodou, čím sa znižuje riziko poškodenia v bežnom priemyselnom prostredí. Konštrukčné prvky ako zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora podporujú dlhú životnosť a prevádzkovú stabilitu aj pri vyššom mechanickom namáhaní.

Elektromotor 55 kW s vyšším menovitým výkonom v rámci rovnakých IEC montážnych rozmerov

Zvýšený výkon je dosiahnutý optimalizáciou aktívnej časti motora – využitím dlhšieho statorového a rotorového paketu sa zvyšuje aktívny objem a efektívna dĺžka magnetického obvodu. Pri otáčkach 2960 ot./min motor poskytuje vysokú rýchlosť typickú pre 2-pólový elektromotor, preto je vhodný pre aplikácie, kde sa vyžaduje vysoký výkon pri kompaktných rozmeroch. Vďaka väčšej aktívnej dĺžke magnetického obvodu sa zvyšuje moment pri porovnateľných otáčkach, čo zlepšuje správanie pri rozbehu aj pri kolísaní záťaže. Optimalizované vinutie a magnetický obvod (stator/rotor) sú navrhnuté pre vyššiu zaťažiteľnosť bez zmeny rámu a pri zachovaní režimu S1, pričom sa používa štandardné IC411 chladenie. Praktickým prínosom je výkonový posun bez nutnosti meniť montážne rozmery, čo uľahčuje výmenu a skracuje odstávky pri modernizácii pohonov.

Prevádzkové výhody progresívnych motorov: kompatibilita, účinnosť a ochrana v priemyselnom prostredí

Pri výbere motora rozhoduje aj to, ako jednoducho sa dá začleniť do existujúcej technológie a ako stabilne pracuje v dlhom časovom horizonte. Tento elektromotor so zvýšeným výkonom umožňuje dosiahnuť vyšší menovitý výkon pri zachovaní IEC montážnych rozmerov, čo je výhodné pri modernizáciách, keď sa vyžaduje vyšší výkon bez mechanických úprav. Efektivita IE3 znižuje straty a podporuje priaznivý tepelný režim pri nepretržitej prevádzke. Liatinový rám zvyšuje tuhosť a odolnosť voči vibráciám, čo je pri vysokých otáčkach okolo 3000 ot./min typických pre 2-pólové motory prakticky dôležité. IP55 krytie chráni motor pred vnikaním prachu a striekajúcou vodou, zatiaľ čo IC411 chladenie zabezpečuje spoľahlivý odvod tepla pri režime S1. Napájanie 400 V a trojfázové vyhotovenie umožňujú jednoduché pripojenie do štandardných priemyselných systémov a stabilný prenos výkonu do poháňaného zariadenia.

Vyšší výkon bez zmeny zástavby: viac aktívnej dĺžky, stabilný moment a štandardné chladenie

Hlavný princíp zvýšeného výkonu spočíva vo vyššej výkonovej hustote dosiahnutej optimalizáciou aktívnej časti motora. Dlhší statorový a rotorový paket zväčšuje aktívny objem, čím sa zvýši využiteľný moment pri porovnateľných otáčkach a zlepší sa stabilita výkonu pri dynamických zmenách záťaže. Tento prístup umožňuje zachovať štandardné IEC montážne rozmery a zároveň posunúť výkonové parametre bez potreby väčšieho rámu. Režim S1 zostáva zachovaný a IC411 chladenie zabezpečuje konzistentný odvod tepla, pričom IP55 krytie chráni motor v bežnom priemyselnom prostredí. V kombinácii s liatinovým rámom, zosilnenými ložiskami, zosilneným krytom svorkovnice a oceľovým krytom ventilátora ide o riešenie, ktoré spája vysoké otáčky 2-pólového elektromotora s dôrazom na mechanickú robustnosť a prevádzkovú spoľahlivosť pri napájaní 400 V.

Typické použitie: veľkokapacitné ventilátory, čerpacie agregáty pre technologické okruhy, kompresorové jednotky, priemyselné odsávacie systémy.
