Elektromotor s brzdou 7,5kW 1ALBR132M-4

Typ

1ALBR132M-4

Hmotnosť

47,20 kg

Výkon

7,50 kW

Otáčky

1440 ot/min

Krútiaci moment

49,23/49,23 Nm

Prúd

15,4 A

Napätie

400/690 V

Kostra

Hliník

Priemer hriadeľa

38 mm

Produkt je dostupný na sklade.

Technický popis – Elektromotory s brzdou 1ALBR séria

Trojfázový elektromotor s brzdou s vysoko otáčkovým A.C. brzdením

Veľkosti rámov: 63 … 160
Rozsah výkonov: 0.12 … 22kW
Polarita: 2, 4, 6, 8 (zmena pólu na vyžiadanie)
Trieda izolácie: F
Štandardný stupeň ochrany: IP 54 (IP 55 na vyžiadanie) pre veľkosti rámov 132, IP 55 pre rámy s veľkosťou 160

– Dvojitá brzdná plocha
– Trecie plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzdením v prípade prerušenia napájania
– Štandardné napájanie usmerňovača: 230/400 V – 50/Hz (iné na požiadanie) so samostatnou svorkovnicou
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavenia (<33%; 67%; max. 100% Mb) Rýchločinný usmerňovač je k dispozícii na požiadanie iba pre napájanie usmerňovača 230V 50 / 60Hz (veľkosti 63 ... 112). Špeciálne prevedenie pre veterný generátor je k dispozícii na požiadanie (priebežné nastavenie brzdného momentu (v rozsahu 30% Mb max… 100% Mb max), nelepiace prevedenie, prevedenie koróznej odolnosti, znížená hodnota brzdného momentu, znížená regulácia brzdného momentu v rozsahu,…). cURus schválenie na požiadanie. Trieda účinnosti zodpovedá požiadavkám Energy cURus. K dispozícii s mnohými možnosťami (napr. enkóder, axiálny nezávislý ventilátor, ručná páka, špeciálne konštrukcie bŕzd, zotrvačník,…). Veľmi vysoký počet štartov/hodina.

Elektromotor s brzdou 7,5kw – typické aplikácie

Automatizácia s vysokou frekvenciou zásahu, prevodovými motormi, zdvíhacími, manipulačnými strojmi.



Technický popis – Elektromotory s brzdou 1ALBR(c) séria

Trojfázový elektromotor s brzdou s vysoko otáčkovým D.C. brzdením

Veľkosti rámov: 63 … 160
Rozsah výkonov: 0.12 … 22kW
Polarita: 2, 4, 6, 8 (zmena pólu na vyžiadanie)
Trieda izolácie: F
Štandardný stupeň ochrany: IP 54 (IP 55 na vyžiadanie) pre veľkosti rámov ≤ 132, IP 55 pre rámy s veľkosťou 160

– Dvojitá brzdná plocha
– Trecie plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzdením v prípade prerušenia napájania
– Štandardné napájanie usmerňovača: 230 V – 50/60 Hz (iné na požiadanie)
– Progresívne a nehlučné brzdenie
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavenia ~33%; 67%; max. 100% Mb)

Rýchločinný usmerňovač je k dispozícii na požiadanie iba pre napájanie usmerňovača 230V 50 / 60Hz (veľkosti 63 … 112). Špeciálne prevedenie pre veterný generátor je k dispozícii na požiadanie (priebežné nastavenie brzdného momentu (v rozsahu 30% Mb max… 100% Mb max), nelepiace prevedenie, prevedenie koróznej odolnosti, znížená hodnota brzdného momentu, znížená regulácia brzdného momentu v rozsahu,…). cURus schválenie na požiadanie.

Trieda účinnosti zodpovedá požiadavkám Energy cURus. K dispozícii s mnohými možnosťami (napr. enkóder, axiálny nezávislý ventilátor, ručná páka, špeciálne konštrukcie bŕzd, zotrvačník,…). Vysoký počet štartov/hodina.

Elektromotor s brzdou 7,5kw – typické aplikácie

Automatizácia vyžadujúca hladký zásah, transferové stroje, baliace stroje, prevodové motory.

Technické dáta

Typ a osová veľkosť

1ALBR132M-4

Nominálny výkon (kW)

7,50

Nominálny prúd (A)

15,4

Otáčky pri plnej záťaži (ot./min)

1440

Statický brzdový moment-nie menej ako (Nm)

73,6

Záberový moment (Mz/Mn)

2,2

Pomerný moment zvratu

2,2

Záberový prúd (Iz/In)

7

Účinnosť μ (%)

87

Účinník (cosφ)

0,85

Čas brzdenia bez zaťaženia (S)

0,4

Napätie budenia (V)

170

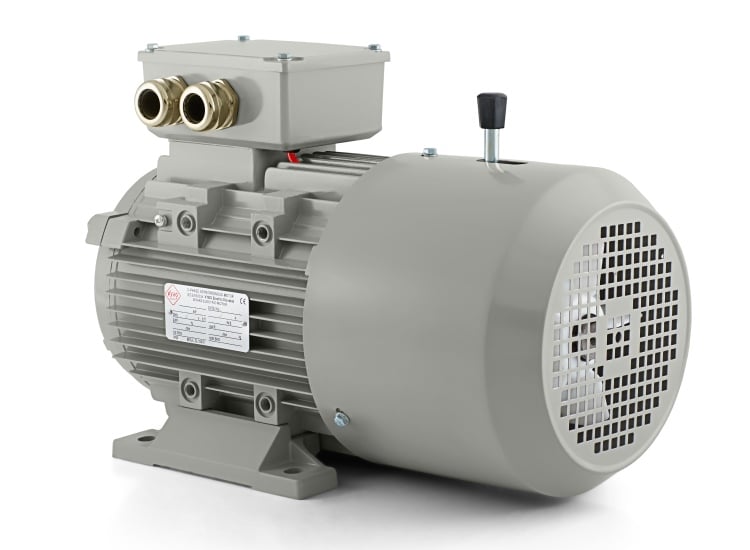

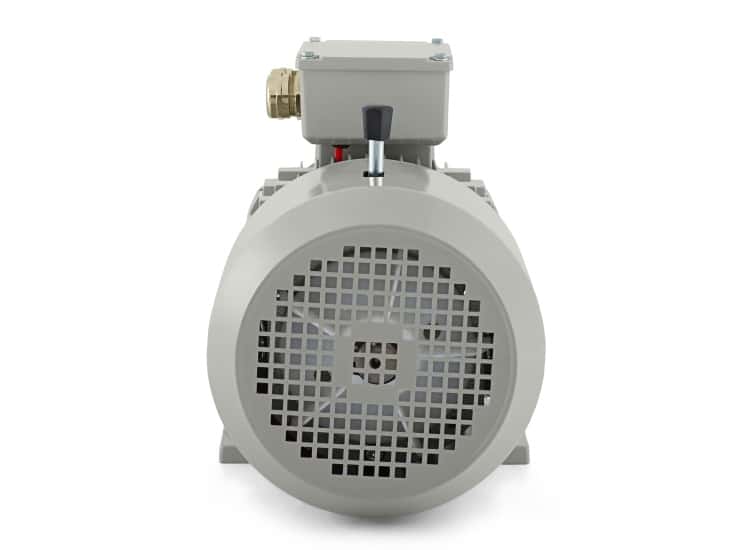

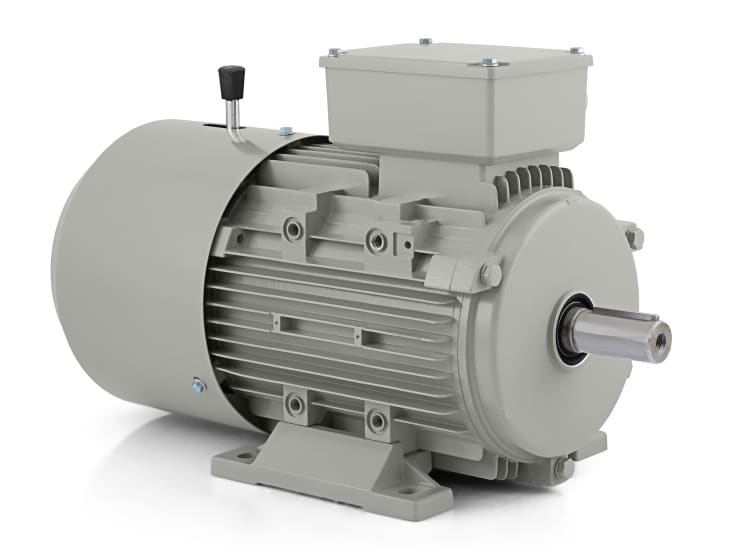

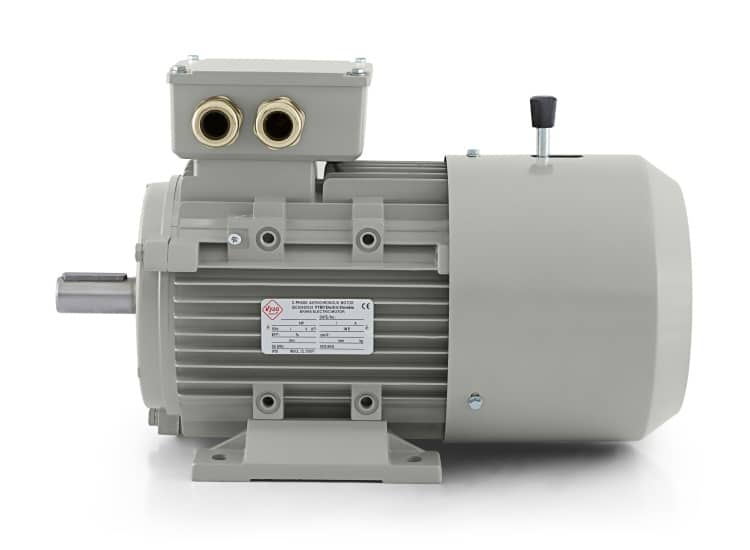

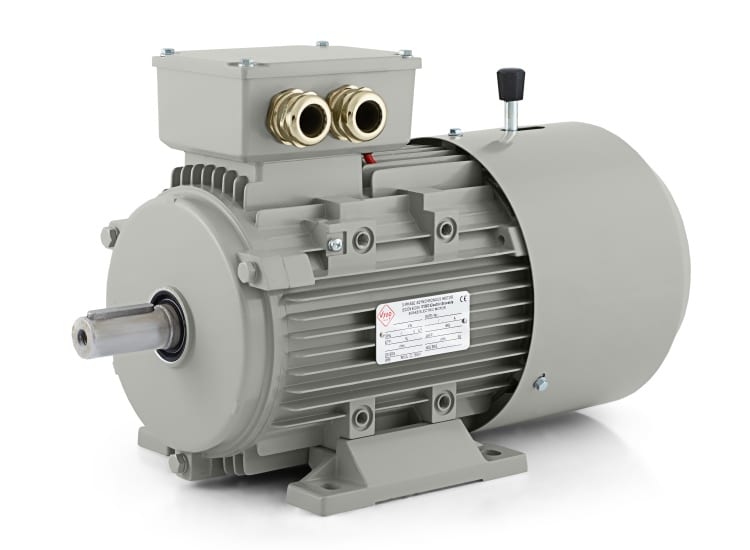

Fotografie – Elektromotor s brzdou 7,5kW 1ALBR132M-4

elektromotor s brzdou 7,5kw 1ALBR132M-4

elektromotor s brzdou 7,5kw 1ALBR132M-4

elektromotor s brzdou 7,5kw 1ALBR132M-4

elektromotor s brzdou 7,5kw 1ALBR132M-4

elektromotor s brzdou 7,5kw 1ALBR132M-4

elektromotor s brzdou 7,5kw 1ALBR132M-4

Rozmerový výkres – Elektromotor s brzdou 7,5kW 1ALBR132M-4

rozmerový výkres elektromotor s brzdou 7,5kw 1ALBR132M-4

Elektromotor s brzdou 1ALBR

náhradné diely elektromotor s brzdou

Elektromotor s brzdou 1ALBR(c)

súčiastky elektromotor s brzdou

Prevedenie

Pätkový B3 (na nôžkach), Prírubový B5 (veľká príruba – štandardná), Malá príruba B14, Stredná príruba B14B, Pätkovo-prírubový B35 (s nôžkami a prírubou), Pätkovo-prírubový B34 (s nôžkami a malou prírubou), Pätkovo-prírubový B34B (s nôžkami a strednou prírubou)
