Technický popis – Elektromotory s brzdou 1ALBR séria
Trojfázový elektromotor s brzdou s vysoko otáčkovým A.C. brzdením
Veľkosti rámov: 63 … 160
Rozsah výkonov: 0.09 … 22kW
Polarita: 2, 4, 6, 8 (zmena pólu na vyžiadanie)
Trieda izolácie: F
Štandardný stupeň ochrany: IP 54 (IP 55 na vyžiadanie) pre veľkosti rámov 132, IP 55 pre rámy s veľkosťou 160
– Dvojitá brzdná plocha
– Trecie plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzdením v prípade prerušenia napájania
– Štandardné napájanie usmerňovača: 230/400 V – 50/Hz (iné na požiadanie) so samostatnou svorkovnicou
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavenia (<33%; 67%; max. 100% Mb)
Rýchločinný usmerňovač je k dispozícii na požiadanie iba pre napájanie usmerňovača 230V 50 / 60Hz (veľkosti 63 ... 112). Špeciálne prevedenie pre veterný generátor je k dispozícii na požiadanie (priebežné nastavenie brzdného momentu (v rozsahu 30% Mb max… 100% Mb max), nelepiace prevedenie, prevedenie koróznej odolnosti, znížená hodnota brzdného momentu, znížená regulácia brzdného momentu v rozsahu,…). cURus schválenie na požiadanie.
Trieda účinnosti zodpovedá požiadavkám Energy cURus. K dispozícii s mnohými možnosťami (napr. enkóder, axiálny nezávislý ventilátor, ručná páka, špeciálne konštrukcie bŕzd, zotrvačník,…). Veľmi vysoký počet štartov/hodina.

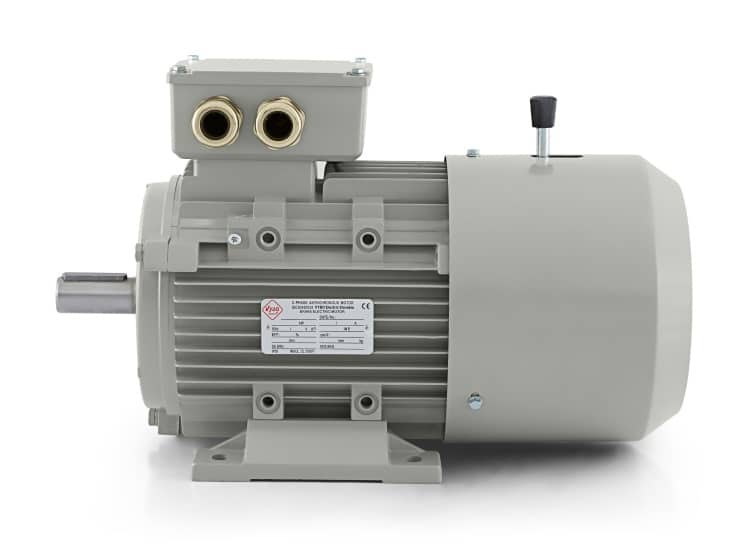

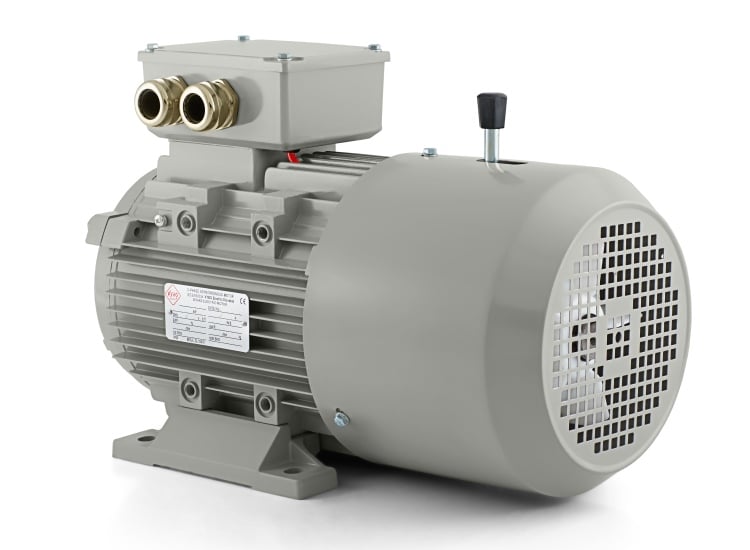

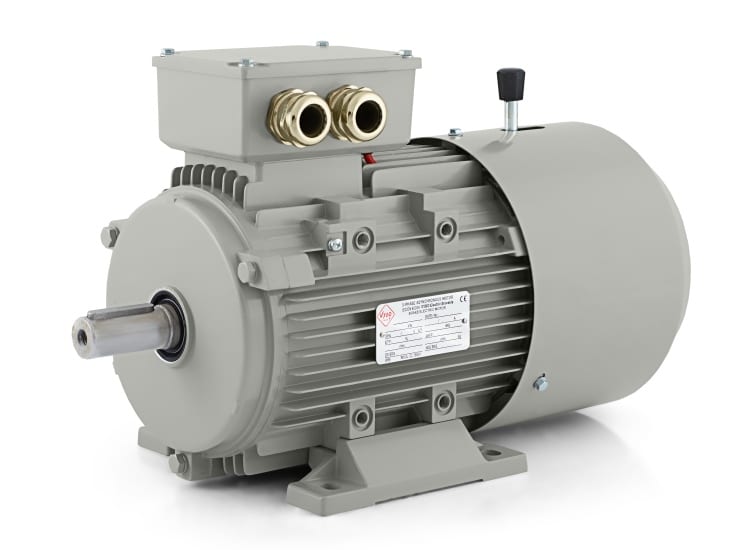

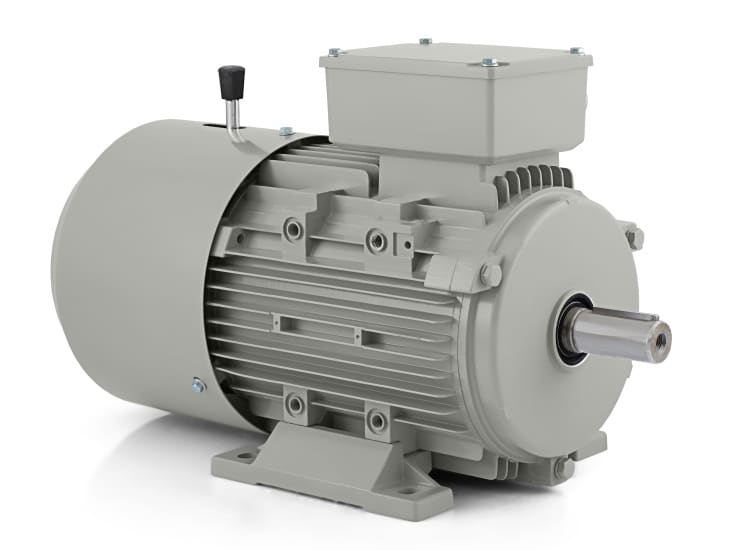

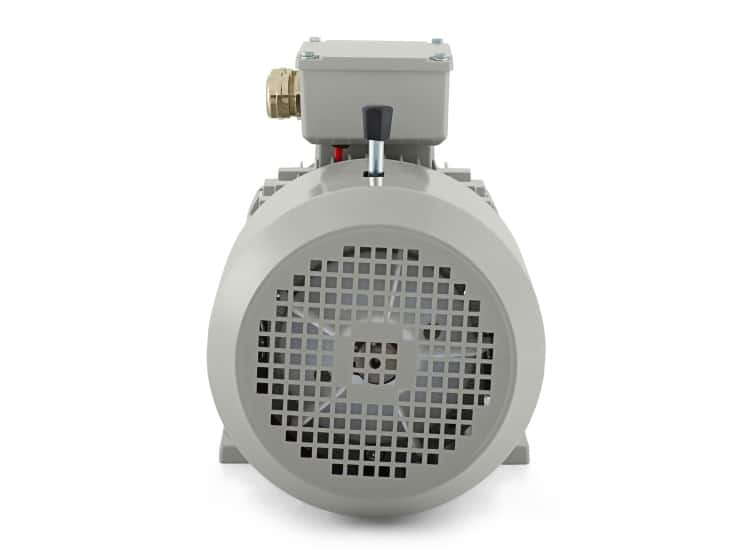

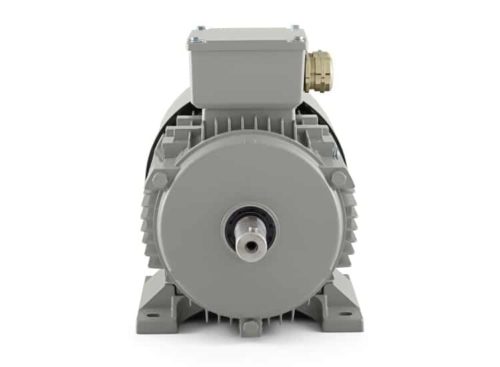

Elektromotor s brzdou 0,25kw – typické aplikácie
Automatizácia s vysokou frekvenciou zásahu, prevodovými motormi, zdvíhacími, manipulačnými strojmi.
Technický popis – Elektromotory s brzdou 1ALBR(c) séria
Trojfázový elektromotor s brzdou s vysoko otáčkovým D.C. brzdením
Veľkosti rámov: 63 … 160
Rozsah výkonov: 0.09 … 22kW
Polarita: 2, 4, 6, 8 (zmena pólu na vyžiadanie)
Trieda izolácie: F
Štandardný stupeň ochrany: IP 54 (IP 55 na vyžiadanie) pre veľkosti rámov ≤ 132, IP 55 pre rámy s veľkosťou 160
– Dvojitá brzdná plocha
– Trecie plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzdením v prípade prerušenia napájania
– Štandardné napájanie usmerňovača: 230 V – 50/60 Hz (iné na požiadanie)
– Progresívne a nehlučné brzdenie
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavenia (~33%; 67%; max. 100% Mb)
Rýchločinný usmerňovač je k dispozícii na požiadanie iba pre napájanie usmerňovača 230V 50 / 60Hz (veľkosti 63 … 112). Špeciálne prevedenie pre veterný generátor je k dispozícii na požiadanie (priebežné nastavenie brzdného momentu (v rozsahu 30% Mb max… 100% Mb max), nelepiace prevedenie, prevedenie koróznej odolnosti, znížená hodnota brzdného momentu, znížená regulácia brzdného momentu v rozsahu,…). cURus schválenie na požiadanie.
Trieda účinnosti zodpovedá požiadavkám Energy cURus. K dispozícii s mnohými možnosťami (napr. enkóder, axiálny nezávislý ventilátor, ručná páka, špeciálne konštrukcie bŕzd, zotrvačník,…). Vysoký počet štartov/hodina.
Elektromotor s brzdou 0,25kw – typické aplikácie
Automatizácia vyžadujúca hladký zásah, transferové stroje, baliace stroje, prevodové motory.
REACH brzdové dáta
Typ brzdy
06
Brzdový moment (Nm)
4
Brzdový menovitý výkon (W)
20
Čas oneskorenia pri zapnutí (ms)
15
Čas brzdenia (ms)
30
Pick in čas pri vypnutí (ms)
40
INTORQ brzdové dáta
Typ brzdy
06
Brzdový moment (Nm)
4
Brzdový menovitý výkon (W)
20
Čas oneskorenia pri zapnutí (ms)
10
Čas brzdenia (ms)
23
Pick in čas pri vypnutí (ms)
52
Technické dáta
Typ a osová veľkosť
1ALBR 712-6
Menovitý výkon (kW)
0,25
Menovitý prúd 220V (A)
1,56
Menovitý prúd 380V (A)
0,90
Menovitý prúd 660V (A)
0,52
Efektivita μ (100%)
62,6
Efektivita μ (75%)
62,0
Efektivita μ (50%)
55,8
Rýchlosť (ot./min)
885
Účinník (cosφ)
0,67
Tst/Tn
2,05
Tmax/Tn
2,3
Tmin/Tn
2,05
Ist/In
3,2
Hluk
52
