Elektromotor s brzdou 0,18kW 1ALBR711-6

234,00€ 188,00

Medzisúčet:

Spolu za doplnky:

Spolu s doplnkami:

Typ

1ALBR711-6

Výkon

0,18 kW

Otáčky

905 ot/min

Prúd (380 V)

0,64 A

Napätie

230/400 V

Materiál

Hliník

Priemer hriadeľa

14 mm

Produkt je dostupný na sklade.

Technický popis – Elektromotory s brzdou 1ALBR séria

Trojfázový elektromotor s brzdou s vysoko otáčkovým A.C. brzdením

Veľkosti rámov: 63 … 160
Rozsah výkonov: 0.09 … 22kW
Polarita: 2, 4, 6, 8 (zmena pólu na vyžiadanie)
Trieda izolácie: F
Štandardný stupeň ochrany: IP 54 (IP 55 na vyžiadanie) pre veľkosti rámov 132, IP 55 pre rámy s veľkosťou 160

– Dvojitá brzdná plocha
– Trecie plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzdením v prípade prerušenia napájania
– Štandardné napájanie usmerňovača: 230/400 V – 50/Hz (iné na požiadanie) so samostatnou svorkovnicou
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavenia (<33%; 67%; max. 100% Mb) Rýchločinný usmerňovač je k dispozícii na požiadanie iba pre napájanie usmerňovača 230V 50 / 60Hz (veľkosti 63 ... 112). Špeciálne prevedenie pre veterný generátor je k dispozícii na požiadanie (priebežné nastavenie brzdného momentu (v rozsahu 30% Mb max… 100% Mb max), nelepiace prevedenie, prevedenie koróznej odolnosti, znížená hodnota brzdného momentu, znížená regulácia brzdného momentu v rozsahu,…). cURus schválenie na požiadanie. Trieda účinnosti zodpovedá požiadavkám Energy cURus. K dispozícii s mnohými možnosťami (napr. enkóder, axiálny nezávislý ventilátor, ručná páka, špeciálne konštrukcie bŕzd, zotrvačník,…). Veľmi vysoký počet štartov/hodina.

Elektromotor s brzdou 0,18kw – typické aplikácie

Automatizácia s vysokou frekvenciou zásahu, prevodovými motormi, zdvíhacími, manipulačnými strojmi.



Technický popis – Elektromotory s brzdou 1ALBR(c) séria

Trojfázový elektromotor s brzdou s vysoko otáčkovým D.C. brzdením

Veľkosti rámov: 63 … 160
Rozsah výkonov: 0.09 … 22kW
Polarita: 2, 4, 6, 8 (zmena pólu na vyžiadanie)
Trieda izolácie: F
Štandardný stupeň ochrany: IP 54 (IP 55 na vyžiadanie) pre veľkosti rámov ≤ 132, IP 55 pre rámy s veľkosťou 160

– Dvojitá brzdná plocha
– Trecie plochy bez obsahu azbestu
– Elektromagnetická pružinová brzda s odbrzdením v prípade prerušenia napájania
– Štandardné napájanie usmerňovača: 230 V – 50/60 Hz (iné na požiadanie)
– Progresívne a nehlučné brzdenie
– Vysoký brzdný moment (Mb> 1,5 MN)
– Brzdný moment krokového nastavenia (~33%; 67%; max. 100% Mb)

Rýchločinný usmerňovač je k dispozícii na požiadanie iba pre napájanie usmerňovača 230V 50 / 60Hz (veľkosti 63 … 112). Špeciálne prevedenie pre veterný generátor je k dispozícii na požiadanie (priebežné nastavenie brzdného momentu (v rozsahu 30% Mb max… 100% Mb max), nelepiace prevedenie, prevedenie koróznej odolnosti, znížená hodnota brzdného momentu, znížená regulácia brzdného momentu v rozsahu,…). cURus schválenie na požiadanie.

Trieda účinnosti zodpovedá požiadavkám Energy cURus. K dispozícii s mnohými možnosťami (napr. enkóder, axiálny nezávislý ventilátor, ručná páka, špeciálne konštrukcie bŕzd, zotrvačník,…). Vysoký počet štartov/hodina.

Elektromotor s brzdou 0,18kw – typické aplikácie

Automatizácia vyžadujúca hladký zásah, transferové stroje, baliace stroje, prevodové motory.

REACH brzdové dáta

Typ brzdy

06

Brzdový moment (Nm)

4

Brzdový menovitý výkon (W)

20



Čas oneskorenia pri zapnutí (ms)

15

Čas brzdenia (ms)

30

Pick in čas pri vypnutí (ms)

40



INTORQ brzdové dáta

Typ brzdy

06

Brzdový moment (Nm)

4

Brzdový menovitý výkon (W)

20



Čas oneskorenia pri zapnutí (ms)

10

Čas brzdenia (ms)

23

Pick in čas pri vypnutí (ms)

52



Technické dáta

Typ a osová veľkosť

1ALBR 711-6

Menovitý výkon (kW)

0,18

Menovitý prúd 220V (A)

1,11

Menovitý prúd 380V (A)

0,64

Menovitý prúd 660V (A)

0,37

Efektivita μ (100%)

63

Efektivita μ (75%)

61,6

Efektivita μ (50%)

55,4



Rýchlosť (ot./min)

905

Účinník (cosφ)

0,67

Tst/Tn

2,15

Tmax/Tn

2,4

Tmin/Tn

2

Ist/In

3,5

Hluk

52

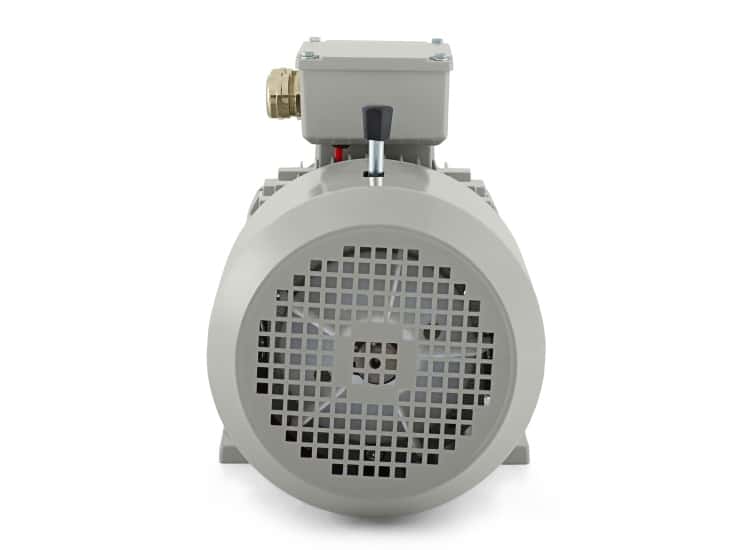

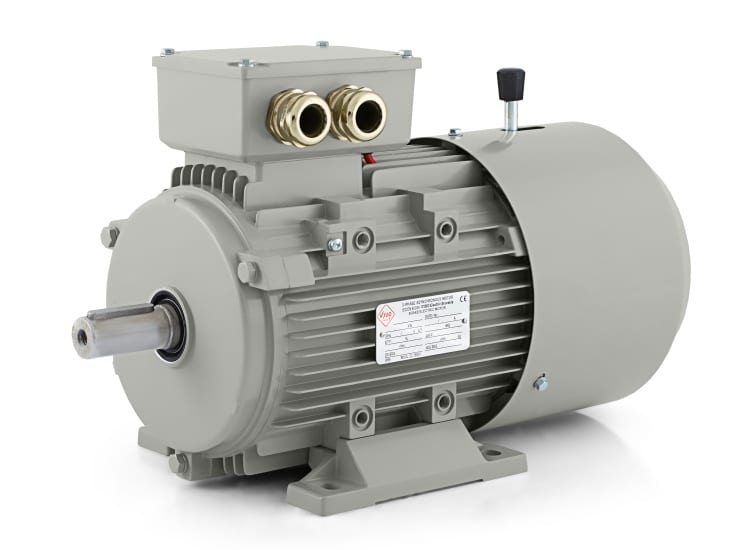

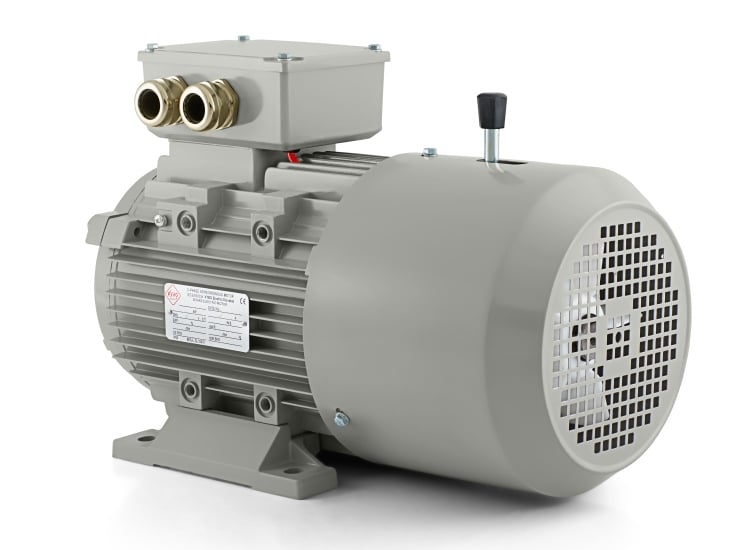

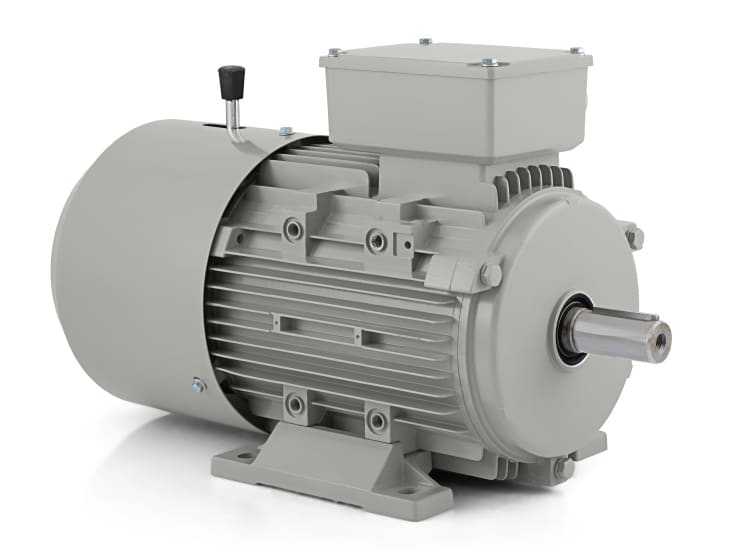

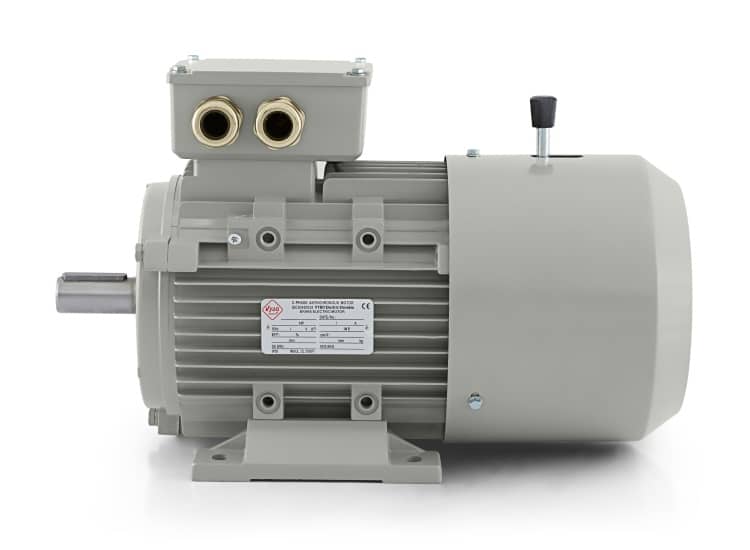

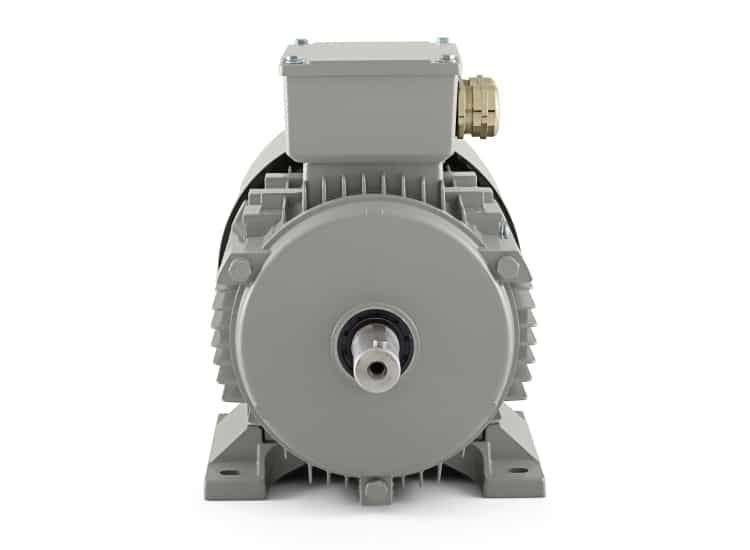

Fotografie – Elektromotor s brzdou 0,18kW 1ALBR711-6

elektromotor s brzdou 0,18kW 1ALBR711-6

elektromotor s brzdou 0,18kW 1ALBR711-6

elektromotor s brzdou 0,18kW 1ALBR711-6

elektromotor s brzdou 0,18kW 1ALBR711-6

elektromotor s brzdou 0,18kW 1ALBR711-6

elektromotor s brzdou 0,18kW 1ALBR711-6

Rozmerový výkres – Elektromotor s brzdou 0,18kW 1ALBR711-6

brzdové elektromotory rozmerový výkres 71

Elektromotor s brzdou 1ALBR

náhradné diely elektromotor s brzdou

Elektromotor s brzdou 1ALBR(c)

súčiastky elektromotor s brzdou

Prevedenie

Pätkový B3 (na nôžkach), Prírubový B5 (veľká príruba – štandardná), Malá príruba B14, Stredná príruba B14B, Pätkovo-prírubový B35 (s nôžkami a prírubou), Pätkovo-prírubový B34 (s nôžkami a malou prírubou), Pätkovo-prírubový B34B (s nôžkami a strednou prírubou)
