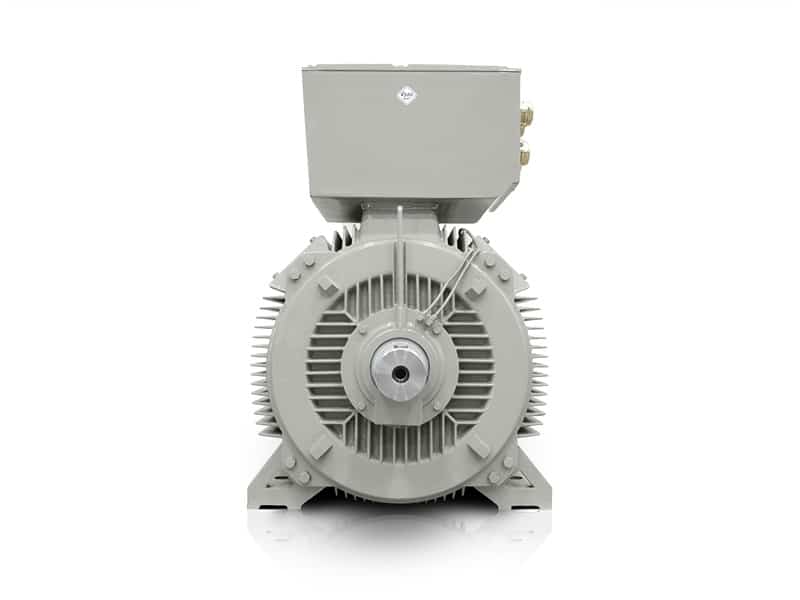

Typ elektromotora: H17RL-315X1-2 220KW 400V/690V 50HZ
| Všeobecné dáta | |
| Typ | H17RL 315X1-2 |
| Rám (mm) | 315 |
| Elektrické dáta | |
| Výkon (kW) | 220 |
| Menovitý prúd 400 V (A) | 377 |
| Menovitý prúd 690 V (A) | 218 |
| Rýchlosť (rpm) | 2978 |
| Frekvencia (Hz) | 50 |
| Póly | 2 |
| Napätie (V) | 400/690 |
| Menovitý krútiaci moment (Nm) | 706 |
| Pripojenie | D/Y |
| Tmax/Tn (%) | 200 |
| Tst/Tn (%) | 150 |
| Ist/In (%) | 700 |
| Externá rozbehová zotrvačnosť (kg*m2) | 72 |
| Moment zotrvačnosti GD2 (kg*m2) | 8,4 |
| Výkonnosť | |
| Efektívnosť (%) | 96,1 |
| Účinník (100%) | 0,88 |
| Normy | |
| Štandard: špecifikácia | IEC60034-1 |
| Štandard: test | IEC60034-2 |
| Štandard: hluk | IEC60034-9 |
| Štandard: vibrácie | IEC60034-14 |
| Podmienky prostredia | |
| Teplota okolia (°C) | -20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška | do 1000 m |
| Mechanické dáta | |
| Izolačná trieda | F |
| Zvýšenie teploty (oteplenie) | B |
| Inštalácia | IM B3 (iné dizajny na vyžiadanie) |
| Prevádzkový režim | S1 |
| Trieda ochrany | IP55 |
| Typ chladenia | IC411 |
| Približná hmotnosť | 1580 kg |
| Vibrácie (mm/s) | 2.8 |
| Smer rotácie | Oba |
| Štartovanie | DOL, VFD alebo softštartér |
| Typ zataženia | Parabolická alebo lineárna krivka |
| Farba | RAL7030 |
| Odtieň laku | lesklý |
| Klietka rotora | masívna hliníková klietka |
| Typ svorkovnice | VYBO CB2-LV |
| Dáta o ložiskách | |
| Ložiská DE/NDE | 6218C3/6218C3 |
| Mazivo | Lithiový základ č.2 (teplotná trieda) |
Dlhý popis produktu
H17RL 315X1-2 prináša energetickú efektívnosť, ktorú v prevádzke ocenia stredné podniky aj veľké fabriky pri dlhých zmenách a stabilnom zaťažení. Tento 2-pólový elektromotor od VYBO Electric podporuje plynulý chod technologických celkov, kde sa sleduje spotreba, spoľahlivosť a priestorové nároky pohonu.
Robustná liatinová konštrukcia pre náročné nasadenie
Robustná liatinová konštrukcia pomáha udržať stabilitu pohonu aj pri vyšších dynamických rázoch a nepretržitej prevádzke. V praxi to znamená menšie nároky na zásahy údržby a lepšiu odolnosť voči mechanickému namáhaniu v linkách, kde sa očakáva dlhá životnosť a presný prenos výkonu.
Asynchrónny elektromotor tejto triedy sa uplatní v dopravníkoch sypkých hmôt, čerpadlových staniciach, ventilátoroch pre procesné technológie, miešadlách, kompresorových zostavách, extrúznych linkách a v pohonoch valcovacích stolov. V každom z týchto miest rozhoduje, že motor zvládne vysoké zaťaženie bez zbytočných prestojov.
Kompaktný výkon v IEC veľkosti 315 mm
Kompaktný výkon je výhodou tam, kde konštruktéri potrebujú dostať vysoký výkon do obmedzeného rámu stroja. Asynchrónny elektromotor s klietkovým rotorom tak uľahčuje návrh zariadení, kde je dôležitá montážna kompatibilita, vyváženie zostavy aj dobré využitie priestoru v strojných celkoch.
Možnosť voľby frekvencie pre flexibilné projekty
Možnosť voľby frekvencie zjednodušuje použitie v projektoch, ktoré počítajú aj s medzinárodnou prevádzkou alebo rozdielnymi normami výrobných hál. Vyhotovenie dostupné aj 60 Hz uľahčuje integráciu do rôznych technologických celkov bez zložitých kompromisov pri návrhu pohonu.
Podpora pre strojárov, konštruktérov aj údržbu
Pri návrhu nových liniek aj pri výmene starších pohonov pomáha motor s vysokým krútiacim momentom, primeraným rozbehovým správaním a účinným chodom pri záťaži. Pre údržbu je dôležité aj to, že ide o riešenie od overeného výrobcu a distribútora VYBO Electric, ktoré sa dá zaradiť do štandardizovaných projektov bez zdĺhavého overovania kompatibility.
Ak potrebujete pohon pre mlyn, pásový dopravník, kalolis, miešadlo, dúchadlo, lisovacie zariadenie alebo čerpaciu technológiu, H17RL 315X1-2 je pripravený na nasadenie. Objednajte si ho včas, aby ste vo výrobe nestrácali čas na čakanie a mohli pokračovať v montáži bez zdržania.
