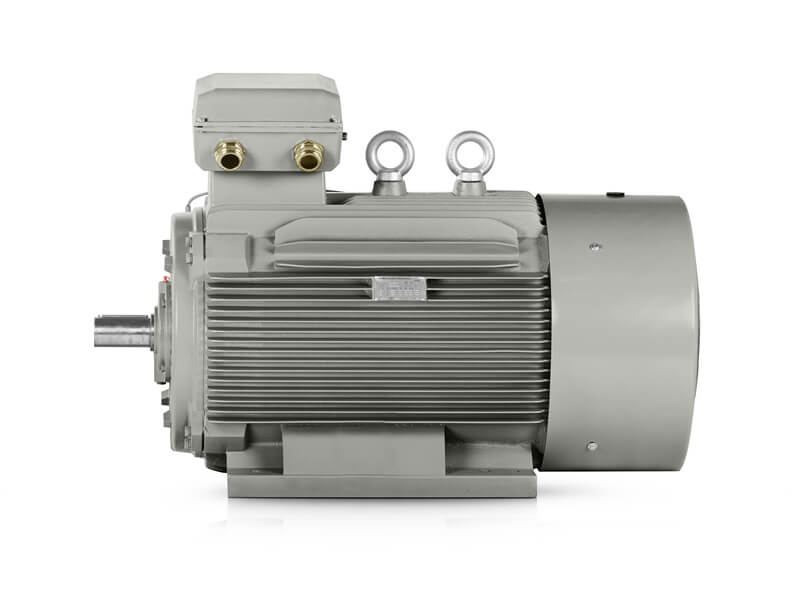

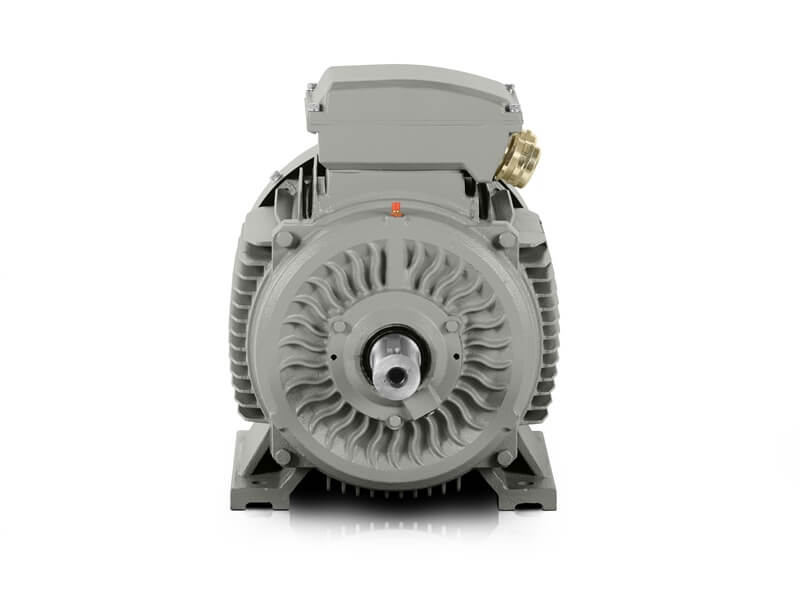

Elektromotor 90 kW, 985 ot./min, 400/690 V, 1LC-315M-6

Dlhý popis produktu

Elektromotor 1LC-315M-6 pre pohony s vysokým menovitým prúdom a výraznou zotrvačnosťou rotora

Elektromotor 1LC-315M-6 je trojfázový 6-pólový elektromotor určený pre prevádzky, kde sa už od pohonu očakáva vysoký výkon 90 kW, stabilný chod pri menovitých otáčkach 985 ot./min a technicky presne definované elektrické správanie. Menovitý prúd 161 A pri 400 V patrí pri tomto modeli k nosným parametrom, pretože jasne ukazuje výkonovú aj elektrickú úroveň motora v náročnejšom priemyselnom nasadení. V sérii 1LC PRO ide o riešenie vhodné tam, kde má byť 6-pólové vyhotovenie spojené s robustnou konštrukciou, pevným rámom 315 mm a s prevádzkovo istým charakterom pri dlhšom pracovnom zaťažení.

Dôležitou vlastnosťou modelu 1LC-315M-6 je aj zotrvačnosť rotora 4,78 kg*m². Tento údaj prirodzene súvisí s mechanickou povahou motora a pomáha lepšie čítať jeho správanie pri rozbehu aj pri prenose stabilnej záťaže. Pri výkonnejších pohonoch nejde iba o to, koľko kW motor dosahuje, ale aj o to, ako sa správa jeho rotujúca časť v pracovnom cykle. Práve spojenie výkonu 90 kW, menovitého prúdu 161 A a zotrvačnosti rotora 4,78 kg*m² robí z tohto modelu pohon, ktorý je pripravený na veľké technické celky s vyššími nárokmi na prevádzkovú stabilitu.

Elektrický základ pre výkon 90 kW

Menovité napätie 400/690 V, zapojenie Δ/Y a frekvencia 50 Hz vytvárajú štandardný základ pre trojfázové napájanie. Menovitý prúd 161 A pri 400 V a 93 A pri 690 V pritom presne určujú elektrickú úroveň tohto modelu a dávajú mu jasné miesto medzi výkonnejšími nízkonapäťovými priemyselnými pohonmi. Pri zariadeniach, kde má byť elektromotor zdrojom stabilného výkonu bez kompromisov v elektrickej časti, sú takéto údaje rozhodujúce. Model 1LC-315M-6 preto nepôsobí iba ako silný motor v číselnom vyjadrení, ale ako pohonná jednotka s presne definovaným elektrickým profilom.

Strojné navíjanie a maximálna čistota medi v smaltovanom drôte vinutia podporujú rovnomerné elektrické správanie pri pravidelnom zaťažení. Pri výkone 90 kW má tento sériový základ priamy význam, pretože prispieva k tomu, aby motor pracoval spoľahlivo a vyrovnane aj v dlhšom prevádzkovom režime.

Zotrvačnosť rotora a rozbehový profil

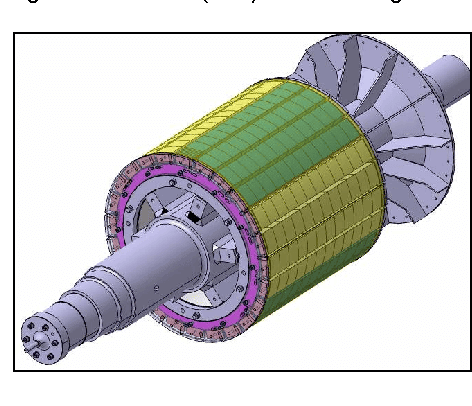

Zotrvačnosť rotora 4,78 kg*m² vytvára s rozbehovými parametrami ucelený mechanický obraz tohto motora. Pomer rozbehového momentu 2, pomer zvratového momentu 2 a pomer rozbehového prúdu 6,7 ukazujú, že model má čitateľne definované správanie pri nábehu. To je dôležité všade tam, kde sa sleduje nielen výkon v ustálenom stave, ale aj istota pohonu od momentu rozbehu. Typ zaťaženia pre parabolickú alebo lineárnu krivku zároveň rozširuje možnosti všeobecného priemyselného nasadenia podľa charakteru technológie.

Pri 6-pólovom elektromotore tejto triedy má mechanický prejav veľký význam, pretože motor pracuje vo výkonovom pásme, kde už rotujúca sústava predstavuje dôležitú súčasť celkového prevádzkového správania. Model 1LC-315M-6 tak spája vysoký výkon s mechanicky stabilným charakterom.

Rám 315 mm, rozmery a ložiskový základ

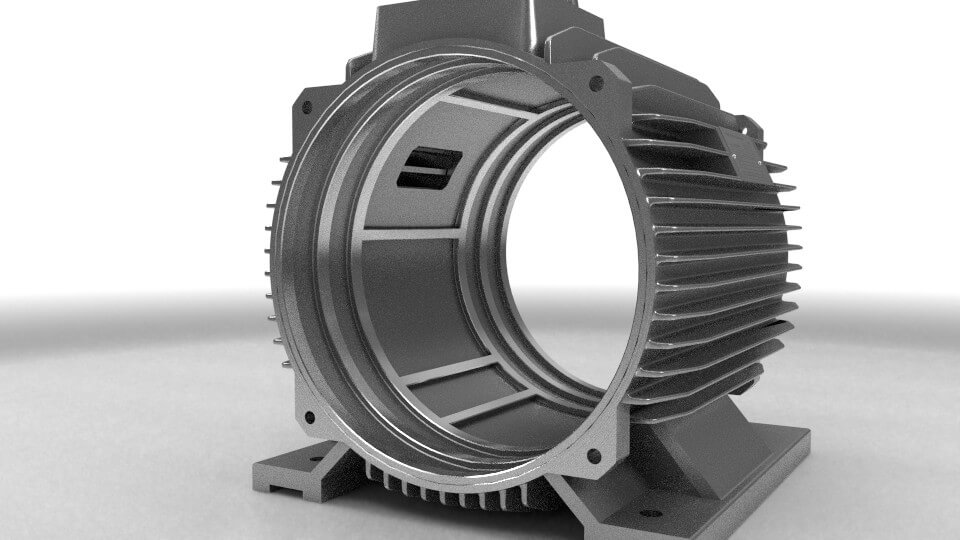

Konštrukčná veľkosť 315 mm vytvára pevný montážny základ pre výkon 90 kW. Rám 315 mm má pri tomto modeli priamy význam z pohľadu stability osadenia, tuhosti celej pohonnej časti a pripravenosti motora pracovať vo väčších priemyselných zostavách. Liatinový rám podporuje mechanickú pevnosť a vysokú rozmerovú stabilitu pri pravidelnom zaťažení. Rozmery balenia 1450 × 750 × 1040 mm a hmotnosť balenia 950 kg zároveň ukazujú, že ide o motor patriaci do veľkej montážnej a logistickej triedy, čo zodpovedá jeho výkonovej aj konštrukčnej úrovni.

Ložiská 6319-C3 na strane DE aj NDE dopĺňajú technický základ rotujúcej časti a podporujú stabilitu pri vyššom prevádzkovom zaťažení. Mazivo na lithiovom základe č. 2 tvorí súčasť tohto riešenia. V sérii 1LC PRO má práve pevná mechanická stavba a ložiskový základ význam tam, kde motor pracuje ako dlhodobo zaťažovaný prvok priemyselného pohonu.

Efektivita, hlučnosť a teplotná stabilita

Efektivita 93,8 % a účinník 0,86 dávajú modelu 1LC-315M-6 vyvážený prevádzkový profil z pohľadu prenosu výkonu aj elektrického správania. Hlučnosť 85 dB(A) zodpovedá výkonovej úrovni aj veľkej konštrukčnej triede motora a vytvára technicky primeraný akustický prejav. Izolačná trieda F a nárast teploty B tvoria tepelný základ pre stabilnú prevádzku, zatiaľ čo prevádzkový faktor 1,0 zodpovedá menovitému zaťaženiu. Prevádzkové režimy S1, S2, S3 a S4-S9 ďalej rozširujú možnosti použitia podľa charakteru pracovného cyklu.

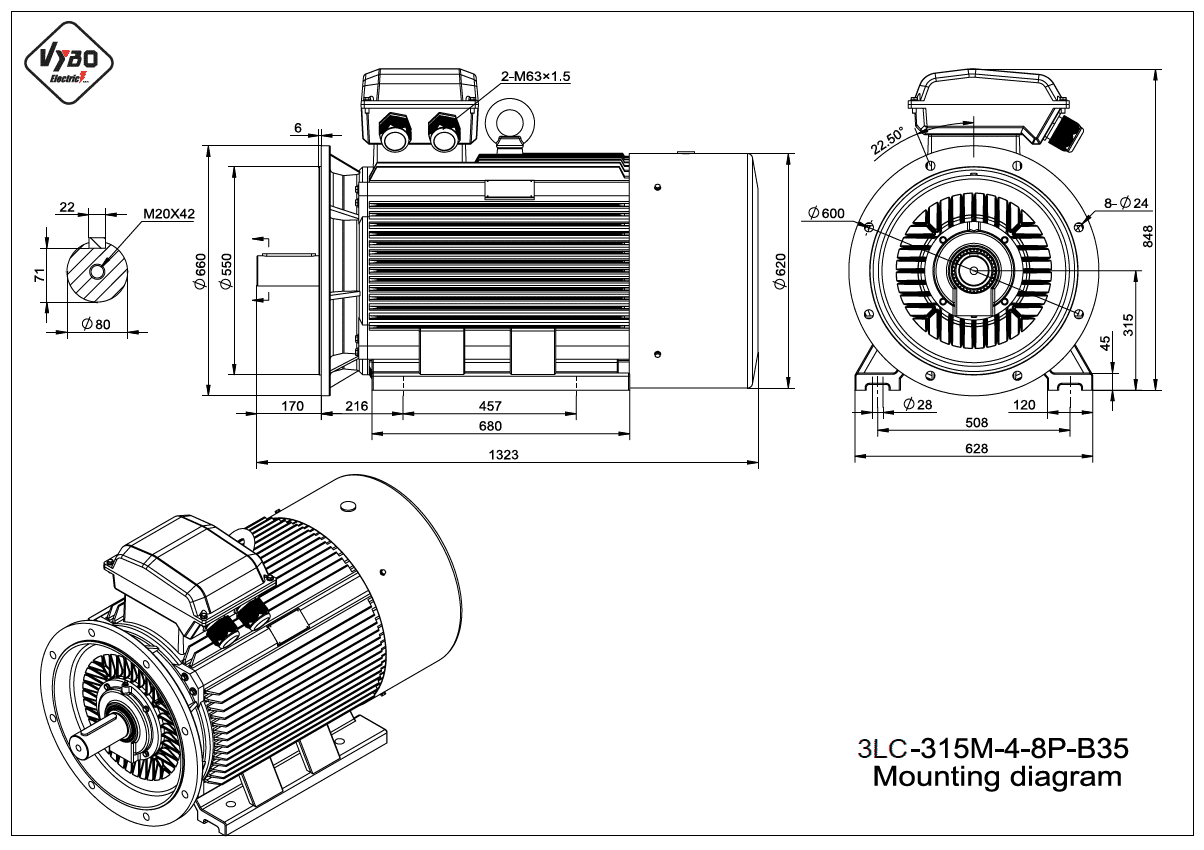

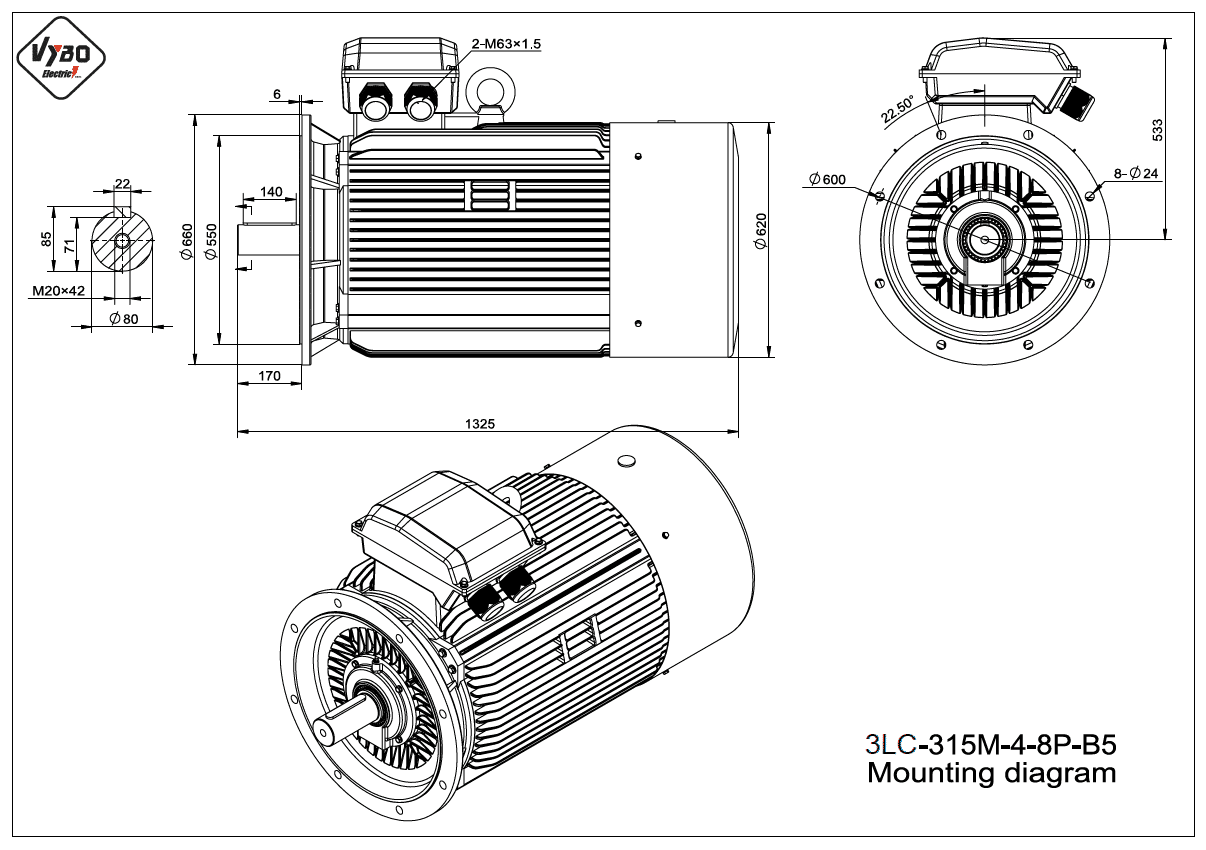

Stupeň krytia IP55, spôsob chladenia IC411, vibrácie 2,8 mm/s v triede A, smer otáčania v oboch smeroch, okolitá teplota do +65 °C a nadmorská výška do 1000 m dopĺňajú technický štandard tohto modelu pre stabilné priemyselné nasadenie. Motor je dostupný v montážnych dizajnoch IM B3, IM B5 a IM B35. Z hľadiska riadenia je určený pre spôsob spúšťania DOL a je vhodný aj na riadenie frekvenčným meničom alebo softštartérom.

Elektromotor 1LC-315M-6 je preto vhodnou voľbou všade tam, kde má 6-pólový elektromotor spojiť výkon 90 kW, menovitý prúd 161 A pri 400 V, rám 315 mm a výraznú zotrvačnosť rotora 4,78 kg*m² do jednej stabilnej priemyselnej pohonnej jednotky. V sérii 1LC PRO ide o riešenie, ktoré stavia na presných technických parametroch, pevnom mechanickom základe a vyrovnanom prevádzkovom charaktere.
