Elektromotor 90 kW 1LC280M-4, 1480 ot.min.-1

Typ

1LC280M-4

Hmotnosť

560,00 kg

Výkon

90 kW

Otáčky

1480 ot/min

Prúd (400V)

157 A

Napätie

400/690 V

Kostra

Liatina

Produkt je dostupný na sklade.

Elektromotor 90 kW 1LC280M-4

Elektromotor 90 kW 1LC280M-4, 1480 ot.min.-1 sa právom radí medzi najkvalitnejšie produkty v kategórii elektromotory s výkonom do 400 kW. Ide o elektromotory so širokým spektrom využitia. Sú vhodné pre náročnejšie aplikácie. Sú výnimočné najmä množstvom nadštandardných prvkov aj v základnej výbave a mnohými ďalšími výhodami. Precízna výroba a zloženie z kvalitných materiálov zabezpečuje spoľahlivosť a dlhovekosť elektromotora.

Elektromotor 90kW, 4 pól skladom

Základná výbava elektromotora 90kW 1LC:

  • Elektromotor 1LC280M-4
  • Oceľový kryt chladenia, chladiacej vrtule (štandardne sa používa plastový kryt)
  • zosilené ložiská s uzavretou oceľovou klietkou
  • masívne liatinové zosilené patky
  • špeciálne teplotne vysokoodolná vazelína v zosilených ložiskách
  • Kovová skrinka pripojovacieho terminálu (štandardne sa u motorov do 22kW používa plastová)
  • zosilené, vystužené ložiskové štíty z liatiny
  • ROTOR
  • spevnená rotorová klietka (oceľovo-hliníková s prídavkou medi)
  • VINUTIE
  • VPI (Vacuum pressure impregnation) – vákuová impregnácia
  • strojné navíjanie
  • maximálna čistota medi v smaltovanom drôte vinutia
  • STATOROVÉ PLECHY – strojne krájanie a lisovanie
  • Strojné vkladanie plechov do statoru

Komponenty elektromotora 1LC a ich uchytávanie

  • box môže byť na boku a tiež hore,v závisloti od vyžiadania a konkrétneho typu
  • Uchytenie príruby
  • Upevnenie pevnostnými oceľovými imbusovými šróbami
Elektromotor 90 kW – Eshop

Na našom e-shope nájdete okrem liatinových elektromotorov LC aj:
– hliníkové elektromotory AL
– krúžkové a žeriavové elektromotory
– nízkonapäťové elektromotory veľkých výkonov
– vysokonapäťové elektromotory
– jednosmerné elektromotory
– elektromotory do prostredia s nebezpečenstvom výbuchu
– elektromotory s brzdou
– elektroprevodovky
– množstvo iného sortimentu

Elektromotor 90 kW – najvyššia dostupná kvalita

Elektromotory 1,2,3 LC sú vyrábané v maximálnej možnej kvalite s veľkou precíznosťou a to ich robí skvelým spoločníkom vo vašej práci.

elektromotor rozobratý 90kw elektromotor stator 90kw elektromotory statorové plechy 90kw elektromotor rotor 90kw stator elektromotoru 90kw



Dátový list pre trojfázové elektromotory
Typ elektromotora: 1LC280M-4, 90 kW

Typ

1LC-280M-4

Výkon (kW)

90

Menovitý prúd 380V (A)

165

Menovitý prúd 400V (A)

157

Menovitý prúd 415V (A)

152

Rýchlosť (rpm)

1480

Frekvencia (Hz)

50

LRT/RLT

2,2

BDT/RLT

2,3

LRA/RLA

6,8

Efektívnosť (%)

93,9

Účinník

0,88

Hlučnosť (dB)

86

Hmotnosť (kg)

560

Zotrvačnosť (kg/m2)

1,64

Standard: špecifikácia

IEC60034-1 / GB755

Standard: test

IEC60034-2 / GB/T1032

Standard: hluk

IEC60034-9 / GB10069.3

Standard: vibrácie

IEC60034-14 / GB10068

Rám (mm)

280

Póly

4

Napätie (V)

400/690

Pripojenie

Δ/Y

Izolačná trieda

F

Servisný faktor

1,0

Zaťaženie

S1, S2, S3, S4-S9

Teplota okolia (°C)

-35°C~50°C (na vyžiadanie 62°C)

Inštalačná nadmorská výška

1000 m

Trieda ochrany

IP55

Typ chladenia

IC411

Inštalácia

IM B (na vyžiadanie)

Vibrácie

2.8 mm/s

Smer rotácie

Oba

Štartovanie

DOL alebo VFD

Spojenie

priamo

Typ zaťaženia

parabolická alebo lineárna krivka

Svorkovnica

2xM63x1,5

Ložiská DE/NDE

6317C3/6317C3

IM B3 pätkový motor
IM B5 prírubový motor
IM B35 pätkovo-prírubový motor
IM V1 vertikálny motor

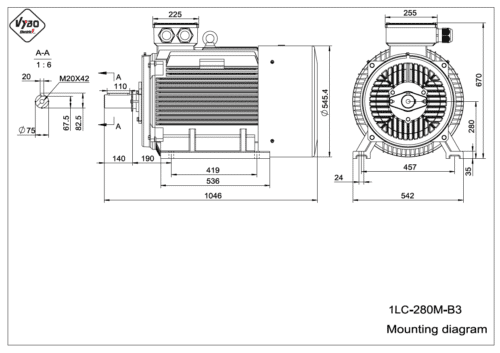

Rozmerový výkres – Elektromotor 90kW 1LC280M-4 – B3 pätkový

rozmerový výkres elektromotor 1LC 280M B3

Rozmerový výkres – Elektromotor 90kW 1LC280M-4 – B5 prírubový

rozmerový výkres elektromotor 1LC 280M B5

Rozmerový výkres – Elektromotor 90kW 1LC280M-4 – B35 pätky + príruba

rozmerový výkres elektromotor 1LC 280M B35
