Dátový list pre trojfázové elektromotory

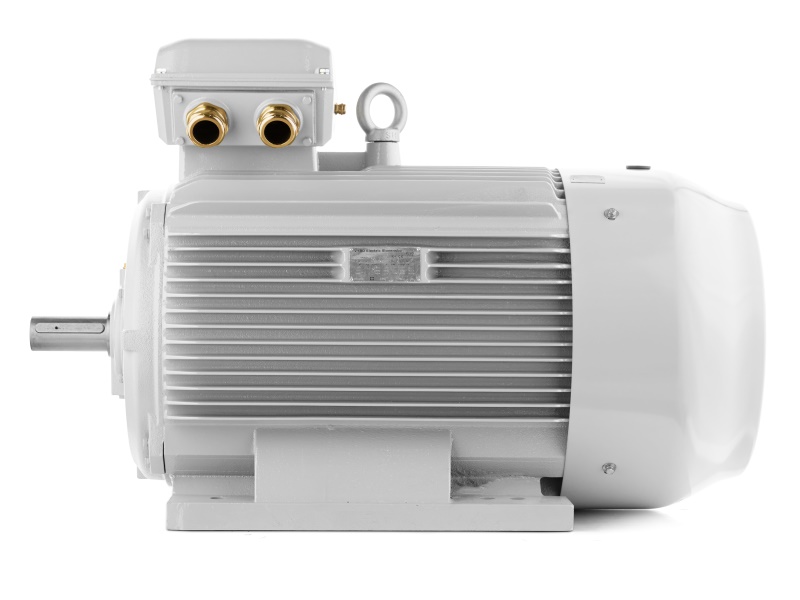

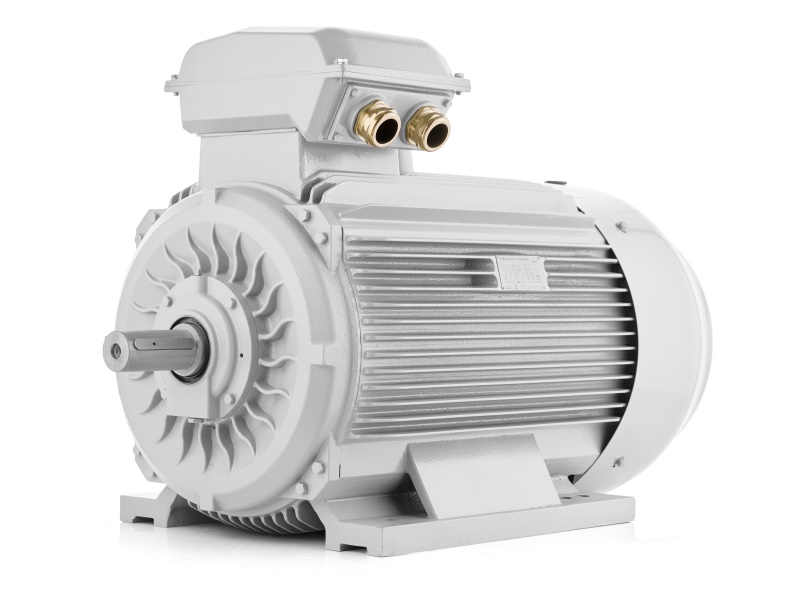

Typ elektromotoru: 5LC-355M1-8, 132 kW
| Všeobecné dáta |
| Typ |
5LC-355M1-8 |
| Rám (mm) |
355 |
| Elektrické dáta |
| Výkon (kW) |
132 |
| Menovitý prúd 400 V (A) |
258,2 |
| Menovitý prúd 690 V (A) |
149,7 |
| Rýchlosť (rpm) |
740 |
| Frekvencia (Hz) |
50 |
| Póly |
8 |
| Napätie (V) |
400/690 |
| Pripojenie |
△/Y |
| Zvratový moment (maximálny) |
2 |
| Moment nakrátko |
1,6 |
| Prúd nakrátko |
7,7 |
| Zotrvačnosť rotora (kg/m2) |
9,46976 |
| Výkonnost |
| Efektívnosť (100%) |
95,9 |
| Účinník (100%) |
0,81 |
| Príslušenstvo |
| 3 x PTC termistor |
| Normy |
| Štandard: špecifikácia |
IEC60034-1 |
| Štandard: test |
IEC60034-2 |
| Štandard: hluk |
IEC60034-9 |
| Štandard: vibrácie |
IEC60034-14 |
| Podmienky prostredia |
| Teplota okolia (°C) |
-20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška |
do 1000 m |
| Mechanické dáta |
| Zvýšenie teploty |
B |
| Inštalácia |
IM B (Na vyžiadanie) |
| Zaťaženie |
S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany |
IP55 |
| Izolačná trieda |
F |
| Typ chladenia |
IC411 |
| Hmotnosť balenia (kg) |
1675 |
| Rozmery balenia (mm) |
1660*840*1160 |
| Vibrácie (mm/s) |
2.8 |
| Smer rotácie |
Oba |
| Štartovanie |
DOL, VFD, softštartér |
| Typ zataženia |
Parabolická alebo lineárna krivka |
| Káblové priechodky |
2-M63X1.5 |
| Dáta o ložiskách |
| Ložiská DE/NDE |
6322-C3/6322-C3 |
| Mazivo |
Lithiový základ č.2 (teplotná trieda) |
Dátový list pre elektromotor značky VYBO Electric a.s. je vytvorený podla našich štandardných elektromotorov na základe všetkých platných noriem IEC. Pri špeciálnych požiadavkách nás kontaktujte – vieme upraviť ľubovoľný parameter.
Tento trojfázový elektromotor je určený pre náročné priemyselné pohony, ktoré vyžadujú vysoký výkon pri nízkych otáčkach, plynulý chod a dlhodobú prevádzkovú stabilitu. Elektromotor IE5 132 kW z rady 5LC je vhodný pre technologické zariadenia, kde motor pracuje s vysokým zaťažením a kde sa kladie dôraz na nízke straty, kontrolované zahrievanie a mechanickú odolnosť v reálnych podmienkach prevádzky. Ako 8-pólový elektromotor pracuje pri 740 ot./min, čo je praktické pre procesy citlivé na dynamiku a pre pohony, ktoré majú dodávať výkon pri nízkej rýchlosti bez rázov v mechanike. 8-pólové motory sú ideálne pre zariadenia, ktoré vyžadujú vysoký výkon pri nízkych otáčkach, pretože podporujú stabilný krútiaci moment a rovnomernejšie zaťaženie prevodových stupňov a spojok. Motor je vyhotovený s liatinovým rámom, ktorý je robustnejší a lepšie tlmí vibrácie; zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora dopĺňajú konštrukciu zameranú na dlhodobú spoľahlivosť.
Maximálna IE5 účinnosť, liatinový rám, IC411 chladenie, IP55 krytie a napájanie 400 V
Elektromotor IE5 132 kW je nízkonapäťový elektromotor pre štandardnú trojfázovú sieť s napájaním 400 V, vďaka čomu je kompatibilný s bežnými priemyselnými rozvádzačmi a pohonnými schémami. Super ultra prémiová efektivita triedy IE5 znižuje elektrické straty a obmedzuje odpadové teplo, čo je rozhodujúce pri dlhých cykloch a pri kontinuálnej prevádzke, kde sa teplotná stabilita priamo premieta do spoľahlivosti technologického procesu. IC411 chladenie využíva vlastný ventilátor a riadené prúdenie vzduchu po rebrovanom povrchu plášťa, čím podporuje rovnomerný odvod tepla z aktívnych častí aj pri vyššom zaťažení. IP55 krytie poskytuje ochranu proti prachu a striekajúcej vode, takže motor je vhodný do priemyselných hál, technologických miestností a prevádzok so zvýšenou prašnosťou alebo vlhkosťou. Liatinový rám je robustnejší, odolnejší voči mechanickému namáhaniu a účinne tlmí vibrácie, čo stabilizuje chod celej zostavy. Zosilnené ložiská podporujú dlhú životnosť uloženia pri kontinuálnom chode, zosilnený kryt svorkovnice zlepšuje ochranu pripojenia a pevnosť svoriek a oceľový kryt ventilátora chráni chladiacu časť pred nárazmi a deformáciami, aby IC411 chladenie zostalo spoľahlivé.
Trojfázový nízkonapäťový IE5 elektromotor 132 kW pre nízke otáčky a 8-pólový chod
Tento 8-pólový elektromotor je navrhnutý pre aplikácie, kde sa vyžaduje stabilný krútiaci moment pri nízkej rýchlosti a plynulý prenos výkonu bez rýchlostných špičiek. Menovitých 740 ot./min pomáha obmedziť dynamické rázy v mechanike a znižuje namáhanie prevodoviek, spojok a uloženia v celej zostave, čo je dôležité pri zariadeniach s vyššou zotrvačnosťou alebo pri kontinuálnych procesoch. 8-pólové motory sú ideálne pre zariadenia, ktoré vyžadujú vysoký výkon pri nízkych otáčkach, pretože umožňujú prenášať výkon pri prirodzene nízkej rýchlosti a podporujú rovnomernejšie zaťaženie technologickej linky. Super ultra prémiová efektivita triedy IE5 znižuje spotrebu energie a obmedzuje zahrievanie pri dlhodobom chode, čo prispieva k stabilite izolácie vinutí a k prevádzkovej istote v náročných podmienkach. IC411 chladenie zabezpečuje účinný odvod tepla z plášťa a IP55 krytie chráni vnútorné časti pred prachom a vlhkosťou. Liatinový rám, zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora tvoria robustnú konštrukciu pripravenú na napájanie 400 V a na dlhodobé priemyselné zaťaženie.
Výkon: 132 kW
Otáčky: 740 ot./min
Typ: 5LC-355M1-8
Veľkosť rámu: 355 mm
Účinnosť: 95,9 %
Hmotnosť: 1675 kg
IE5 elektromotor s ultra prémiovou efektivitou pre nízke straty a spoľahlivé chladenie IC411
Pri výkone 132 kW je kľúčové, aby motor dlhodobo pracoval s kontrolovaným zahrievaním a s minimálnymi stratami, ktoré by zvyšovali energetické náklady aj tepelné zaťaženie technologického priestoru. Tento 8-pólový elektromotor využíva super ultra prémiovú efektivitu triedy IE5 na zníženie strát, čím obmedzuje odpadové teplo a podporuje stabilné teplotné pomery pri kontinuálnej prevádzke. IC411 chladenie s vlastným ventilátorom udržiava konzistentné prúdenie vzduchu po plášti a prispieva k rovnomernému odvodu tepla aj pri vyššej okolitej teplote alebo pri inštalácii v priestoroch s obmedzeným prúdením. IP55 krytie je praktické v priemyselnom prostredí s prachom a občasným striekaním vody, pretože chráni vnútorné časti a znižuje riziko vplyvu nečistôt na elektrické komponenty. Liatinový rám je robustnejší a účinne tlmí vibrácie; zosilnené ložiská podporujú dlhú životnosť pri trvalej záťaži. Zosilnený kryt svorkovnice zlepšuje ochranu a pevnosť pripojenia napájania 400 V a oceľový kryt ventilátora chráni chladiacu časť pred mechanickým poškodením, aby IC411 chladenie zostalo dlhodobo účinné v reálnych podmienkach prevádzky.
VYBO Electric – IE5 elektromotory dostupné skladom pre rýchle nasadenie do prevádzky
Pri projektoch, kde sa sleduje termín spustenia linky alebo je potrebné minimalizovať prestoje, je výhodou dostupnosť motora bez zbytočného odkladu. VYBO Electric dodáva elektromotory IE5 s dôrazom na priemyselnú prevádzku: super ultra prémiová efektivita triedy IE5, napájanie 400 V, IC411 chladenie a IP55 krytie sú doplnené o liatinový rám, zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora. Tento 8-pólový elektromotor je vhodný napríklad pre pohony veľkých procesných čerpadiel, nízkootáčkové ventilátory a odsávacie jednotky, ťažké dopravníkové systémy s kontinuálnym zaťažením a priemyselné dúchadlá v technologických okruhoch.
