Dátový list pre trojfázové elektromotory
Typ elektromotoru: 5LC-315S-6, 75 kW
| Všeobecné dáta |
| Typ |
5LC-315S-6 |
| Rám (mm) |
315 |
| Elektrické dáta |
| Výkon (kW) |
75 |
| Menovitý prúd 400 V (A) |
140,9 |
| Menovitý prúd 690 V (A) |
81,7 |
| Rýchlosť (rpm) |
990 |
| Frekvencia (Hz) |
50 |
| Póly |
6 |
| Napätie (V) |
400/690 |
| Pripojenie |
△/Y |
| Zvratový moment (maximálny) |
2 |
| Moment nakrátko |
1,6 |
| Prúd nakrátko |
8 |
| Zotrvačnosť rotora (kg/m2) |
4,86127 |
| Výkonnost |
| Efektívnosť (100%) |
96,3 |
| Účinník (100%) |
0,84 |
| Príslušenstvo |
| 3 x PTC termistor |
| Normy |
| Štandard: špecifikácia |
IEC60034-1 |
| Štandard: test |
IEC60034-2 |
| Štandard: hluk |
IEC60034-9 |
| Štandard: vibrácie |
IEC60034-14 |
| Podmienky prostredia |
| Teplota okolia (°C) |
-20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška |
do 1000 m |
| Mechanické dáta |
| Zvýšenie teploty |
B |
| Inštalácia |
IM B (Na vyžiadanie) |
| Zaťaženie |
S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany |
IP55 |
| Izolačná trieda |
F |
| Typ chladenia |
IC411 |
| Hmotnosť balenia (kg) |
839,3 |
| Rozmery balenia (mm) |
1302*727*1026 |
| Vibrácie (mm/s) |
2.8 |
| Smer rotácie |
Oba |
| Štartovanie |
DOL, VFD, softštartér |
| Typ zataženia |
Parabolická alebo lineárna krivka |
| Káblové priechodky |
2-M63X1.5 |
| Dáta o ložiskách |
| Ložiská DE/NDE |
6319-C3/6319-C3 |
| Mazivo |
Lithiový základ č.2 (teplotná trieda) |
Dátový list pre elektromotor značky VYBO Electric a.s. je vytvorený podla našich štandardných elektromotorov na základe všetkých platných noriem IEC. Pri špeciálnych požiadavkách nás kontaktujte – vieme upraviť ľubovoľný parameter.

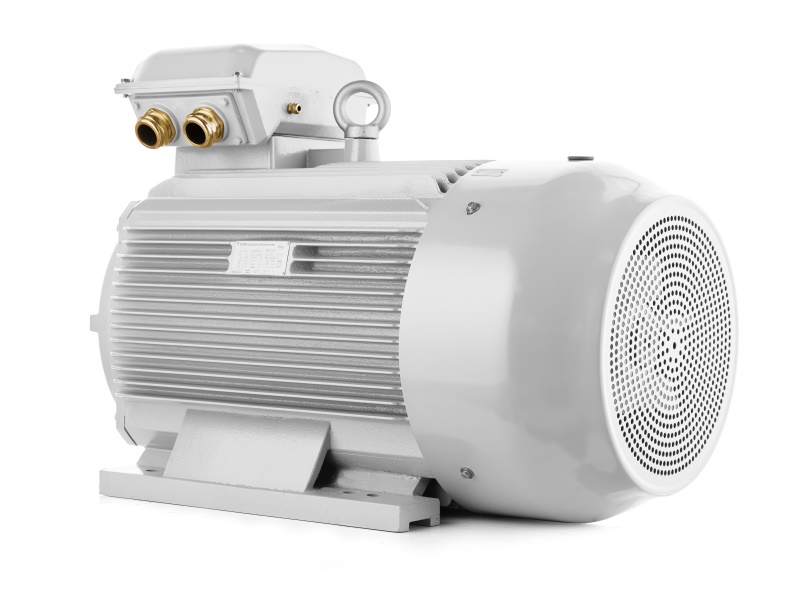

Tento nízkonapäťový elektromotor je určený pre náročné priemyselné pohony, kde sa vyžaduje vysoký výkon, stabilná prevádzka pri stredných otáčkach a dlhodobé zníženie energetických strát. Elektromotor IE5 75 kW v prevedení 5LC-315S-6 je 6-pólový elektromotor s menovitými 990 ot./min, takže je vhodný pre technologické procesy, v ktorých je rozhodujúca plynulosť chodu, stabilný krútiaci moment a predvídateľná rýchlosť bez potreby vysokých otáčok. Trojfázový elektromotor pre napájanie 400 V je navrhnutý tak, aby super ultra prémiová efektivita triedy IE5 priniesla reálne úspory v prevádzkach s vysokým počtom hodín, pričom zároveň podporuje vyrovnaný tepelný režim. Liatinový rám zvyšuje mechanickú tuhosť a stabilitu uloženia pri montáži, čo oceníte najmä pri väčších zariadeniach s vibráciami alebo pri kolísaní zaťaženia. V praxi platí, že 6-pólové motory sú ideálne pre aplikácie so strednými otáčkami, pretože uľahčujú stabilné nastavenie procesu a znižujú dynamické namáhanie poháňanej technológie.
IE5 účinnosť pri 400 V, liatinová kostra, IC411 chladenie a IP55 krytie pre náročnú prevádzku
Elektromotor IE5 75 kW kombinuje efektivitu IE5 s konštrukciou prispôsobenou priemyselnej praxi, kde rozhoduje stabilita parametrov a odolnosť v dlhodobom režime. IC411 chladenie (samovetrané vyhotovenie s vlastným ventilátorom) zabezpečuje stabilný odvod tepla cez rebrovanie rámu, čo je kľúčové pri trvalom vyťažení a pri vyššej okolitej teplote. IP55 krytie chráni motor pred prachom a pred striekajúcou vodou zo všetkých smerov, čím zvyšuje prevádzkovú istotu v technologických priestoroch, kde je bežná prašnosť alebo vlhkosť. Liatinový rám je robustnejší a mechanicky tuhší, lepšie tlmí vibrácie a udržiava geometriu uloženia; konštrukcia je doplnená o zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora, aby motor odolal mechanickému namáhaniu počas prevádzky aj pri montážnej manipulácii. Keďže ide o 6-pólový elektromotor, menovitá rýchlosť 990 ot./min zodpovedá požiadavkám na stredné otáčky, kde je potrebná plynulosť a stabilita procesu.
Priemyselný nízkonapäťový trojfázový IE5 elektromotor 75 kW v 6-pólovom vyhotovení
V tejto výkonovej triede je rozhodujúce, aby pohon pracoval spoľahlivo pri vysokom vyťažení, udržiaval stabilnú teplotu a zároveň mal odolnú mechaniku pre dlhé prevádzkové cykly. Tento 6-pólový elektromotor je určený pre napájanie 400 V a pre prevádzky, kde je výhodou rýchlosť 990 ot./min, pretože umožňuje stabilný chod pri stredných otáčkach a predvídateľné správanie pri zmenách zaťaženia. Super ultra prémiová efektivita triedy IE5 znižuje elektrické straty, čím obmedzuje zahrievanie vinutia a podporuje priaznivejšie podmienky pre ložiská pri kontinuálnej prevádzke. IC411 chladenie rieši odvod tepla bez externých chladiacich okruhov, čo zjednodušuje inštaláciu a prevádzkové požiadavky; IP55 krytie zároveň znižuje citlivosť na prach a striekajúcu vodu. Liatinový rám podporuje tuhosť a tlmenie vibrácií, zosilnené ložiská zvyšujú odolnosť pri dlhodobom zaťažení, zosilnený kryt svorkovnice chráni elektrické pripojenie a oceľový kryt ventilátora zvyšuje mechanickú odolnosť v náročnejších podmienkach.
Výkon: 75 kW
Otáčky: 990 ot./min
Typ: 5LC-315S-6
Veľkosť rámu: 315 mm
Účinnosť: 96,3 %
Hmotnosť: 839,3 kg
IE5 elektromotor – ultra prémiová efektivita pre nízke straty, stabilné teploty a dlhú životnosť
Super ultra prémiová efektivita triedy IE5 má pri výkone 75 kW výrazný dopad na prevádzkové náklady aj na tepelnú stabilitu pohonu. Nižší stratový výkon znamená menej odpadového tepla, čo podporuje stabilitu izolácie vinutia a znižuje tepelné namáhanie kľúčových častí pri nepretržitých cykloch. IC411 chladenie zabezpečuje konzistentné prúdenie vzduchu po povrchu rámu a účinný odvod tepla z aktívnych častí; rebrovanie liatinovej kostry napomáha prenosu tepla do okolia a zároveň zvyšuje mechanickú tuhosť celej zostavy. IP55 krytie znižuje riziko vplyvu prachu a striekajúcej vody na vnútorné komponenty, čo je dôležité pri prevádzkach s kolísaním podmienok prostredia. Liatinový rám je robustnejší, zosilnené ložiská zvyšujú odolnosť pri dlhých cykloch a pri kolísaní momentu, zosilnený kryt svorkovnice chráni pripojenie napájania a oceľový kryt ventilátora zvyšuje odolnosť pri manipulácii. Ako 6-pólový elektromotor s 990 ot./min je tento typ vhodný najmä tam, kde sú 6-pólové motory ideálne pre aplikácie so strednými otáčkami a kde sa vyžaduje plynulý, stabilný a predvídateľný chod.
IE5 elektromotory VYBO Electric dostupné skladom pre rýchle dodanie do priemyslu
Skladová dostupnosť zjednodušuje plánovanie montáže aj výmenu pohonu v kritických technologických uzloch, kde je cieľom minimalizovať odstávky a udržať kontinuitu výroby. Tento nízkonapäťový elektromotor spája super ultra prémiovú efektivitu triedy IE5 s priemyselnými štandardmi napájania 400 V, IC411 chladením a IP55 krytím, vďaka čomu je pripravený na nasadenie v širokom spektre podmienok. Robustný liatinový rám so zosilnenými ložiskami, zosilneným krytom svorkovnice a oceľovým krytom ventilátora zvyšuje mechanickú istotu pri vibráciách a pri dlhodobom vyťažení. Typické použitie zahŕňa: veľkokapacitné procesné čerpadlá, priemyselné ventilátory pre odsávanie a chladenie, dúchadlá v technologických okruhoch, dopravníkové linky s prevodovkou.
