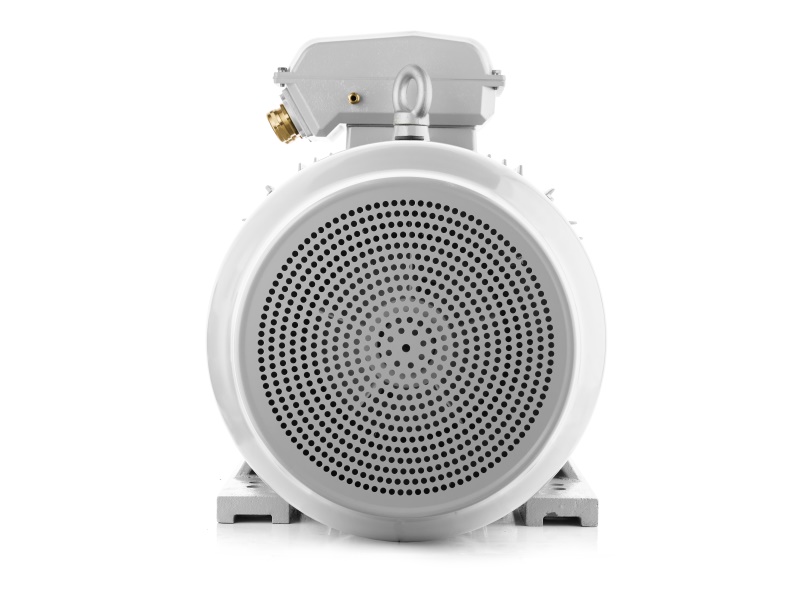

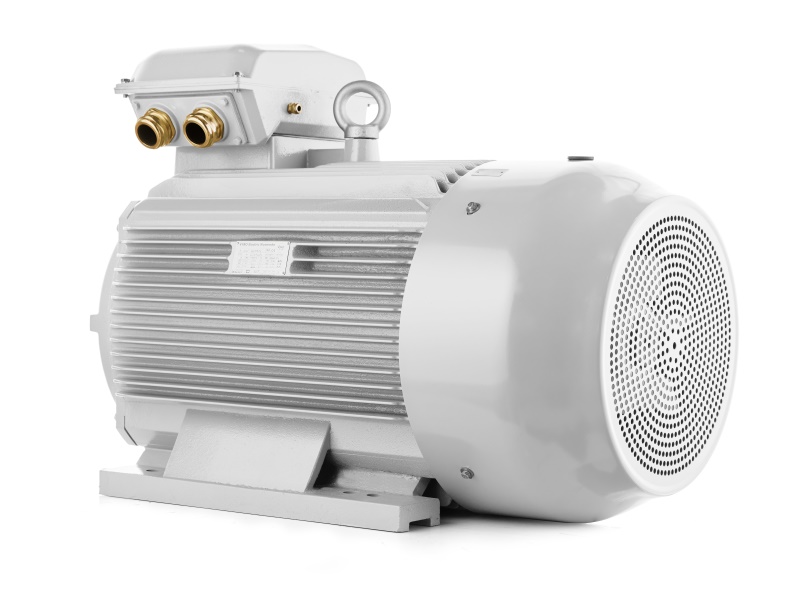

Dátový list pre trojfázové elektromotory
Typ elektromotoru: 5LC-315S-4, 110 kW
| Všeobecné dáta |
| Typ |
5LC-315S-4 |
| Rám (mm) |
315 |
| Elektrické dáta |
| Výkon (kW) |
110 |
| Menovitý prúd 400 V (A) |
193,6 |
| Menovitý prúd 690 V (A) |
112,2 |
| Rýchlosť (rpm) |
1490 |
| Frekvencia (Hz) |
50 |
| Póly |
4 |
| Napätie (V) |
400/690 |
| Pripojenie |
△/Y |
| Zvratový moment (maximálny) |
2,2 |
| Moment nakrátko |
1,8 |
| Prúd nakrátko |
8,5 |
| Zotrvačnosť rotora (kg/m2) |
3,84644 |
| Výkonnost |
| Efektívnosť (100%) |
97 |
| Účinník (100%) |
0,89 |
| Príslušenstvo |
| 3 x PTC termistor |
| Normy |
| Štandard: špecifikácia |
IEC60034-1 |
| Štandard: test |
IEC60034-2 |
| Štandard: hluk |
IEC60034-9 |
| Štandard: vibrácie |
IEC60034-14 |
| Podmienky prostredia |
| Teplota okolia (°C) |
-20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška |
do 1000 m |
| Mechanické dáta |
| Zvýšenie teploty |
B |
| Inštalácia |
IM B (Na vyžiadanie) |
| Zaťaženie |
S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany |
IP55 |
| Izolačná trieda |
F |
| Typ chladenia |
IC411 |
| Hmotnosť balenia (kg) |
980 |
| Rozmery balenia (mm) |
1302*727*1026 |
| Vibrácie (mm/s) |
2.8 |
| Smer rotácie |
Oba |
| Štartovanie |
DOL, VFD, softštartér |
| Typ zataženia |
Parabolická alebo lineárna krivka |
| Káblové priechodky |
2-M63X1.5 |
| Dáta o ložiskách |
| Ložiská DE/NDE |
6319-C3/6319-C3 |
| Mazivo |
Lithiový základ č.2 (teplotná trieda) |
Dátový list pre elektromotor značky VYBO Electric a.s. je vytvorený podla našich štandardných elektromotorov na základe všetkých platných noriem IEC. Pri špeciálnych požiadavkách nás kontaktujte – vieme upraviť ľubovoľný parameter.
Tento nízkonapäťový elektromotor je navrhnutý pre priemyselné pohony s vysokým výkonom, kde je rozhodujúca účinnosť, tepelná stabilita a mechanická odolnosť pri dlhodobom zaťažení. Elektromotor IE5 110 kW je určený do prevádzok s vysokým počtom prevádzkových hodín, pretože super ultra prémiová efektivita triedy IE5 výrazne obmedzuje vnútorné straty a znižuje celkovú spotrebu energie v porovnaní s nižšími triedami účinnosti. Ako 4-pólový elektromotor pracuje pri menovitých 1490 ot./min, teda v univerzálne využiteľnom pásme okolo 1490 ot./min, ktoré sa v praxi osvedčuje pri veľkých ventilátoroch, čerpadlách a pri prevodoch s požiadavkou na stabilnú rýchlosť. Trojfázové napájanie 400 V umožňuje jednoduché začlenenie do štandardnej priemyselnej siete a kompatibilitu s bežnými systémami spúšťania, istenia a regulácie. Elektromotor IE5 110 kW je vhodný aj tam, kde sa vyžaduje predvídateľný chod pri kolísaní zaťaženia a kde je dôležitá mechanická rezerva konštrukcie pre dlhú životnosť.
IE5 energetická úspornosť, liatinová konštrukcia, IC411 chladenie, IP55 krytie a napájanie 400 V
Konštrukčným základom je liatinový rám, ktorý je robustnejší, zvyšuje tuhosť uloženia a pomáha tlmiť vibrácie prenášané z technologického zariadenia. Pri výkonovej triede 110 kW je stabilita uloženia zásadná, pretože dynamické sily a zotrvačnosť poháňaného stroja môžu významne ovplyvňovať ložiskový uzol aj celkovú kultúru chodu. Preto je motor vybavený zosilnenými ložiskami, ktoré zvyšujú prevádzkovú istotu pri trvalom zaťažení a pri premenlivých režimoch. Dôležitým prvkom je aj zosilnený kryt svorkovnice, ktorý zlepšuje mechanickú odolnosť pripojenia, chráni kabeláž a zjednodušuje bezpečné vyvedenie napájania v priemyselnom rozvádzačovom štandarde. Oceľový kryt ventilátora je zvolený pre vyššiu pevnosť a odolnosť v prostredí s prachom a bežným mechanickým namáhaním. IC411 chladenie zabezpečuje účinné prúdenie vzduchu cez rebrovanie rámu a rovnomerný odvod tepla, čo podporuje stabilné parametre a nižšie teplotné špičky pri dlhých nábehoch. IP55 krytie prirodzene chráni motor pred prachom a striekajúcou vodou, takže pohon je vhodný aj do prevádzok so zvýšeným znečistením. Keďže ide o 4-pólový elektromotor, zostáva univerzálne použiteľným riešením pre rôzne stroje, ktoré vyžadujú vyvážený pomer momentu a otáčok.
Trojfázový nízkonapäťový elektromotor IE5 s výkonom 110 kW pre stabilných 1490 ot./min
Tento trojfázový elektromotor je určený pre napájanie 400 V a pre aplikácie, kde sa vyžaduje vysoká účinnosť v pracovnom bode, stabilné otáčky a spoľahlivé správanie pri dlhodobej záťaži. Menovitých 1490 ot./min zodpovedá 4-pólovému vyhotoveniu, ktoré sa považuje za univerzálne riešenie pri priemyselných pohonoch so strednou rýchlosťou, pretože umožňuje predvídateľný prenos výkonu cez spojky aj prevodové stupne. 4-pólový elektromotor sa prirodzene uplatní aj v zostavách s frekvenčným riadením, kde je dôležitá stabilita tepelného režimu a dobrá účinnosť pri dlhých cykloch. Liatinový rám pomáha stabilizovať uloženie a tlmiť vibrácie, zosilnené ložiská zvyšujú prevádzkovú istotu pri trvalom výkone a zosilnený kryt svorkovnice zlepšuje mechanickú odolnosť pripojenia. Výkon: 110 kW
Otáčky: 1490 ot./min
Typ: 5LC-315S-4
Veľkosť rámu: 315 mm
Účinnosť: 97 %
Hmotnosť: 980 kg
IE5 elektromotor – super ultra prémiová efektivita pre minimálne straty a kontrolovaný ohrev
Super ultra prémiová efektivita triedy IE5 je pri tejto výkonovej úrovni kľúčová, pretože aj malé rozdiely v stratách sa v dlhodobej prevádzke premietnu do výrazného rozdielu v spotrebe energie a do teplotnej záťaže komponentov. Ultra prémiová efektivita znižuje vnútorné straty a podporuje stabilitu izolačného systému, čo je dôležité pri nepretržitých cykloch a pri prevádzkach s vyššou teplotou okolia. IC411 chladenie zabezpečuje konzistentné prúdenie vzduchu a rovnomerný odvod tepla cez rebrovanie liatinového rámu, čím sa znižuje riziko lokálnych teplotných špičiek pri menovitom zaťažení. Liatinový rám ako robustnejší základ zvyšuje tuhosť, tlmí vibrácie a prispieva k stabilnému chodu pohonu; zosilnené ložiská podporujú dlhodobú prevádzkovú istotu a oceľový kryt ventilátora zvyšuje odolnosť krytovania v prašnom priemyselnom prostredí. Zosilnený kryt svorkovnice umožňuje pevné a bezpečné pripojenie napájania 400 V a IP55 krytie poskytuje praktickú ochranu proti prachu a striekajúcej vode. Ako 4-pólový elektromotor je tento typ univerzálne použiteľný pre rôzne stroje so stabilnou rýchlosťou 1490 ot./min.
VYBO Electric – IE5 elektromotory dostupné na sklade pre rýchle dodanie do prevádzky
Pri výkonových pohonoch je dôležitá nielen účinnosť, ale aj dostupnosť a možnosť štandardizácie naprieč prevádzkou, aby boli montáže a rozšírenia technológie plánovateľné. VYBO Electric ponúka elektromotory IE5 ako riešenie s dôrazom na efektivitu IE5, odolný liatinový rám a ochranu IP55 pri IC411 chladení, pričom zosilnené ložiská, zosilnený kryt svorkovnice a oceľový kryt ventilátora podporujú dlhodobú spoľahlivosť pri napájaní 400 V. Typické aplikácie zahŕňajú veľkokapacitné procesné čerpadlá, hlavné ventilátory technologického vzduchu, dopravníkové pohony s prevodovkou a kompresorové stanice.
