Dátový list pre trojfázové elektromotory

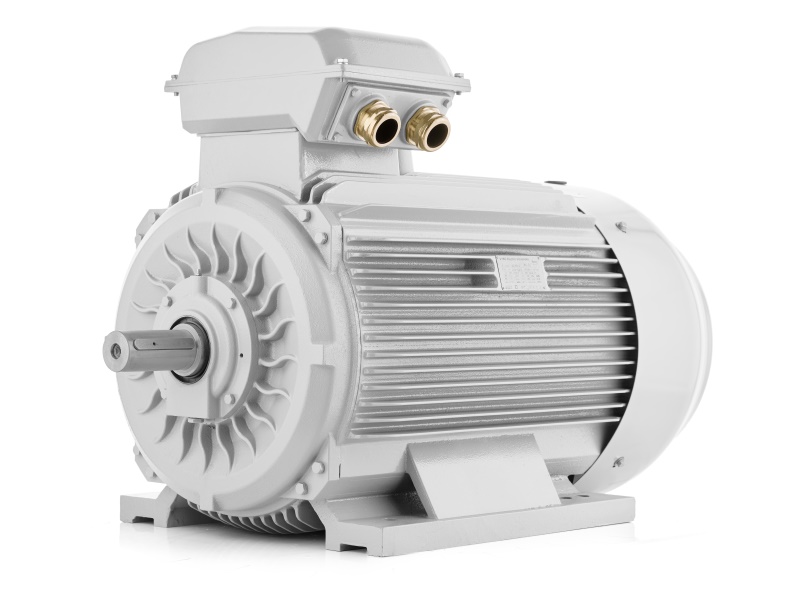

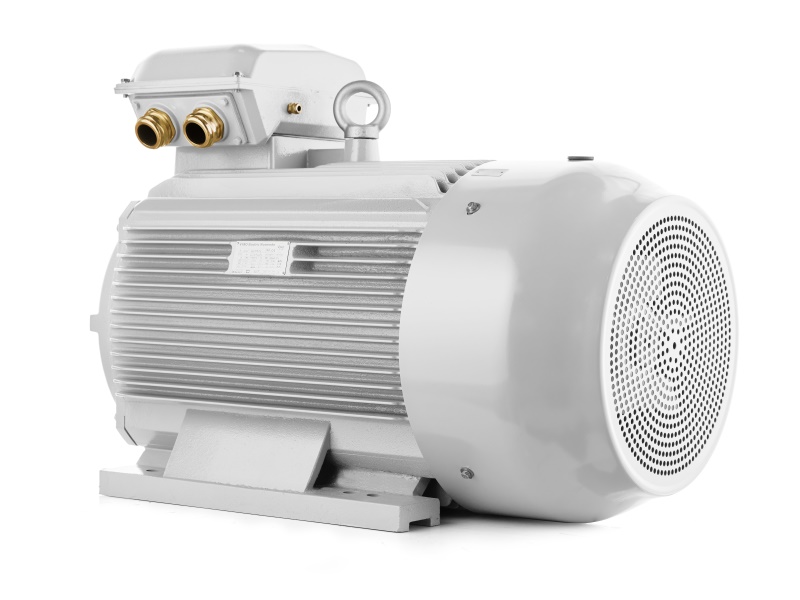

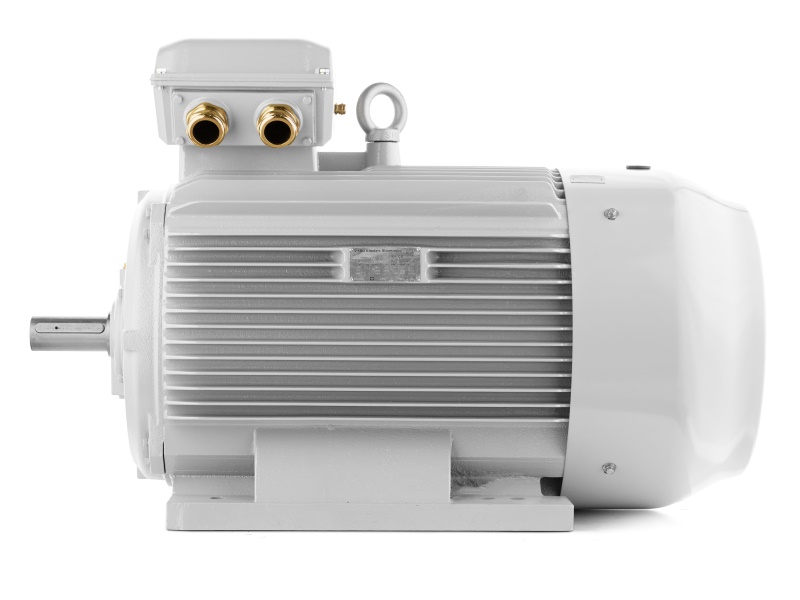

Typ elektromotoru: 5LC-315M-2, 132 kW
| Všeobecné dáta |
| Typ |
5LC-315M-2 |
| Rám (mm) |
315 |
| Elektrické dáta |
| Výkon (kW) |
132 |
| Menovitý prúd 400 V (A) |
232,6 |
| Menovitý prúd 690 V (A) |
134,8 |
| Rýchlosť (rpm) |
2985 |
| Frekvencia (Hz) |
50 |
| Póly |
2 |
| Napätie (V) |
400/690 |
| Pripojenie |
△/Y |
| Zvratový moment (maximálny) |
2,3 |
| Moment nakrátko |
1,8 |
| Prúd nakrátko |
8,5 |
| Zotrvačnosť rotora (kg/m2) |
2,23903 |
| Výkonnost |
| Efektívnosť (100%) |
96,9 |
| Účinník (100%) |
0,89 |
| Príslušenstvo |
| 3 x PTC termistor |
| Normy |
| Štandard: špecifikácia |
IEC60034-1 |
| Štandard: test |
IEC60034-2 |
| Štandard: hluk |
IEC60034-9 |
| Štandard: vibrácie |
IEC60034-14 |
| Podmienky prostredia |
| Teplota okolia (°C) |
-20 až +40 (-30, +50, +60 voliteľné) |
| Inštalačná nadmorská výška |
do 1000 m |
| Mechanické dáta |
| Zvýšenie teploty |
B |
| Inštalácia |
IM B (Na vyžiadanie) |
| Zaťaženie |
S1 (S2, S3, S4 – S9 voliteľné) |
| Trieda ochrany |
IP55 |
| Izolačná trieda |
F |
| Typ chladenia |
IC411 |
| Hmotnosť balenia (kg) |
1015,3 |
| Rozmery balenia (mm) |
1412*727*1026 |
| Vibrácie (mm/s) |
2.8 |
| Smer rotácie |
Oba |
| Štartovanie |
DOL, VFD, softštartér |
| Typ zataženia |
Parabolická alebo lineárna krivka |
| Káblové priechodky |
2-M63X1.5 |
| Dáta o ložiskách |
| Ložiská DE/NDE |
6317-C3/6317-C3 |
| Mazivo |
Lithiový základ č.2 (teplotná trieda) |
Dátový list pre elektromotor značky VYBO Electric a.s. je vytvorený podla našich štandardných elektromotorov na základe všetkých platných noriem IEC. Pri špeciálnych požiadavkách nás kontaktujte – vieme upraviť ľubovoľný parameter.
Tento trojfázový elektromotor je určený pre výkonové priemyselné pohony, kde sa vyžaduje rýchlobežná prevádzka, stabilná rýchlosť a vysoká účinnosť pri dlhodobom zaťažení. Elektromotor IE5 132 kW je vhodný pre technologické agregáty s vysokým počtom prevádzkových hodín, pretože super ultra prémiová efektivita triedy IE5 znižuje elektrické straty a obmedzuje zahrievanie pri záťaži. Keďže ide o 2-pólový elektromotor, dosahuje menovité otáčky 2985 ot./min a prirodzene sa uplatní v aplikáciách, kde vysoké otáčky priamo ovplyvňujú prietok, tlak alebo výkon pracovného orgánu. Liatinový rám je robustnejší, zvyšuje tuhosť konštrukcie a lepšie tlmí vibrácie, čo je pri rýchlobežných motoroch tejto výkonovej triedy dôležité pre kultúru chodu aj stabilitu uloženia. Napájanie 400 V umožňuje priame začlenenie do štandardných priemyselných trojfázových rozvodov a zjednodušuje projektovanie rozvádzača.
IE5 účinnosť pre 132 kW, odolný liatinový rám, IC411 chladenie, IP55 krytie a 400 V napájanie
Elektromotor IE5 132 kW je konštruovaný tak, aby poskytoval efektivitu IE5 aj pri vysokom výkone, kde sa energetické straty výrazne premietajú do spotreby a teplotného namáhania. Vysoká účinnosť znižuje odpadové teplo, čo zlepšuje stabilitu prevádzkových teplôt vinutia a podporuje dlhodobú spoľahlivosť pri nepretržitom alebo viacsmennom chode. Mechanická konštrukcia využíva liatinový rám, ktorý je robustnejší, lepšie odoláva deformáciám a tlmí vibrácie; pri rýchlobežnom režime to pomáha udržať presnú geometriu uloženia rotora a stabilný chod bez nadmerných mechanických prejavov. Motor má zosilnené ložiská, ktoré zvyšujú prevádzkovú istotu pri radiálnom aj axiálnom namáhaní, zosilnený kryt svorkovnice pre odolnejšie pripojenie a bezpečné vedenie káblov a oceľový kryt ventilátora, ktorý zvyšuje mechanickú odolnosť ventilácie v priemyselnom prostredí. IC411 chladenie zabezpečuje spoľahlivý odvod tepla vlastným ventilátorom a usmerneným prúdením vzduchu po rebrovaní, takže motor dokáže udržať stabilný tepelný režim aj pri vyššom zaťažení. IP55 krytie chráni vnútorné časti pred prachom a striekajúcou vodou, čo je praktické v prevádzkach s prašnosťou alebo s občasnou vlhkosťou, kde sa očakáva stabilná dostupnosť zariadenia.
Rýchlobežný nízkonapäťový IE5 elektromotor 132 kW v 2-pólovom vyhotovení pre vysoké otáčky
Tento nízkonapäťový elektromotor je navrhnutý ako 2-pólový elektromotor, a preto je vhodný pre pohony, ktoré potrebujú vysoké otáčky a stabilnú rýchlosť pri prenose výkonu do pracovného stroja. Menovitých 2985 ot./min zodpovedá rýchlobežným aplikáciám, kde sa výkon procesu opiera o vysokú rýchlosť rotácie, napríklad pri veľkokapacitných ventilátoroch a dúchadlách alebo pri čerpacích systémoch s vyššími požiadavkami na prietok a tlak. Dvojpólové motory sú ideálne pre aplikácie s vysokými otáčkami a výkonom, pretože poskytujú rýchlobežný charakter pri efektívnom prenose energie a pri správnom dimenzovaní záťaže zabezpečujú stabilný chod v ustálenom režime. Napájanie 400 V je štandardom v priemyselných trojfázových sieťach, čo uľahčuje integráciu do rozvádzačov vrátane bežného istenia a spínania. Liatinový rám spolu so zosilnenými ložiskami prispieva k stabilite uloženia rotora pri rýchlobežnej prevádzke, znižuje riziko vibrácií a podporuje dlhodobú mechanickú istotu pri vysokom výkone.
IE5 elektromotor – super ultra prémiová efektivita pre minimálne straty a stabilný chod pri 2985 ot./min
Super ultra prémiová efektivita triedy IE5 má pri výkone 132 kW zásadný význam z pohľadu spotreby aj teplotného namáhania, pretože zníženie strát priamo ovplyvňuje prevádzkové náklady a stabilitu pri dlhodobom zaťažení. Vysoká účinnosť obmedzuje tvorbu odpadového tepla, takže IC411 chladenie dokáže účinne udržiavať stabilné teploty vinutia a ložiskových uzlov aj pri intenzívnej prevádzke. IP55 krytie znižuje citlivosť na prach a striekajúcu vodu, čím podporuje spoľahlivosť v priemyselných podmienkach, kde nie je vždy možné garantovať ideálne prostredie. Zosilnený kryt svorkovnice zvyšuje mechanickú odolnosť pripojenia a chráni vývody, oceľový kryt ventilátora zlepšuje odolnosť ventilácie a zosilnené ložiská sú dôležité pre stabilitu pri rýchlobežnom režime. Keďže ide o 2-pólový elektromotor, vysoké otáčky 2985 ot./min predstavujú prirodzenú výhodu pre aplikácie, kde sa vyžaduje rýchlosť, stabilný výkon a dlhodobá dostupnosť technológie.
Výkon: 132 kW
Otáčky: 2985 ot./min
Typ: 5LC-315M-2
Veľkosť rámu: 315 mm
Účinnosť: 96,9 %
Hmotnosť: 1015,3 kg
Elektromotory IE5 od VYBO Electric sú skladom a pripravené na rýchle dodanie
Model 5LC-315M-2 je vhodný pre priemyselné projekty, kde sa požaduje okamžitá dostupnosť a zároveň efektivita IE5 pri rýchlobežnom výkone. Liatinový rám poskytuje robustnejšie vyhotovenie a lepšie tlmenie vibrácií, zosilnené ložiská zvyšujú prevádzkovú istotu pri dlhých cykloch a zosilnený kryt svorkovnice podporuje bezpečné pripojenie v rozvádzači. Oceľový kryt ventilátora zlepšuje mechanickú odolnosť ventilácie, IC411 chladenie stabilizuje tepelný režim pri záťaži a IP55 krytie zvyšuje istotu v prostredí s prachom alebo občasnou vlhkosťou. Napájanie 400 V umožňuje jednoduché začlenenie do štandardných trojfázových rozvodov a tento 2-pólový elektromotor je vhodný pre aplikácie s vysokými otáčkami a výkonom, kde sa vyžaduje super ultra prémiová efektivita triedy IE5 a stabilná rýchlosť 2985 ot./min. Typické použitie zahŕňa hlavné dúchadlá pre technologické linky, veľkokapacitné ventilátory, čerpacie agregáty pre priemyselné okruhy a kompresorové stanice.
